随着通信产业的不断发展，移动终端已经由原来单一的通话功能向语音、数据、图像、音乐和多媒体方向综合演变。而移动终端基本上可以分成两种：一种是传统手机（feature phone）；另一种是智能手机（smart phone）。智能手机具有传统手机的基本功能，还具有以下特点：开放的操作系统、硬件和软件可扩充性，以及支持第三方的二次开发。相对于传统手机，智能手机以其强大的功能和便捷的操作等特点受到了入们的青睐，成为市场的一种潮流。
    1.1 智能手机的整体结构
    智能手机可以被看作袖珍的计算机。它有处理器、存储器、输入输出设备（键盘、显示屏、USB接口、耳机接口、摄像头等）及I/O通道。手机通过空中接口协议（例如GSM、CDMA、 PHS等）和基站通信，既可以传输语音，也可以传输数据。

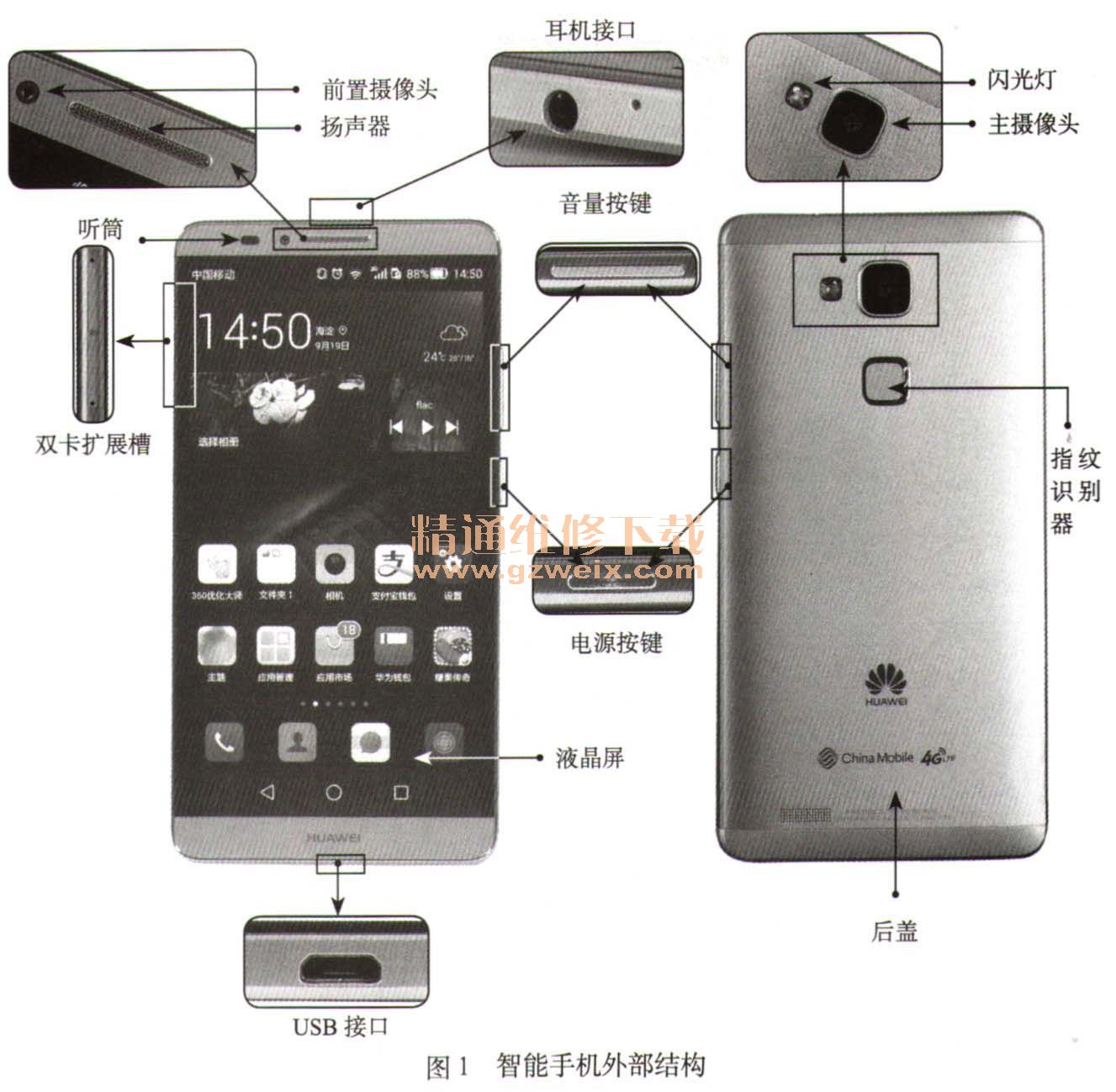

    如图1所示为智能手机的外部结构。

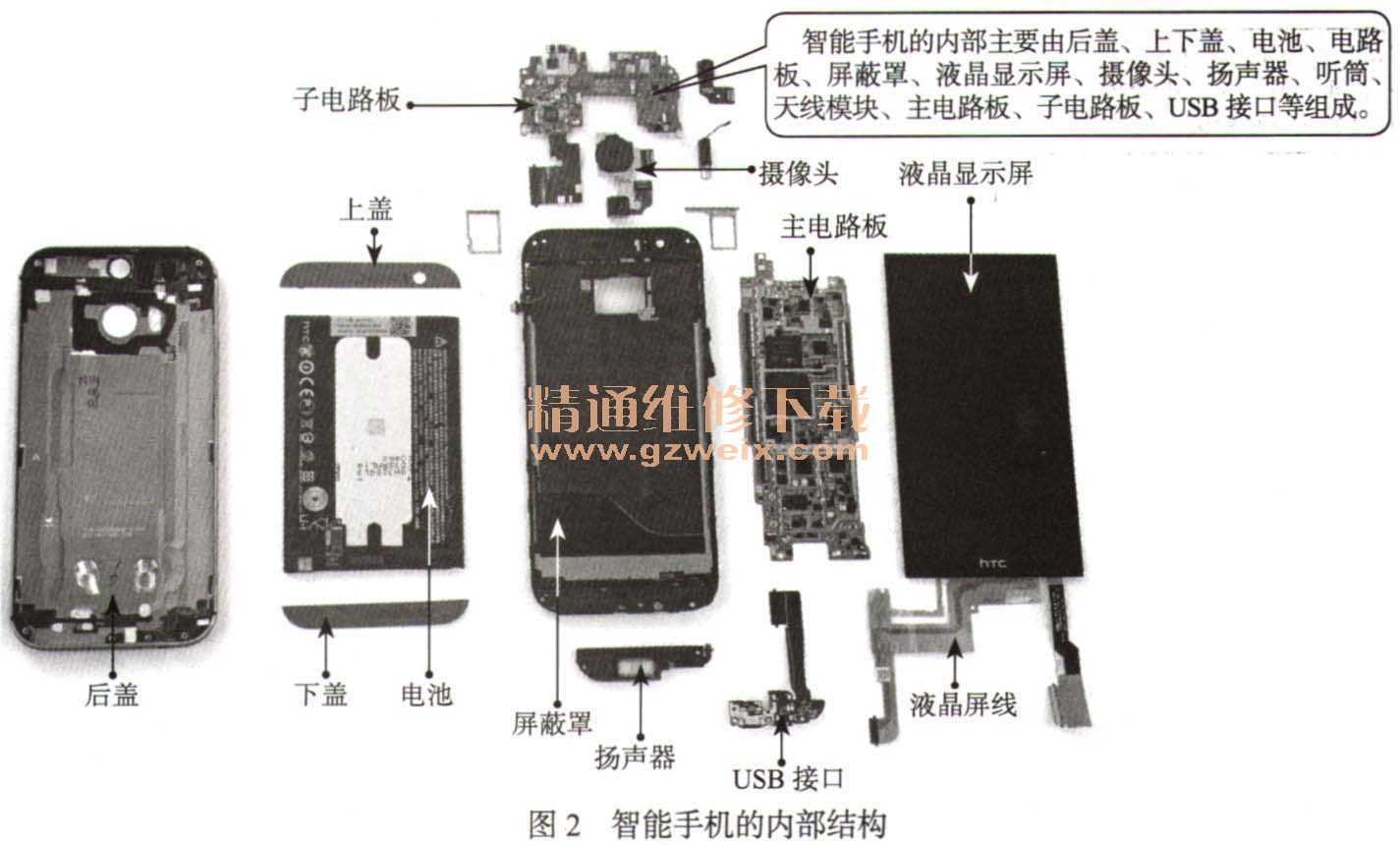

    打开手机的外壳，拆开电路板等元件，可以看清智能手机的内部结构。图2为智能手机的内部结构。

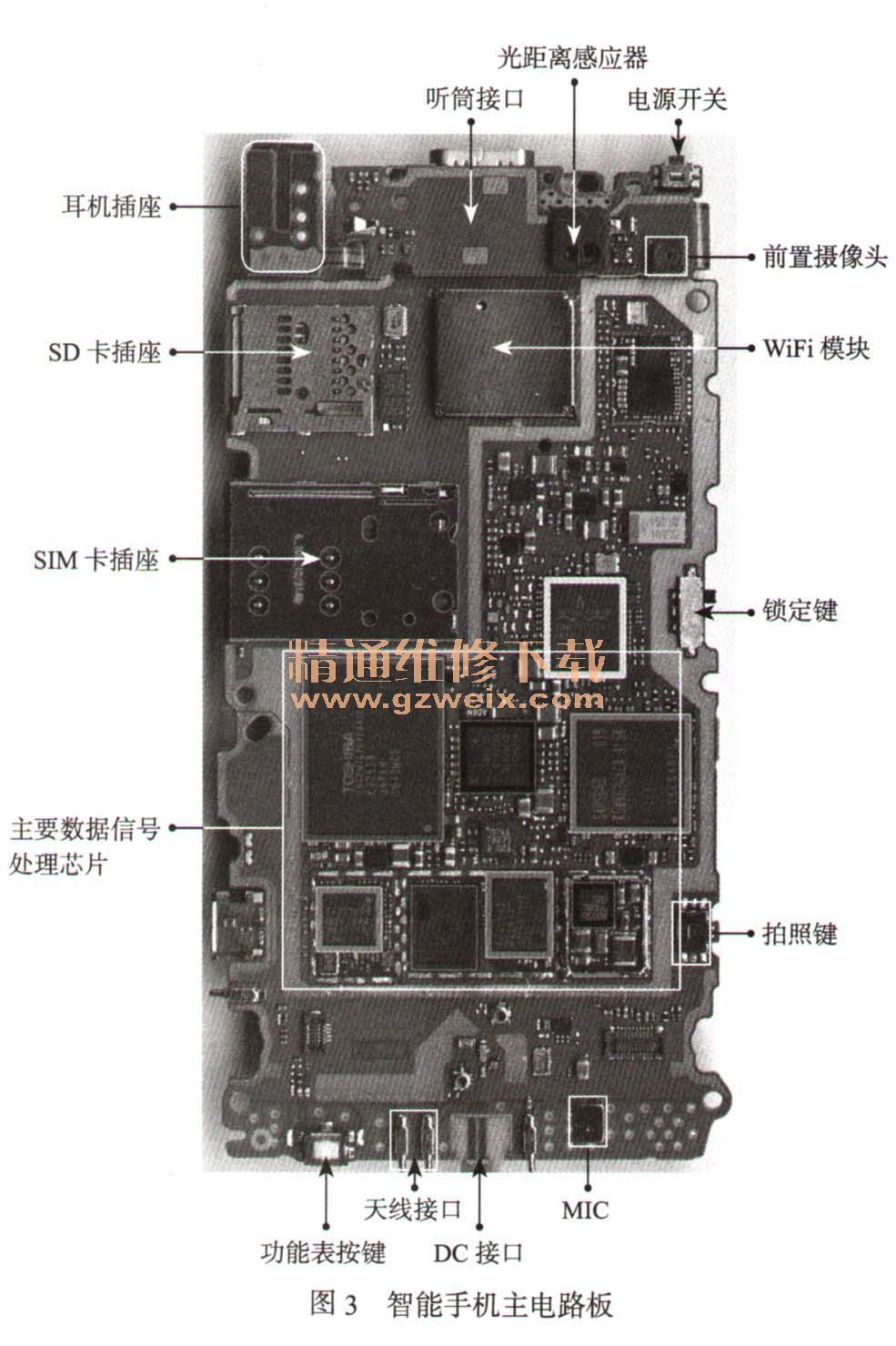

智能手机的主电路板是手机中最重要的部件，它位于智能手机的内部，与各部件之间通过数据软线或触点相连接。主电路板可以说是手机的核心部件，它负责手机信号的输入、输出、处理、手机信号的发送，以及整机的供电、控制等工作。图3为智能手机主电路板。

    【小知识】
    不同品牌的智能手机电路板的设计会有所不同，有的智能手机只有一块电路板，有的智能手机除了有主电路外，还有副电路板。副电路板一般连接接口、摄像头等附件。
    从图3中可以看出，智能手机的主电路板上安装的都是贴片元器件，排列十分紧密，并且电路板上的主要芯片都采用BGA形式焊接在电路板上。

    【提示】
    BGA的全称是Ball Grid Array（球栅阵列结构的PCB），它是集成电路采用有机载板的一种封装法。它的特点是：封装面积少；功能加大，引脚数目增多；PCB板熔焊时能自我居中，易上锡；可靠性高；电性能好，整体成本低等。
    1.2智能手机电路结构

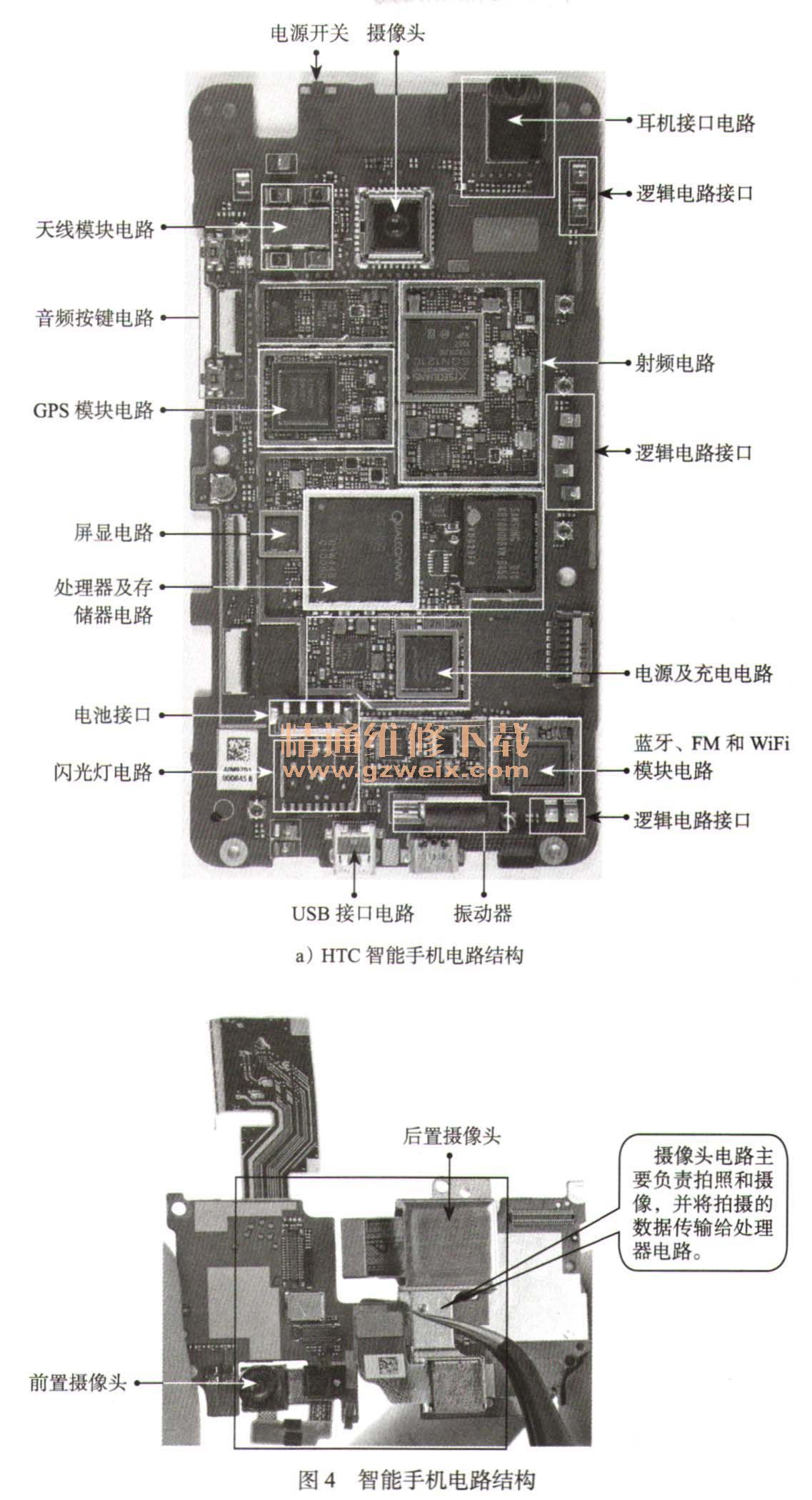

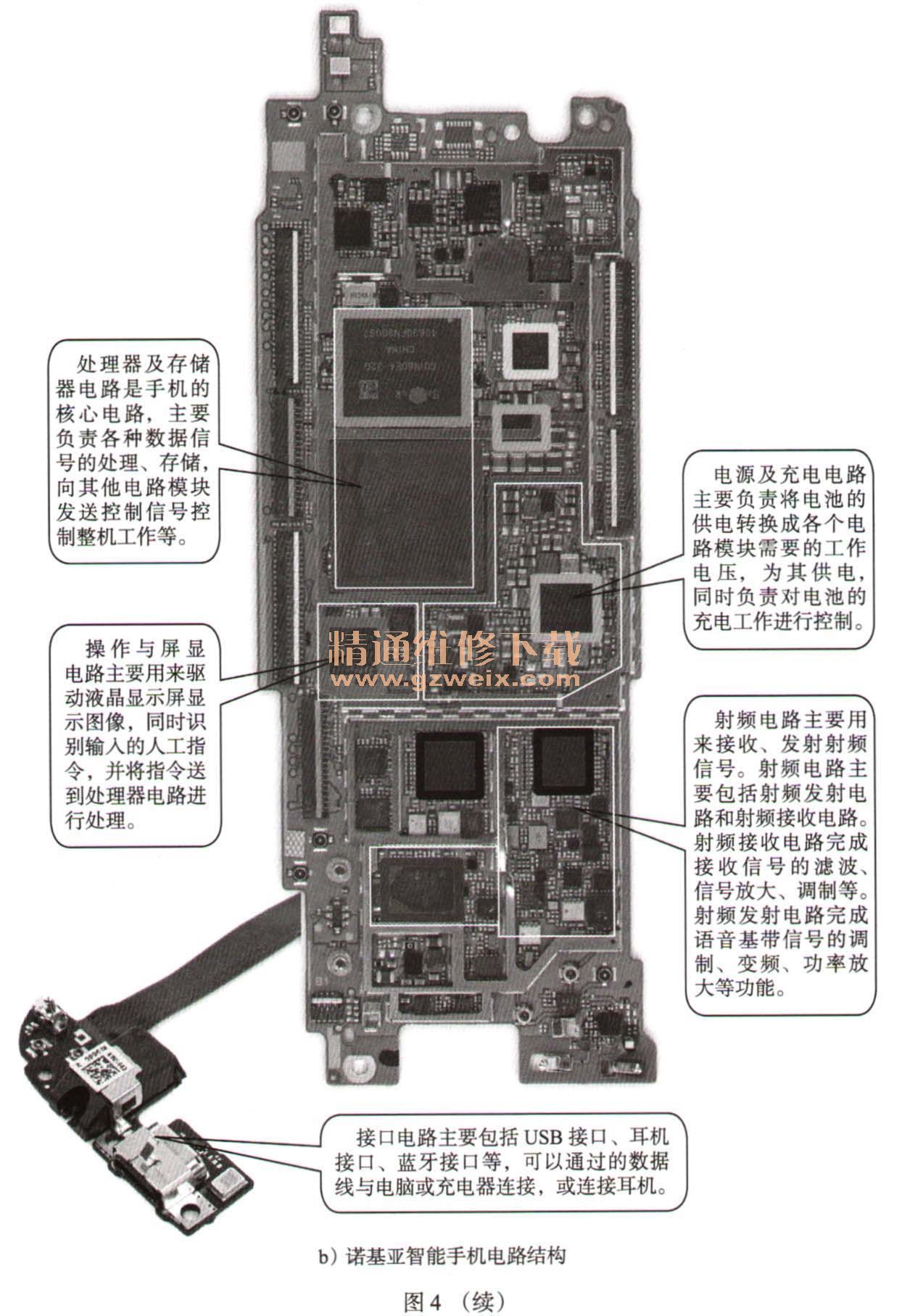

    智能手机的电路是智能手机的核心，负责手机的供电、控制以及手机各种功能的实现。智能手机的电路主要包括：射频电路、语音电路、处理器及存储器电路、电源及充电电路、操作及屏显电路、接口电路，以及其他功能电路（如蓝牙、天线、收音、传感器、振动器、摄像头电路等），如图4所示。
