iPhone手机构成与传统的功能手机相比,变化还是比较大的,首先iPhone手机使用了更先进的iOS操作系统,其次iPhone手机的射频电路支持更多的频段和制式,可以兼容更多国家网络制式;再次iPhone手机使用了专门的应用处理器芯片,可以处理更多的多媒体应用程序。
为了尽快掌握iPhone手机的电路原理和维修技术,了解手机的电路结构是非常必要的。在本章中主要介绍市面主流iPhone手机的电路结构。
1 iPhone4手机电路结构
iPhone 4手机采用了A4处理器,支持GSM、WCDMA网络,ROM分为16GB、32GB, RAM为512MB,iPhone 4有两个新的摄像头(正面VGA、背面50万像素带LED闪光灯)。
iPhone 4加入了双MIC设计,其中一个副MIC可以起到主动降噪的作用,这将大大提高iPhone 4的通话质量。第二麦克风用于在通话时主动降噪;在现有的重力加速器以外新增了陀螺仪、环境光感应器、接近感应器。
iPhone 4手机基带处理器电路结构框图如图1-95所示。
iphone 4手机应用处理器电路结构框图如图1-96所示。
2 iPhone4S手机电路结构
iPhone 4S手机运行iOS5系统,拥有全新siri智能语音助手和iCloud云端服务,搭载苹果A5双核处理器,ROM分为16GB、32GB、64GB三种,RAM为512MB。正面配有3.5英寸IPS玻璃硬屏,分辨率为960×640dpi,背照式镜头像素提升至80万像素。
单卡多模网络模式:GSM,WCDMA,CDMA,CDMA 2000;数据业务:GPRS,EDGE,HSDPA,CDMA 1X,EVDO rev.A;支持频段包括2G: CDMAIX 800,2G: GSM 850/900/1800/1900,3G: WCDMA 850/900/1900/2100,3G: CDMA EVDO 800/1900MHz。

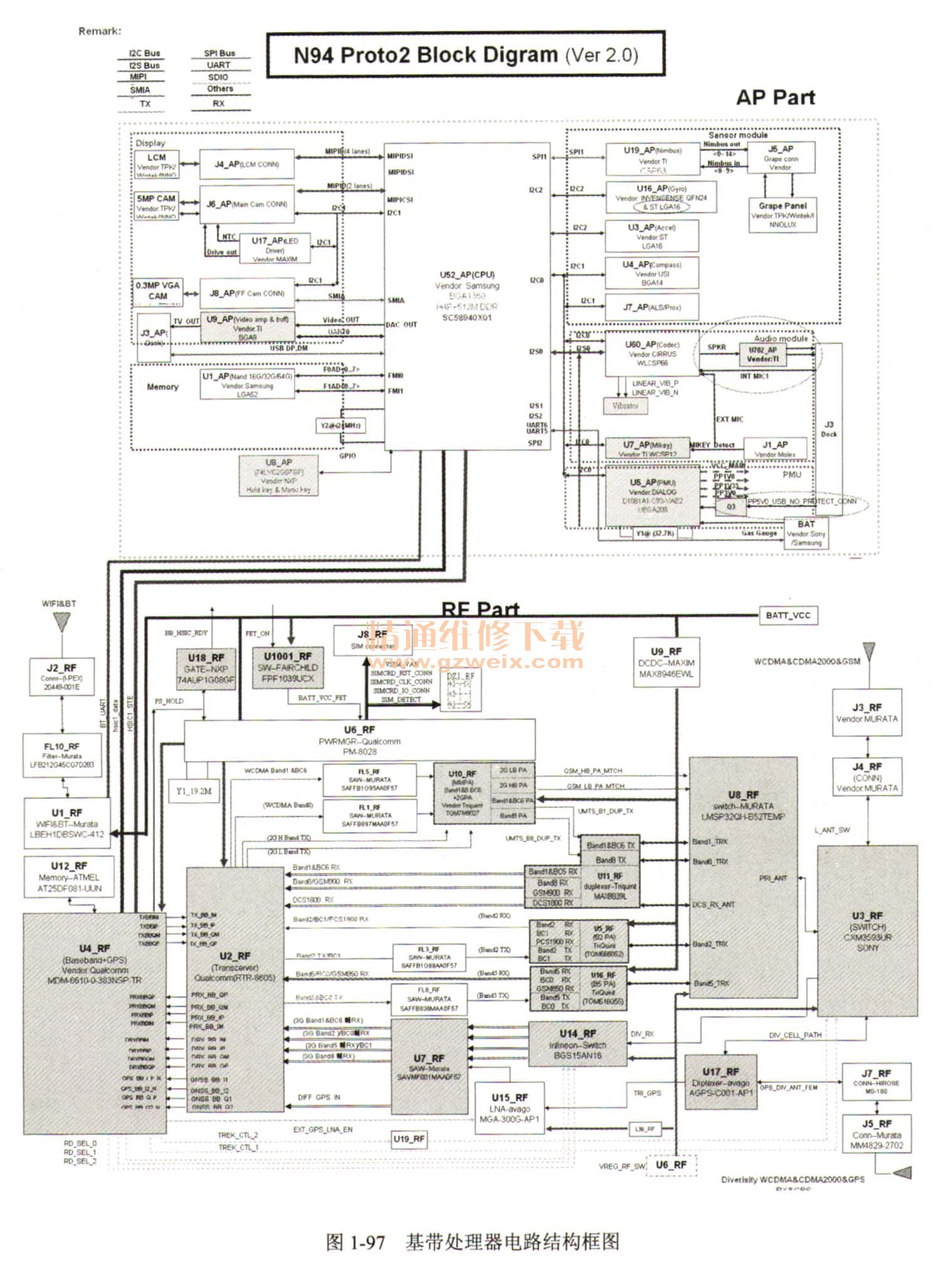

iPhone 4S手机基带处理器电路结构框图如图1-97所示。
iPhone 4S手机应用处理器电路结构框图如图1-98所示。
