    第九章 电源供电电路故障维修
    9.1找到电源供电电路

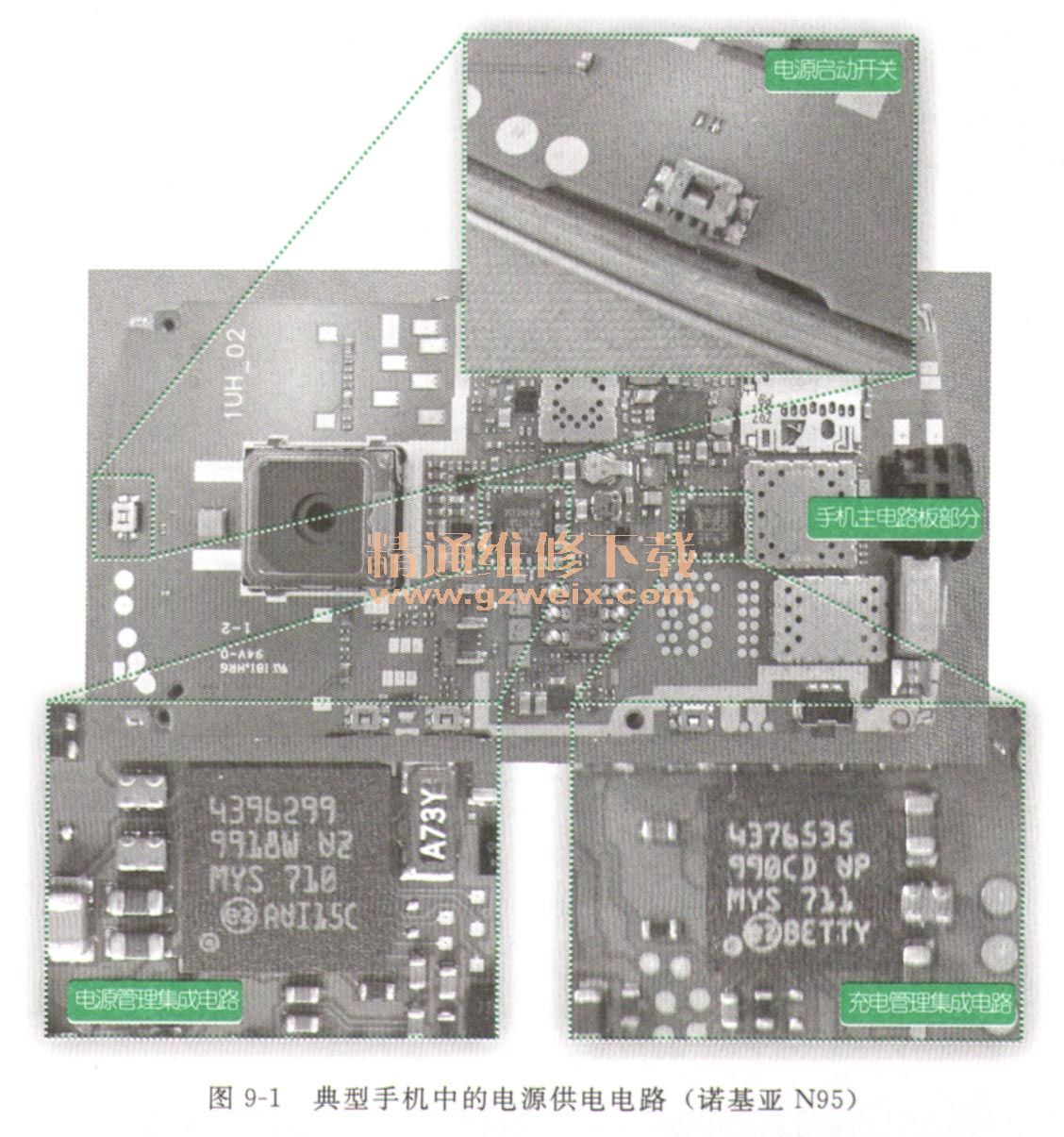

    电源供电电路是手机的动力核心部分,几乎所有的电路都需要直流电压才能够工作,一般情况下电源供电电路主要由电源启动开关、电源管理集成电路、充电控制集成电路等部分构成的,如图9-1所示为典型手机中的电源供电电路。手机的电源管理是开机时在微处理器的控制下启动电源,并为手机的各种电路供电,该电路具有稳压功能又被称为稳压控制集成电路。

    手机中的电源启动开关一般采用两种形式:一种是采用与手机键盘中的挂机键位于同一个键位上的,长按挂机键可实现开关机的功能,可以称为复合按键式开关。另一种是作为单独的一个按键专门用来实现开关机功能的,可以称为独立按键式,如图9-2所示为两种按键的安装位置图。

    手机电池为稳压控制集成电路提供工作电压,而稳压控制集成电路会将电池送来的电压分为各组不同的电压,再为手机的其他电路提供工作电压。在手机电池的外壳上,一般标有该电池的适用机型、电压或电流大小、容量等信息,不同型号手机中的电池不能代.用,如图9-3所示。

    目前手机内部元器件的集成度越来越高,电源管理充电控制电路和音频信号处理电路、接口电路等集成到了一个芯片之上,如图9-4所示为诺基亚5310手机中的电源供电电路部分,其中电源管理芯片与音频信号处理电路集成到了一起,而充电控制集成电路与数字接口电路集成到了一起。

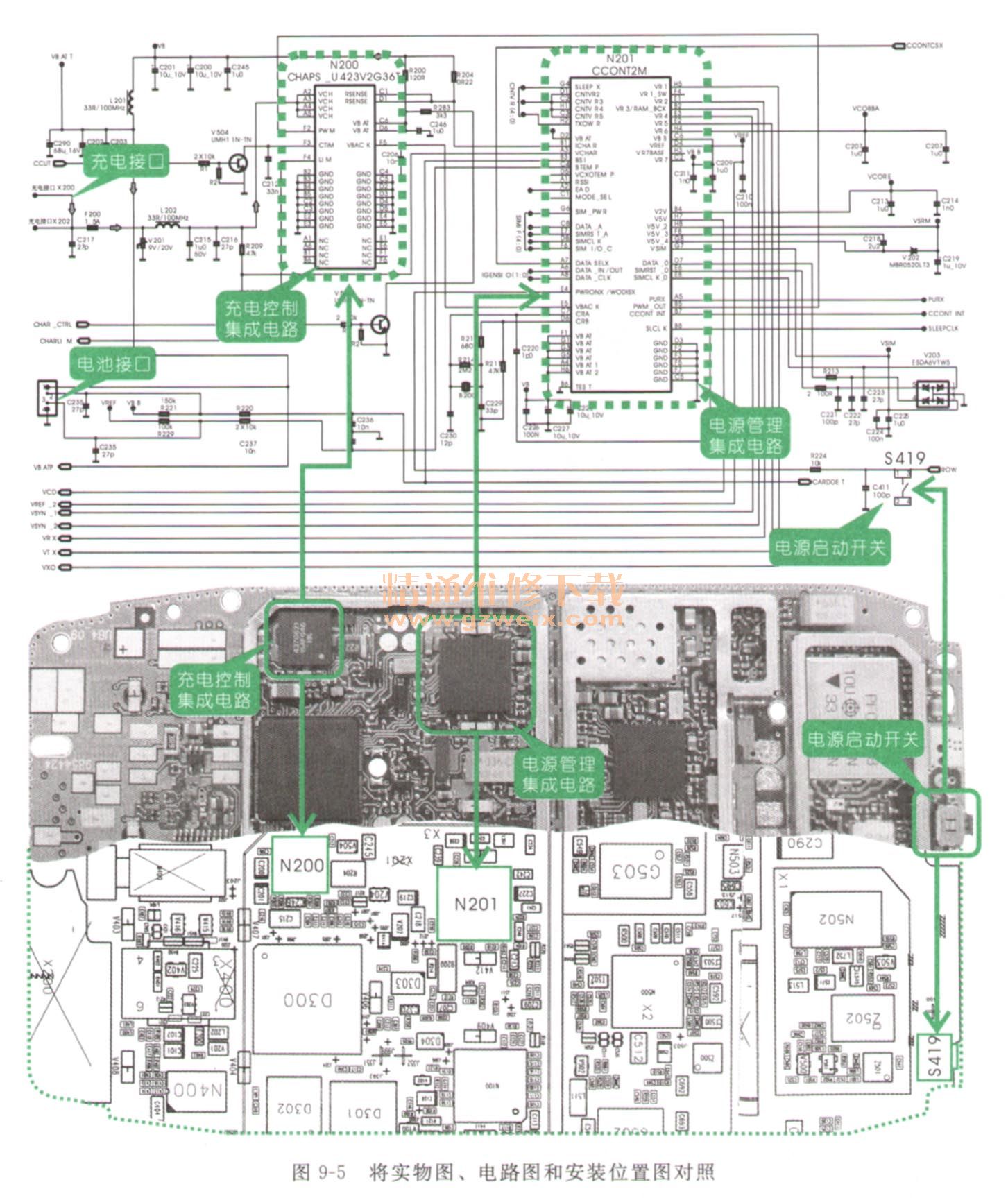

    电源管理集成电路和充电控制集成电路一般采用BGA的焊接方式安装在电路板上,通过实物图、电路图与安装位置图,就可以很轻松地找到电路中哪部分属于电源供电电路部分,如图9-5所示为诺基亚3390手机中的电源供电电路图。

   9.2搞清电源供电电路的工作原理
    按上手机电池后,按下电源启动开关,电源管理芯片产生各路电压,供给手机中的各个部分。同时微处理器CPU在供电和时钟正常的情况下,从存储器内调出初始化程序,对整机的工作进行自检。自检正常后,进行正常工作状态。当对手机进行充电时,在微处理器的控制下进行充电和充电控制,同时为其他部分进行供电。如图9-6所示为诺基亚3390开机及电源电路与其他电路的关系。

    图9-7是典型手机的充电电路流程图,手机电池的充电是由专门的充电器将交流220V变成低压直流,充电器输出的电压,通过手机中的充电控制电路对电池进行的充电。充电控制电路在向电池充电的同时,还不断地检测电池的电量及电池的状态。当充电完成后自动停止充电,并通过控制微处理器显示电池的电量。

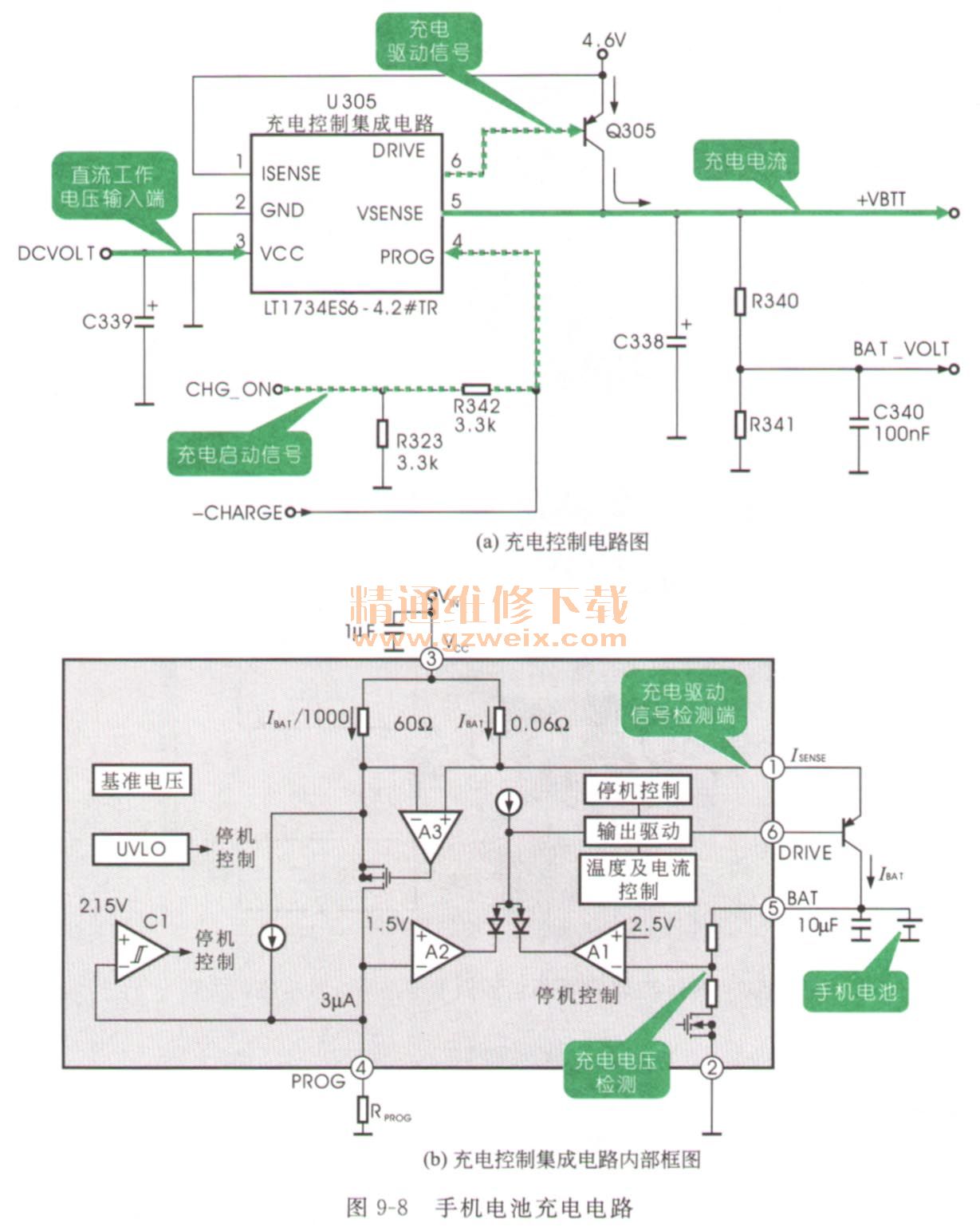

    图9-8是常用的充电控制电路,该电路的主体是LT1734ES6-4. 2。由充电器产生的直流电压加到U305的③脚,充电启动控制信号加到U305的④脚,U305的⑥脚输出充电驱动信号经Q305为电池提供充电电流。
    充电器送入的直流电压加到③脚作为集成电路的电源,在集成电路内部作为恒流源为电池提供驱动电流。启动控制信号加到④脚。⑥脚的输出信号控制充电晶体管的充电电流。充电晶体管的集电极接到电池的正端。集成电路①脚输出的电流为充电晶体管供电。电池的电压加到集成电路的⑤脚,作为电池电压的检测信号。电池电压达到额定值时,检测电路切断⑥脚的输出自动停止充电。在集成电路中还没有温度检测和电流检测电路,通过这些电路的工作达到自动控制和自动保护的目的。
