二、处理器电路如何控制手机
智能手机的处理器电路是整个手机的控制中心和处理中心，是整个电路的核心部分，其能否正常运行直接决定手机能否正常使用。在对智能手机进行维修前，对其工作原理的学习是非常必要的，本节将重点讲解智能手机处理器电路的工作原理。

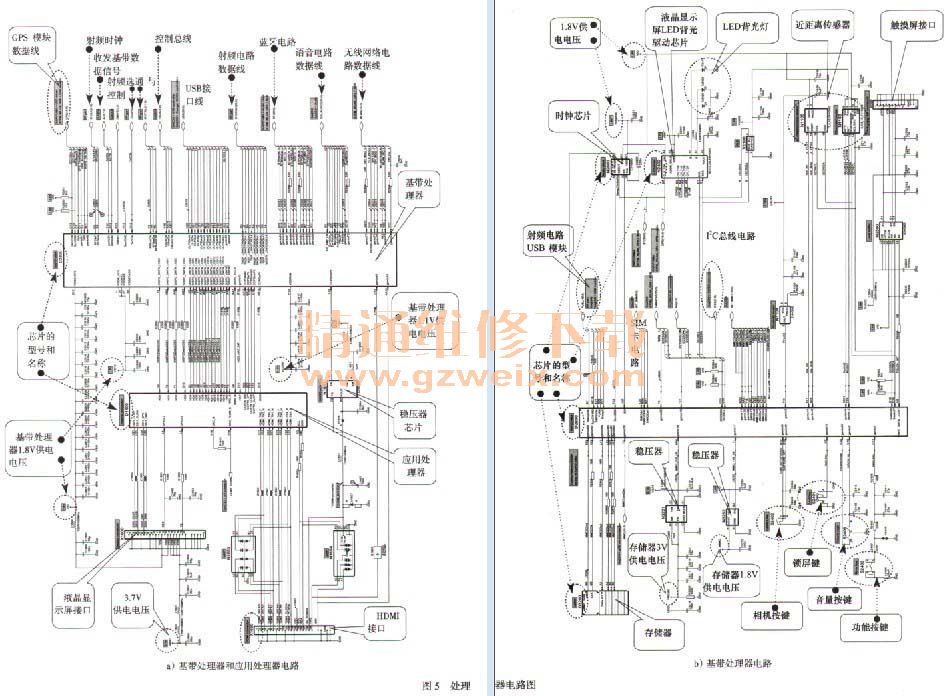

不同的智能手机的处理器电路有所不同，但其工作原理基本相同。下面以一款智能手机的处理器电路为例进行讲解。如图5所示为智能手机的基带处理器和应用处理器电路。
图中，基带处理器D2800的N20引脚的PURX信号由音频处理器内的UEM模块输出，该信号是一个2.8V的高电平信号。如果用双踪示波器同时检测基带电源及PURX会发现，PURR信号有一段时间的延时。如果PURR信号不正常，应检查射频信号处理器电路。
基带处理器D2800的D7引脚的SLEEPCLK信号属于PUSL总线信号，该信号是由音频处理器内的UEM模块输出的32.768kHz睡眠时钟信号。
基带处理器D2800的P21引脚的SLEEPX信号也是属于PUSL总线信号，该信号是基带处理器D2800输出的控制音频处理器内的UEM模块内系统时钟电压调节器的信号。
在音频处理器内的UEM模块输出PURX信号之前，射频信号处理器电路音频处理器内的UEM模块的系统时钟电压调节器由音频处理器内的UEM模块内的数字逻辑电路强制启动。
PURX对基带系统复位后，基带处理器开始执行系统控制功能，通过基带处理器D2800的P21引脚输出的SLEEPX信号控制音频处理器内的UEM模块内的系统时钟电压调节器。
基带处理器D2800上的PUSL总线的3个信号是不开机故障检修的重要检测信号。其中，PURR、SLEEPX信号可用万用表和示波器来检测，但SLEEPCLK信号只能用示波器来检测。
基带处理器D2800的Y15、AA16、AB17引脚输出的CBUSCLK、CBUSDA、CBUSEN1X信号属于CBUS总线信号。CBUS总线是数字信号处理器控制总线，是基带处理器内的DSP单元与音频处理器内的UEM模块之间的信号总线。
CBUS总线用于基带处理器内数字信号处理器与音频处理器内的UEM模块之间的通信。其中，基带处理器D2800的Y15引脚输出的CBUSCLK是DBUS总线的时钟信号，该信号的频率为13MHz，由基带处理器输出到音频处理器内的UEM模块电路。
基带处理器D2800的存储器接口包含存储器数据总线、存储器地址总线及存储器的控制信号线。
基带处理器D2800的E22引脚输出存储器的片选信号，该信号可在测试点J3220处检测。
基带处理器D2800的L20、M20、M21引脚输出的SIMCLK1、SIMIOCTRL1、SIMIODA1信号为SIM卡控制信号，若这3条信号线不正常，会导致手机出现SIM卡故障。
基带处理器D2800的Y9、AB3、AA9、AB7、U7、U3、AB4、Y7、AA6、AB6、U8、V4、AA3、 W3、Y8、U9引脚输出DISPCDATALCD0~DISPCDATALCD 15信号，这些显示信号被送到应用处理器D1400中的图形处理电路处理后，通过显示屏接口输出到液晶显示屏。
X1600是专用串行显示屏LCD接口，显示屏LCD的信号总线有6条信号线，它们分别是时钟信号DSI1 CLKP、DSI1 CLKN，数据信号DSI1 DP0、DSI1 DN0，片选信号TE，复位信号RES，这些信号都是通过应用处理器D1400内部的图形处理电路输出的。
UPP的LCD RESETX是LCD电路的复位信号，H2400是LCD模组的连接器，H2400的9、10引脚连接到背景灯驱动电路。图中的V2400是按键背景灯。
基带处理器提供按键接口，基带处理器的按键接口有D2800的N17和G15引脚，连接照相按键，N7引脚连接锁屏按键，U20和U10引脚连接音量调节按键，U17引脚连接菜单按键。
DIG AUDIO总线为语音信号总线，总共有9条，此总线数据是基带处理器D2800内部的数字信号处理电路 输出的，分别输出到话筒、功放和语音信号处理器电路。
RFCONV总线为射频信号总线，此总线包括TX和RX射频信号，连接射频信号处理器。另外，基带处理器D2800的G2、G3引脚输出的是射频时钟信号，G12引脚输出的是射频选通信号，P4、N4、N3输出的是射频控制信号。
USB总线为USB接口的数据总线，总共有14条，用来控制USB接口的数据输入与输出。
l2C2总线为基带处理器的I2C串行总线，通过l2C总线接口，此总线包括一个串行数据线（12C2SDA），一个串行时钟线（l2C2SCL），可使所有连接到此总线的电路进行数据传输。基带处理器也是通过此总线向各个单元电路发送控制信号。
