2.4耳机电路的工作原理
    当耳机插入耳机插座后，会产生一个耳机接入监测信号（HeadDet），此信号被送入语音信号处理器N2200的G6引脚，此时语音信号处理器自动切换音频信号通道到耳机通道，如图7所示。

    当手机耳机上的开关被按下时，产生的信号经电感L2001、 N2037到语音信号处理器（N2200）的D10引脚，系统根据手机的工作状态来执行相应的动作。语音信号处理器N2200的J3引脚输出耳机送话器的偏压，经R2044、N2037、L2001给耳机送话器供电。耳机送话器转换得到的模拟话音信号经L2001、N2037、C2033、C2034到语音信号处理器（N2200）的G2、 F3引脚。
    在接收信号时，语音信号处理器（N2200）的K3、L3、L4引脚输出音频信号，经电容C2003~C2008到耳机音频放大器电路（N2000），接着N2000耳机音频放大器电路对耳机音频信号进行放大，输出的信号经Z2000、L2002和接口X2001到耳机受话器。其中，耳机音频放大器N2000的D1、D2引脚连接到基带处理器，基带处理器通过串行接口来控制音频放大器N2000电路的工作。
    2.5话筒电路的工作原理
   话筒电路的工作原理如下。

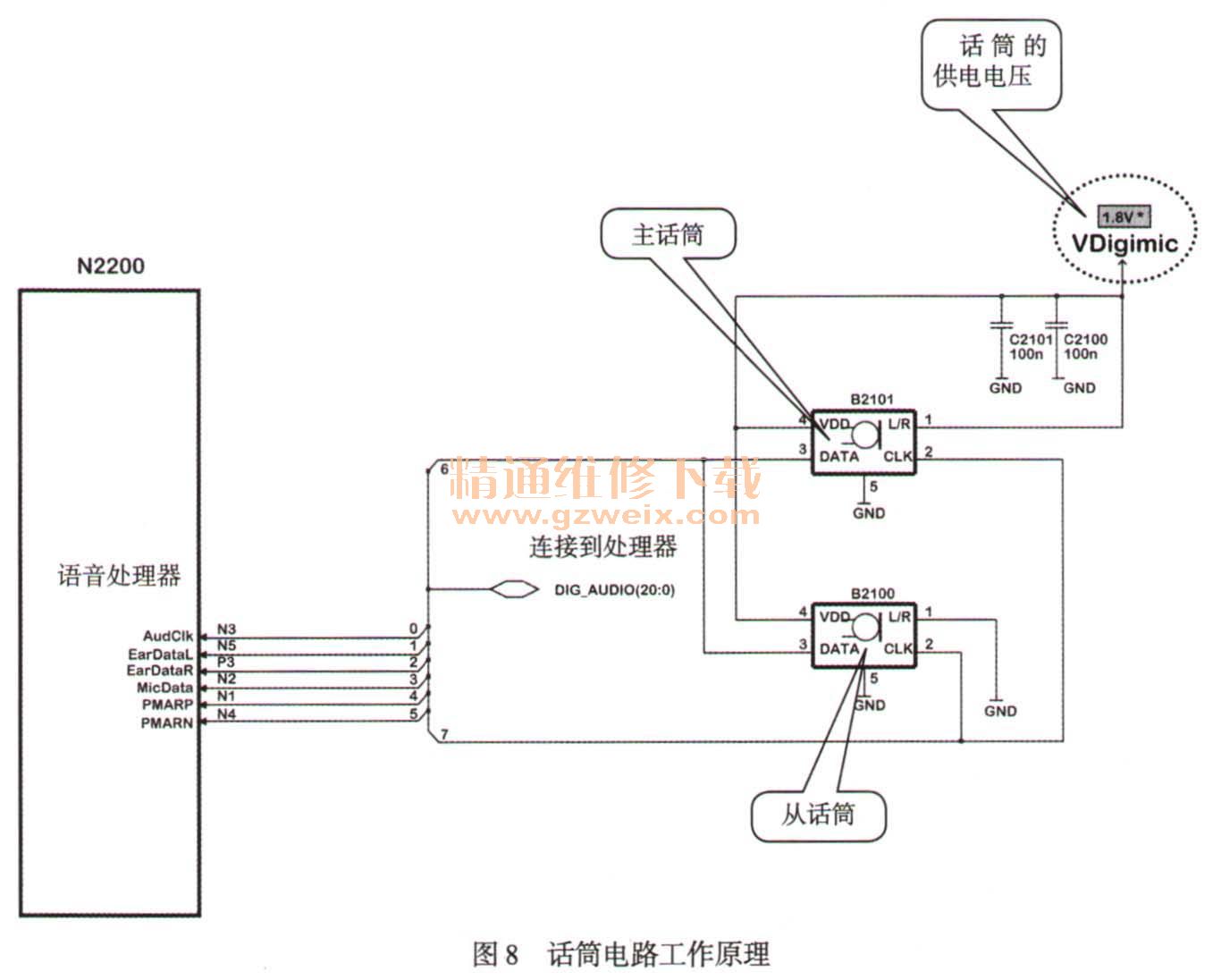

    当用户拨打电话时，声音信号首先由主话筒B2100将声音信号转换为电信号；其次送入语音信号处理器内部进行放大，经内部的多模转换器进行模拟/数字转换，得到数字语音信号；再次把此话音数据流信号通过DIG AUDIO（20：0）线路送入基带处理器中，进行语音编码、信道编码等处理，然后进行加密、交织等一系列处理；最后在数字窄带制调模块（GMSK）进行调制，产生67.768kHz的四路发射基带信号（TXI-P、TXI-N、TXQ-P、TXQ-N）送入射频电路调制成发射中频，如图8所示。
