四、背光灯驱动电路工作原理
    由于液晶显示屏中的液晶分子本身不会发光，需要通过背光才能看到液晶显示屏上的图像，因此智能手机通常都会设计背光灯。

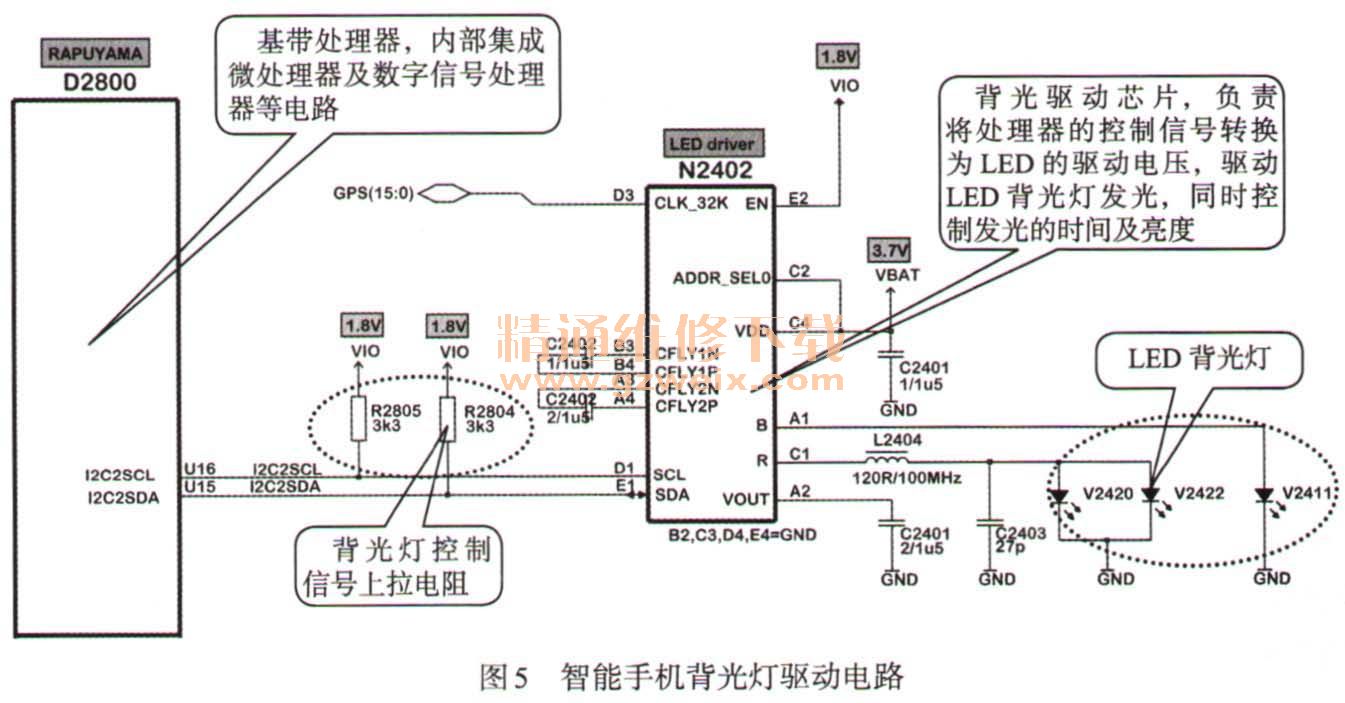

    通常智能手机的背光灯采用LED灯，而它的发光需要专门的驱动电路来驱动，为其供电和驱动控制。如图5所示为智能手机背光灯驱动电路。

    当操作功能按键时，处理器通过I2C总线输出功能按键指示灯控制信息，功能按键指示灯控制信息经LED驱动芯片N2402驱动后，由C1引脚输出驱动电压，驱动指示灯V2420和V2422发光。L2404和C2403分别为升压电感和升压电容。
    LED驱动芯片N2402由电池提供3.7V供电，由电源控制芯片提供1.8V供电，使其工作。另外，由时钟芯片提供32kHz的时钟信号，使其与系统保持同步。
