一部Phone 5 C手机,手机送来时候后壳有轻微变形,能进入系统。
故障分析:进入手机菜单查看调制解调器固件版本,没有版本号显示,说明手机故障在基带部分。
故障维修:后壳变形是因摔造成,主板卡座以下变形稍微严重,测量基带主供电C57 RF上电压1.8V不稳定。

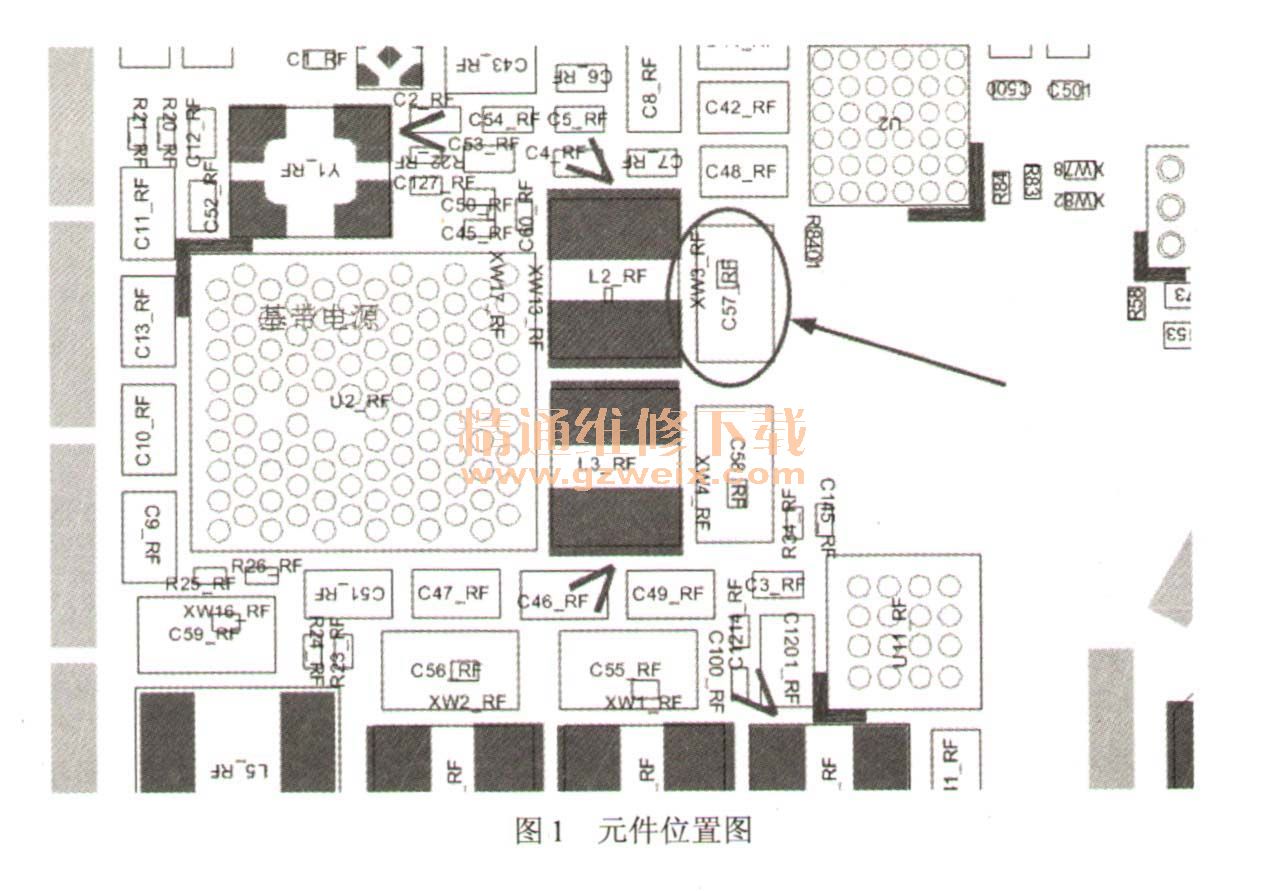

打开主板后面的屏蔽罩,在显微镜下查看基带电源管理芯片表面发现裂痕,分析认为基带电源管理芯片损坏,更换基带电源管理芯片,开机检测电压正常,故障排除,元件位置图如图1所示。
