2BYQF系列气吸式玉米播种机的使用与故障排除
来源:农机使用与维修  作者:佚名  2018-06-25 07:47:33

   摘要:免耕播种是近年来大力推广的播种作业方式,2BYQF系列气吸式玉米播种机应用较广泛,适应性好。通过对播种机构造、调整、使用及故障排除的研究,可更好地提高其工作效率,延长使用寿命。

    2BYQF系列气吸式玉米播种机采用气吸式排种机构     和三点悬挂装置,机组转弯半径小于等于3 m,适用于免耕播种玉米、大豆,实现一机多用,并且其自身配备有施肥装置,在播种的同时把化肥(颗粒状)播人地中,促使小苗发育早,更健壮。该机排种装置由地轮传动,采用气吸式排种机构可实现单粒精播,绝对不伤籽、播种精确、节省种子、苗齐苗壮。该机机架前梁装有防缠开沟器,作业时能将前茬耕起翻垄,形成垄沟,在沟内播种。施肥时肥料排于沟内,播种器在沟侧播种(肥种间距大于50 mm),然后由覆土机构覆土及地轮镇压,即完成全部作业要求。播种机构为单体驱动,每个播种总成在拖拉机的牵引下均能独立完成开沟、排种、排肥、覆土、镇压等全部播种工艺,播种行距可根据需要进行调整。

    1 播种机的构造
    (1)防缠开沟器:麦收后地中存在剩余秸秆或杂草,通过防缠施肥器前面的回转滚筒可防止秸秆或杂草的缠绕,提高机具作业时的通过性,提高工作效率,同时开出肥沟,将肥料播人地中。
    (2)播种器覆土装置:播种时开出种沟,并保证种子落人种沟,不受秸秆或杂草的妨碍,实现播种的精确性。播种后覆土严实。
    (3)排种器:是播种机的排种机构,用气吸式播种器实现精量播种。
    (4)地轮:通过传动机构带动排种及排肥机构完成播种施肥作业。
    (5)护链盒:是安全防护装置,同时保护链条和链轮不被秸秆或杂草缠绕,保证传动机构工作的可靠性。
    (6)弹簧浮动支杆:支承着地轮及拉杆,缓冲地轮因地面起伏不平对整机造成的冲击或抬升,使整机能仿形作业。
    (7)种箱支架:是种箱及排种机构和拉杆的支承架。
    (8)施肥器:排肥部件,采用外槽轮排肥机构,靠调整手轮来实现排肥量的调整(外槽轮工作段越长,排肥量越大,反之越小)。
    (9)机架:机架为播种机的骨架,各功能部件均安装在上面,并通过机架的上下悬挂臂与拖拉机挂接,依靠拖拉机的升降控制,完成播种和转移地块。
    (10)增速带轮换下原机配带的带轮,连接风机带轮达到升速效果。
    (11)风机装配件为播种机提供负压,实现气吸播种。
    (12)风机安装座:把风机固定在风机安装座上,然后通过U形卡丝把风机安装座固定在保险杠上。

    2 安装及调整
    (1)拆下原车发动机胶带轮,换上随机带的增速带轮,将风机牢固地固定在拖拉机前保险杠上,使风机小皮带轮与增速带轮对齐,选择适当长度的A型V带(用户在当地购买),将大、小胶带轮连好,并适当张紧。(注:增速带轮安装卡丝一定要上紧,防止工作时增速带轮脱落,造成人身损害、机构损坏)。
    (2)将播种机挂接到拖拉机悬挂装置上,并通过调整上悬挂臂和下悬挂臂使机具处于水平状态,适当调紧下悬挂臂张紧链,试升降2~3次,确认无卡滞现象。
    (3)风机吸风嘴与播种机气吸室间用吸气管连接,并用卡子固定。空摇发动机3~5圈至无卡滞现象为止。
    (4)各润滑点注油。(注:风机要求加注高速黄油)。
    (5)按播种要求调整好行距、株距、施肥量、播种深度及施肥深度(注:株距调整通过更换播种盘)。
    (6)加肥、加种、启动发动机,略升播种机,以手转动地轮,观察排种及排肥情况,调整到播种要求。

    3 使用调整
    (1)油门位置应保证风机有足够吸力且排种无空穴,以中油门为佳。
    (2)本机出厂时播种盘为14孔的全株距播种盘,另随机附件28孔的半株距播种盘。种子要求严格挑选,除去坏粒和杂质,发芽率在93%以上时,可全株距单粒播种,否则应采用半株距单粒播种。
    (3)播种部分链条如松,可把气室往后移使链条张紧。

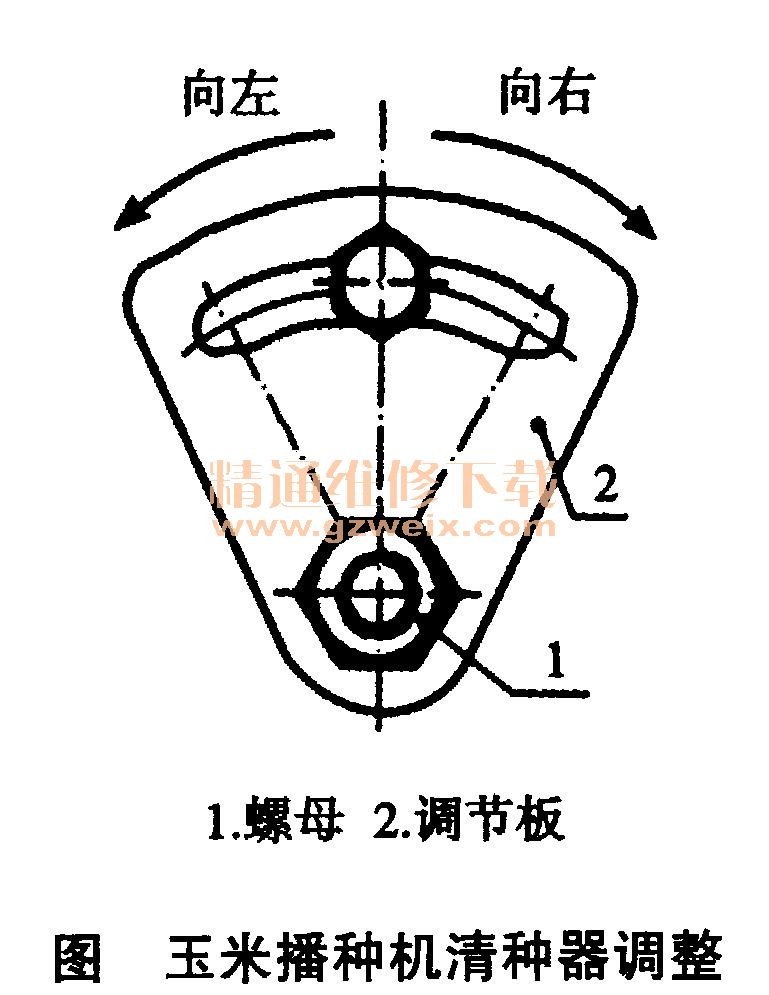

    (4)清种器可调节排种的单粒率。调整如图所示:松开螺母1,然后左右调整清种器调节板2(种子室一侧)。

    (5)施肥量调节。粗调:调外槽轮的工作长度。微调:调排肥舌的位置。

    4 常见故障原因及排除方法

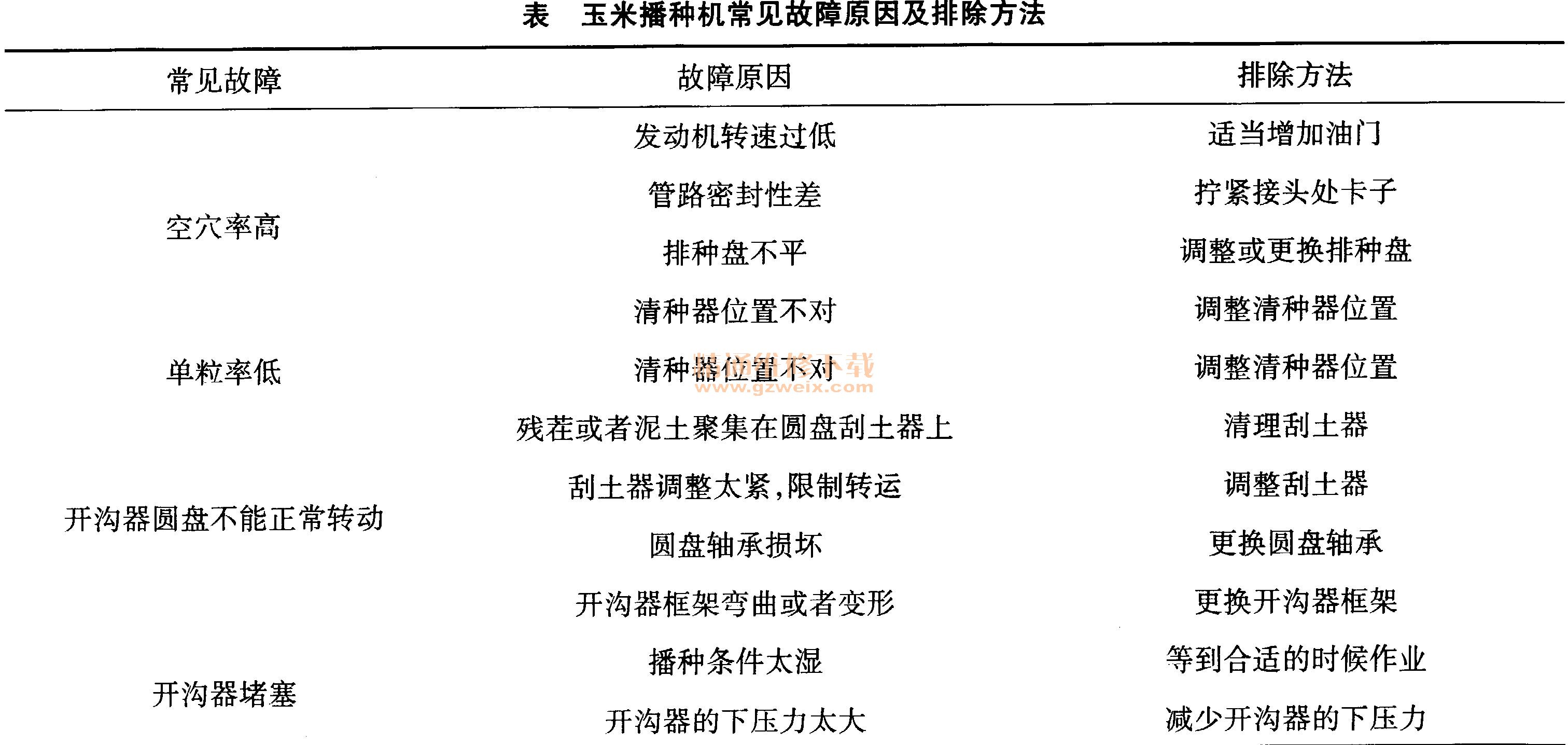

    常见故障原因及排除方法见下表所示。
