典型零件数控加工与检测
来源:农机使用与维修  作者:佚名  2018-10-28 09:43:18

    摘要:以数控车高级工技能鉴定考试的试题为例,该零件是加工精度较高、工艺性强的数控车复杂配合零件。该零件是包括螺纹配合、内外圆配合、锥度配合的零件,从分析加工工艺,确定加工路线,以及对零件尺寸的测量几方面有重点的进行介绍。

    随着中国工业的发展,许多世界级先进企业面向全球化和信息化的新一轮战略调整,纷纷加快向中国转移的速度和力度,中国将成为“世界工厂”和“制造中心”,这些外资企业的设备大多是融合制造技术、微电子技术和信息技术于一体的数控设备,同时中国工业为提升竞争力,也纷纷购置性能优越的数控设备。因此,各行各业迫切需要大批懂数控技术的高级技术应用型人才。
    职业技能鉴定是提高劳动者知识与技能水平、增强劳动者就业能力的有效措施。在社会主义市场经济条件下,劳动者竞争上岗、以贡献定报酬,这种新型的劳动、分配制度,正成为千千万万劳动者努力提高职业技能的动力。本文以《数控车高级工试题鉴定》《职业技能标准》为依据,贯彻“求知重能”的原则,在保证知识连贯性的基础上,着眼于技能操作,力求内容浓厚、精练,突出设计试题的针对性、典型性、实用性。

    1 典型任务
    该试题的评分是按照国家劳动保障局的技能考核鉴定的标准而制定的,是通过检测该工件符合程度,来测试技术工人技能的高低。
    2 难点分析
    由于该零件是一个配合零件(如图1),并且这三个零件的加工顺序至关重要,如果顺序和工艺安排不当就会导致零件无法装夹,加工不完整。如图2所示在加工时内轮廓应采用调头装夹完成加工,如果在调头之前把外圆也加工了,那么内孔就没有夹持位置了,就导致另外一头的内孔也无法加工。如图3所示的零件加工也存在相同的问题,所以说该零件的加工顺序非常重要。该零件的外形轮廓由椭圆曲线组成,椭圆曲线在数控加工中属于高级曲线加工,没有开发出来相应的加工指令,如果加工需要用到宏编程加工,宏编程加工对于一般操作人员有一定难度,但是现在有了数控加工软件(CAXA2013、 MasterCam)的帮助,一些需要用到宏编程加工的图形也变的非常容易了,程序员只需要会画图和设置参数就行了,软件会根据图形自动生成G代码,大大降低了编程的难度。人工编辑高级曲线程序还容易出现一些错误,软件的使用也有效避免了这些不必要错误的发生。

    3 总体加工路线

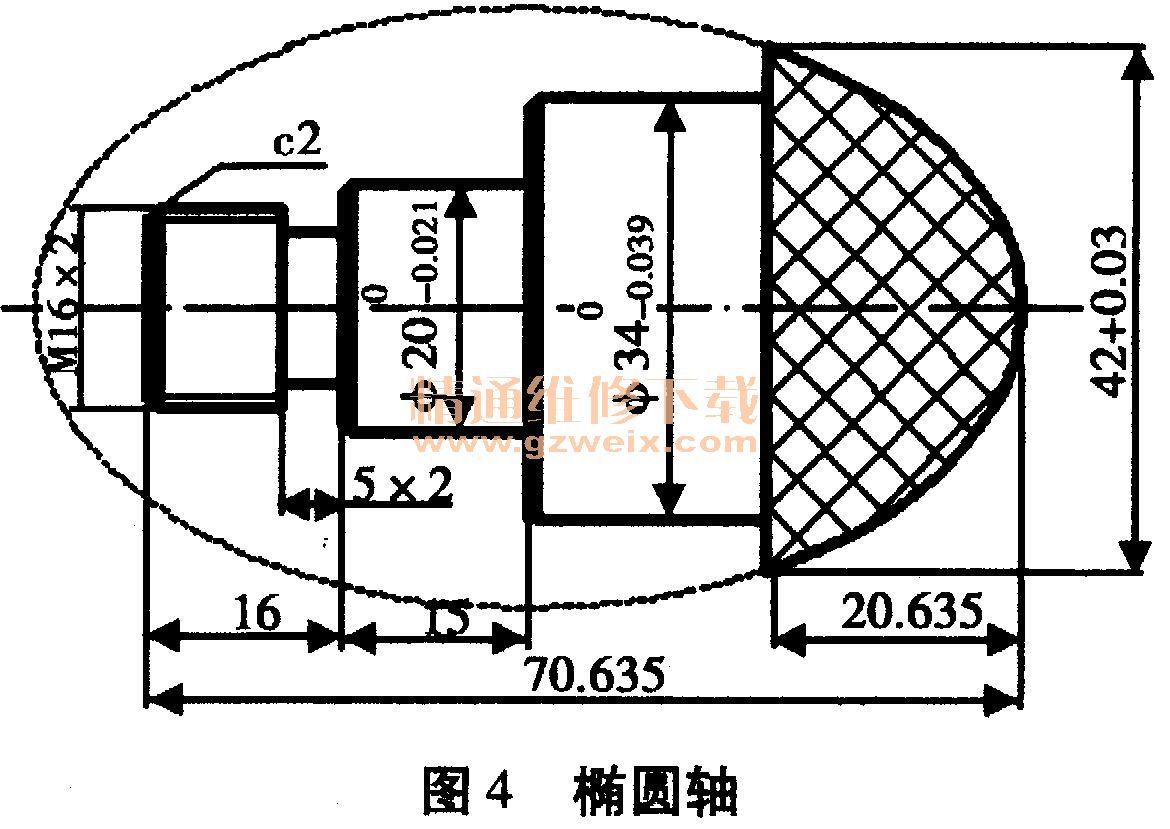

    选用φ50 mm的铝棒料进行加工此零件,先加工椭圆套(图2)的内部部分,加工至符合图纸尺寸要求,进行切断,保证工件椭圆套的长度尺寸,再加工螺纹套(图3)的内部部分及外部1 : 5. 67的锥部部分,直到加工到符合图纸尺寸,进行切断,保证工件长度。最后配合加工椭圆轴(图4)的台阶部分,保证配合的间隙小于图纸尺寸要求。将三零件配合安装后用宏程序仿椭圆套以及螺纹套的外部曲线,保证表面粗糙度,进行切断,保证工件配合长度,拆卸此零件,夹持椭圆轴的φ34 mm台阶处,平端面、保长度、对刀,用宏程序仿椭圆制造底座部分保证表面的粗糙度。
