(2)数字电路图的识读方法
对于数字电路或含有数字电路的电路图，看懂它的关键是，通过分析各种输入信号状态与输出信号状态之间的逻辑关系，搞清楚电路的逻辑功能，而不必去研究逻辑单元内部的电路。数字电路的识读方法如下：
1)识别数字集成电路的引脚。识别和掌握数字集成电路各引脚的作用和功能，是看懂和分析含有数字集成电路的电路图的有效方法。
各种数字集成电路由于功能不同，决定了它们的引脚也不尽相同。但是电源引脚、接地引脚、输入端和输出端引脚则是大多数数字集成电路所必有的。
①电源引脚。它的作用是为数字集成电路引入直流工作电压。数字集成电路一般采用单电源供电，即采用单一的正直流电压作为工作电压。数字集成电路具有一个电源引脚，电路图中有时在电源引脚旁标注有“VDD”字符。一般电源引脚的外电路具有以下明显的特征：
a. 电源引脚直接与相应的电源电路的输出端相连接。
b.电源引脚与地之间一般都接有大容量的电源滤波电容。
②接地引脚。它的作用是将数字集成电路内部的地线与外电路的地线连通。
数字集成电路一般具有一个接地引脚，电路图中有时在接地引脚旁标注有“CND”字符。
接地引脚的外电路的明显特征是直接与电路图中的地线相连接，或者直接绘有接地符号。

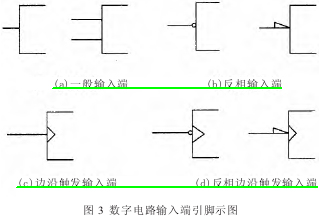

③输入端引脚。数字电路输入端包括数据输入端和控制输入端两大类。这些输入端从引脚图形上可分为一般输入端、反相输入端、边沿触发输入端、反相边沿触发输入端等，如图 1 所示。
a.一般数据输入端，数据信号以原码形态输入。
b.一般控制输入端，控制信号为“1”时起作用。
c.反相数据输入端，数据信号以反码形态输入。
d.反相控制输入端，控制信号为“0”时起作用。
e.一般边沿触发输入端，触发脉冲的上升沿起作用。
f.反相边沿触发输入端，触发脉冲的下降沿起作用。反相边沿触发相当于在边沿触发输入端前加入了一个反相器。
g.其他输入端。在数字电路系统中，有时也会处理或传输模拟信号，因此，必要时在电路图中相关的输入端旁加注字符。如“∩”表示模拟信号输入端“，#”表示数字信号输入端。
④输出端引脚

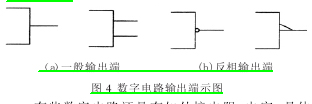

。数字电路输出端可分为一般输出端和反相输出端，如图 4 所示。一般输出端，数据信号以原码的形态输出；反相输出端，数据信号以反码的形态输出。
