二、电动自行车/三轮车的分类与型号编制
    1．电动自行车的分类
    电动自行车的品种多种多样，除去两轮电动自行车外，还有电动摩托车和各种电动三轮车、电动滑板车等。
    （1）按整车结构分类  可分为两轮电动车、电动三轮车、电动轮椅车和电动滑板等。
    （2）按照轮径大小分类  可分为14in、16in、18in、20in、22in、24in和26in等（1in≈2.54cm）。
    （3）按驱动力性质分类  可分为电动车和助力车。
    （4）按驱动方式分类  可分为电动轮毂式、中轴传动式和综合电动箱式三种。
    （5）按照传动方式分类  可分为链传动、摩擦传动和轴传动。
    （6）按照助力形式分类  可分为普通电动型、智能助力型和混合型等。
    （7）按照电动机类别分类  可分为有刷电动机和无刷电动机，其中有刷电动机又分为有刷低速直流电动机和有刷高速直流电动机；无刷电动机又分为无刷低速直流电动机和无刷高速直流电动机。
    （8）按照电动机总成的机械结构分类一般分为有齿和无齿两种。有齿电动机转速高，需要经过齿轮减速；无齿电动机转矩的输出不经过任何减速。
    （9）按照电动机的转速分类可分为低速有刷电动机、低速无刷电动机、高速有刷电动机和高速无刷电动机四种。
    小提示：
    低速有刷电动机和低速无刷电动机均属于低速电动机，转速为200r/min。两者的区别是，低速有刷电动机是通过电刷来换向的；低速无刷电动机不通过电刷换向，而是使用三个霍尔元件来实现电子转向。高速有刷电动机通称为高速电动机，转速为3000r/min，通过齿轮把转速降为200r/min左右。
    （10）按照电动自行车功能款项分类  可分为简易型电动自行车、标准型电动自行车、豪华型电动自行车和电动三轮车。
    1）简易型电动自行车  它形像自行车，只是在自行车的基础上加装了电气“四大件”（蓄电池、充电器、电动机、控制器）及调速转把、显示仪表等部件而组成。一般没有减振装置，只有电量显示仪等少量的必备装备。
    简易型电动自行车的电动机功率一般为250～350W，工作电压为36V或48V。简易型电动自行车的外形如图4所示。

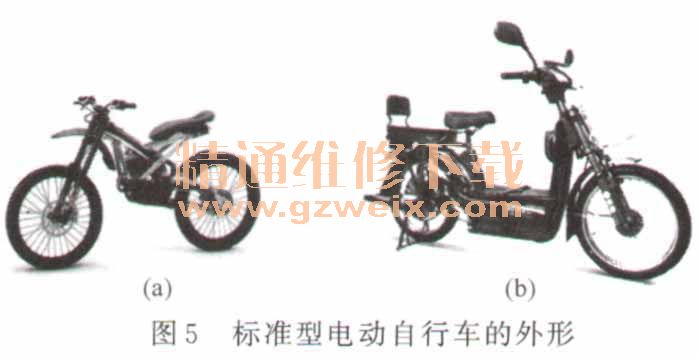

    2）标准型电动自行车  它装配有多功能仪表、转向灯等，具有1:1助力、操作简便、价位适中等特点。所配电动机功率一般为150～180W，工作电压为36～48V。续行里程在40～50km，较适合上下班距离较长，工作、生活有一定机动性的用户使用。标准型电动自行车的外形如图5所示。

    3）豪华型电动自行车  它是在标准型电动自行车的基础上增加了速度、温度、电量、里程、行驶时间、电压和电流等显示仪表，同时还配备了前叉避振、坐垫避振、前后照灯、左右照灯、智能提示、红外防盗钥匙和不锈钢或塑料后货箱等装置，它的特点是外形美观，设计合理，功能较全，骑行时比较舒适，使用方便。豪华型电动自行车的电动机功率为350W，工作电压为48V。豪华型电动自行车的外形如图6所示。

    小提示：
    电动摩托车与电动自行车的主要区别
    电动摩托车是在豪华型电动自行车的基础上发展而来的，其外形更接近摩托车，大多采用液晶显示仪表，前轮刹车采用碟刹，车胎采用真空胎等装置，它的特点是车速快、载重量大、功能齐全和骑行舒适，使用更加方便。电动摩托车的电动机功率为500～600W，工作电压为48V， 60V或72V。
    电动自行车自重不大于40kg；动力电源电压不大于36V；最高时速不超过20km；电动机额定连续输出功率不大于240W；当初速度大于5km/h时，电动机才运转，产生动力；具有人力骑行功能，可以无照明和挡位。
    电动摩托车尚无标准，暂不受上述内容限制。
    4）电动三轮车  电动三轮车可分为残障人电动三轮车、老年人电动三轮车、客运电动三轮车和货运电动三轮车等，其电动机和蓄电池的配置各不相同。它们在电动机种类、电动机功率大小、蓄电池容量、骑行里程等方面有很大差别。电动三轮车的外形如图7所示。

    小提示
    货运电动三轮车与电动自行车的主要区别
    现以悍马的电动自行车为例，说明货运电动三轮车与电动自行车的不同点。

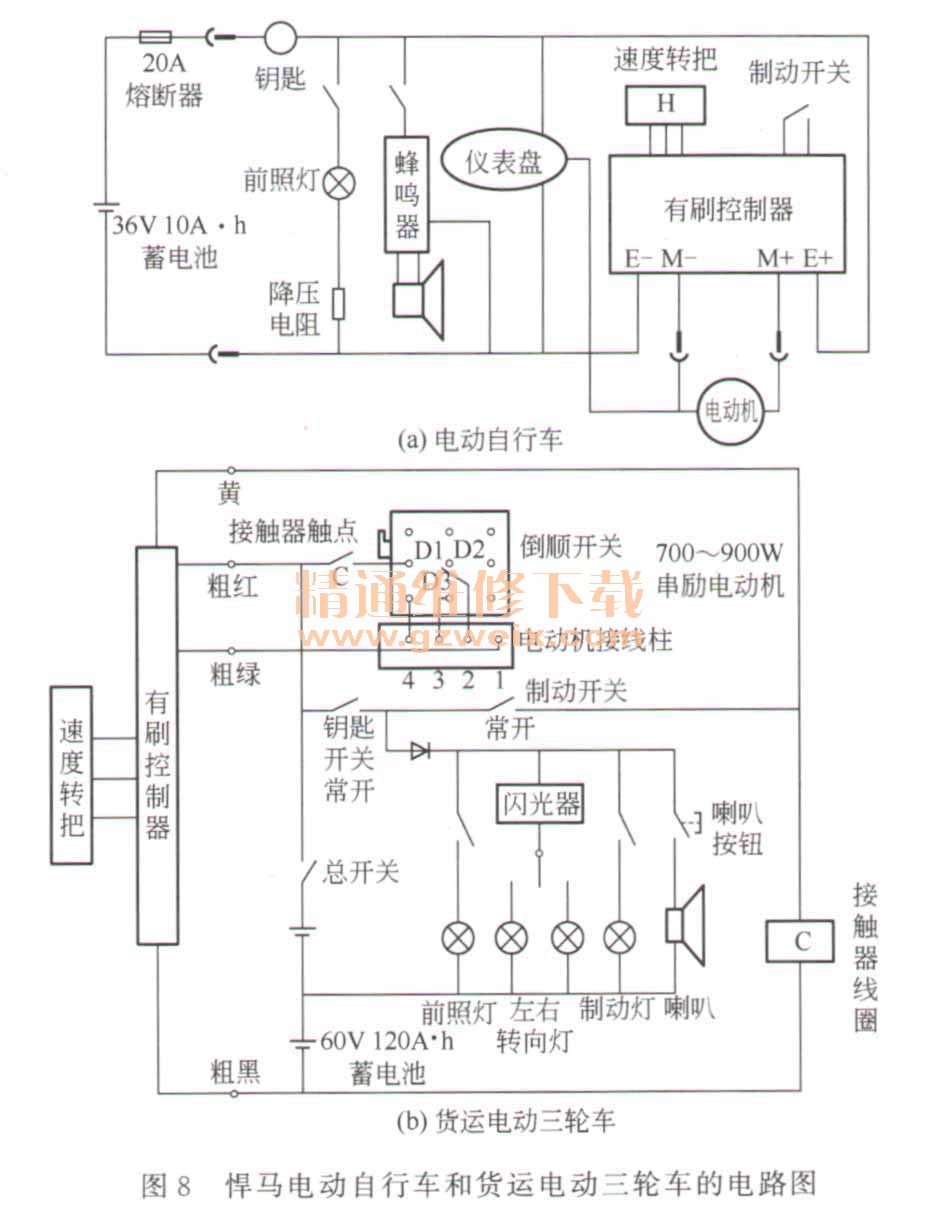

    悍马电动自行车和货运电动三轮车的电路图如图8所示。

    （1）辅助电路供电  货运三轮车蓄电池容量大（100～120A·h）、电压高（（48～60V）。在最上一块蓄电池的下端接了一条线，供仪表盘和前照灯、转向灯、喇叭等12V电器的供电；普通电动自行车蓄电池容量小（（10A·h）、电压低（（36V），供仪表盘和前照灯、转向灯、喇叭的是整车36V供电，并且没有使用接触器。
    （2）电机及其转动方向  货运三轮装有电机倒／顺转开关，采用串激式电机，电机倒／顺转需要改变转子线圈和定子激磁线圈的串联极性；普通电动自行车没有电机倒／）烦转开关，由于是永磁电机，将电机两条引线调换，即可改变电动机转向。
       3）制动开关  普通电动自行车制动开关接到有刷控制器，制动时，将末级功率开关管VMOS的驱动脉冲的导通比（即占空比）减小到零；货运三轮制动开关串联着接触器的吸合线圈，制动时切断接触器的吸合线圈供电，接触器（常开触点）切断有刷控制器乃至电动机的供电。
有的货运电动三轮车还安装手刹和脚刹。
    （4）照明、信号装置货运电动三轮车装的照明前照灯、喇叭、转向灯、制动尾灯等辅助电器都是普通摩托军配件，工作电压一般为12V。因此，辅助电路供电需要12V，如果用DC～DC电路将60V降为12V，成本和故障率较高。同时，普通摩托车用的照明前照灯、转向灯、制动尾灯的寿命和可靠性，也大大高于电动自行车专用的36V的灯泡。
