故障症状：开机后，字车不能回位，“电源”指示灯亮。
    检查与分析：经检测，开机后无字车复位信号，根据现象分析，该故障可能发生在复位电路

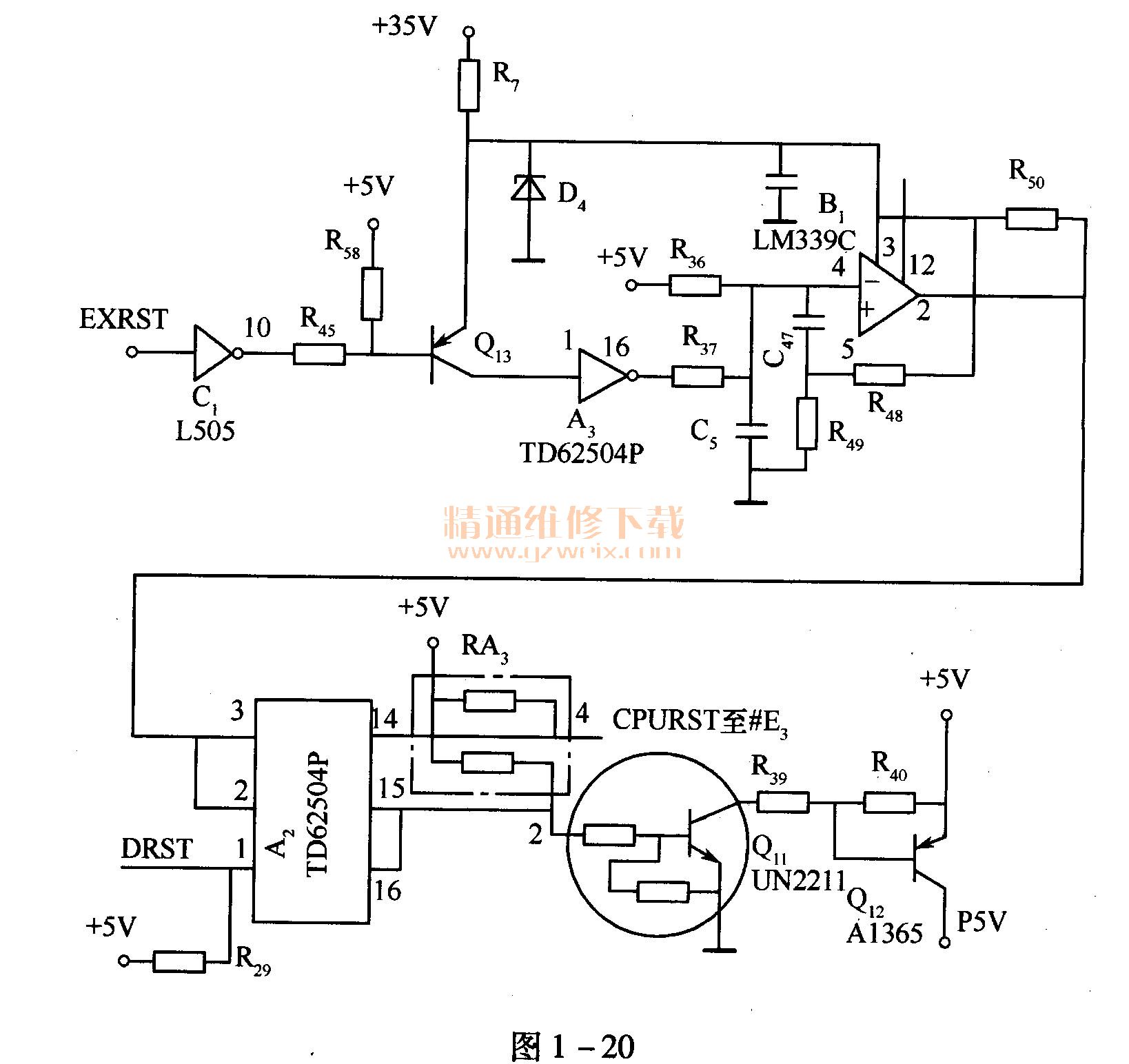

等相关部位。相关电路如图1-20所示。

由原理可知，开机瞬间，+5V电源经过R36向C5充电，因C5使比较器＃B1的4脚小于5脚电压，2脚输出的高电平经反相器＃#A2的14脚输出低电平复位信号CPURST，输入＃E3和I/0接口电路＃G3及＃G3的复位端。与此同时，15脚又使三极管Q11、  Q12截止，Q12不能向打印机驱动器、走纸和字车步进电动机提供5V电源电压，打印机在等待复位状态。经过200ms～400ms时间后，当CS端电压升高，使＃B1的2脚翻转为低电平，#A2输出端14脚、15脚CPURST转为高电平，Q12集电极向打印机驱动器、走纸和字车步进电动机提供5V电源电压，字车复位回车到左边。故＃B1、A2 、Q11 、Q12等部位任一元器件损坏都会使字车不能回车到左边。

    检修时，用示波器在打印机通断瞬间逐级检查以上部位的波形变化，以确定故障部位。该机经检查为Q11内部损坏。

检修结果：更换Q11后，故障排除。
