故障症状:兄弟M1724型针式打印机,开机后,字车不能回车,“电源”指示灯不亮。
故障原因:电源变压器内热敏保护器熔断。
分析检修:根据现象分析,上述故障可能发生在电源电路等相关部位。该打印机“电源”指示灯不亮,说明电源无+5V电源输出。

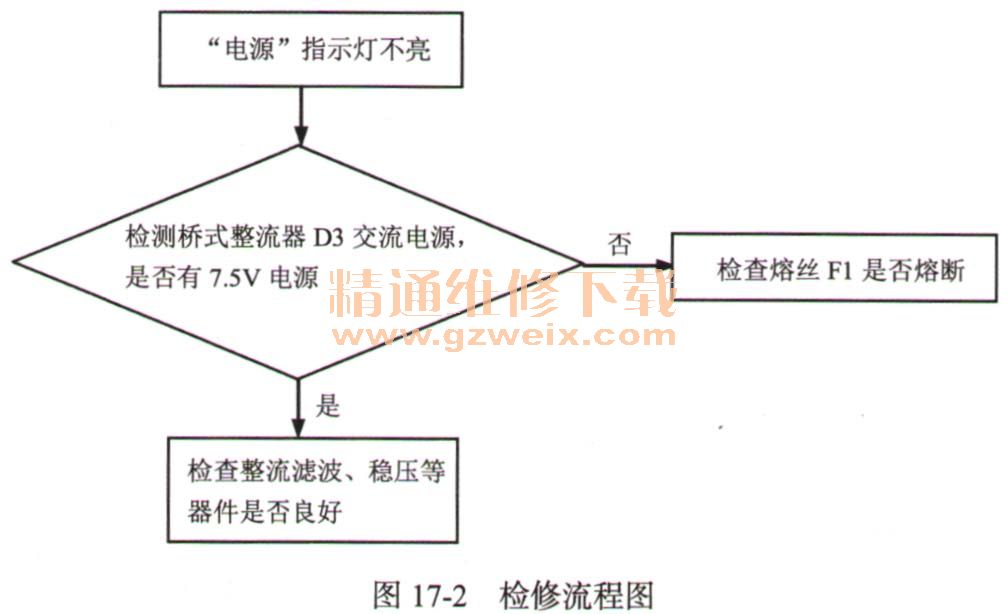

打开机盖,用万用表按下列步骤进行检修(图17-2所示为检修流程图)。
步骤01 先检测桥式整流器D3交流电源,如果无7.5V电源,就要检查熔丝F1是否熔断。
步骤02 若D3交流电源电压正常,应检查整流滤波、稳压等器件是否良好。
步骤03 如果F1没有熔断,而交流7.5V电压为零,往往是电源变压器初级绕组中串联的热敏保护器UM 1123损坏。
其处理方法为:将变压器支架上的4颗螺钉拆下,轻轻撬开铁芯与支架的定位缺口后将变压
器从支架上取下来。把变压器翻转放在桌面上,剪开线圈外面的绝缘纸,在初级绕组中串联的黄蜡管内形似二极管的元件,有“2A 250V 138℃”字样,这就是热敏保护器。可用同规格的元件更换,若没有合适的元件,也可将其去掉,在电源输入端串联0.4A的熔丝即可。
该机经检查为电源变压器内热敏保护器熔断。更换热敏保护器后,开机测试,故障排除。
