兄弟M1724打印功能不起作用
来源:本站整理  作者:佚名  2016-02-02 10:26:34

   故障症状:兄弟M1724型针式打印机,开机后,打印功能不起作用。
   故障原因:字车电动机及输纸电动机驱动集成块3L20内部烧坏。

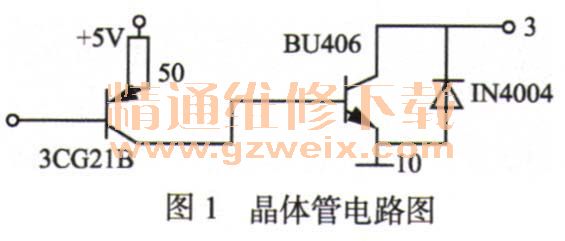

   分析检修:根据现象分析,上述故障可能发生在字车电动机及输纸电动机驱动电路等相关部位。经开机检查,发现字车电动机及输纸电动机驱动集成块3L20内部烧坏。由于该集成块不易购买,因此采用外接的晶体管电路代换,如图1所示。晶体管电路为负电流输入,正电流输出,输出电流为0.2~0.3A,电路和打印针驱动电路基本相同,只是把输出晶体管换为BU406,将3CG21B的发射极电阻阻值变为50 Ω,BU406的Vceo=400V,Icm=7A,不加散热片也可满足步进电动机的要求。

    该机经上述方法代换后,开机测试,故障排除。
