2．小车电路板

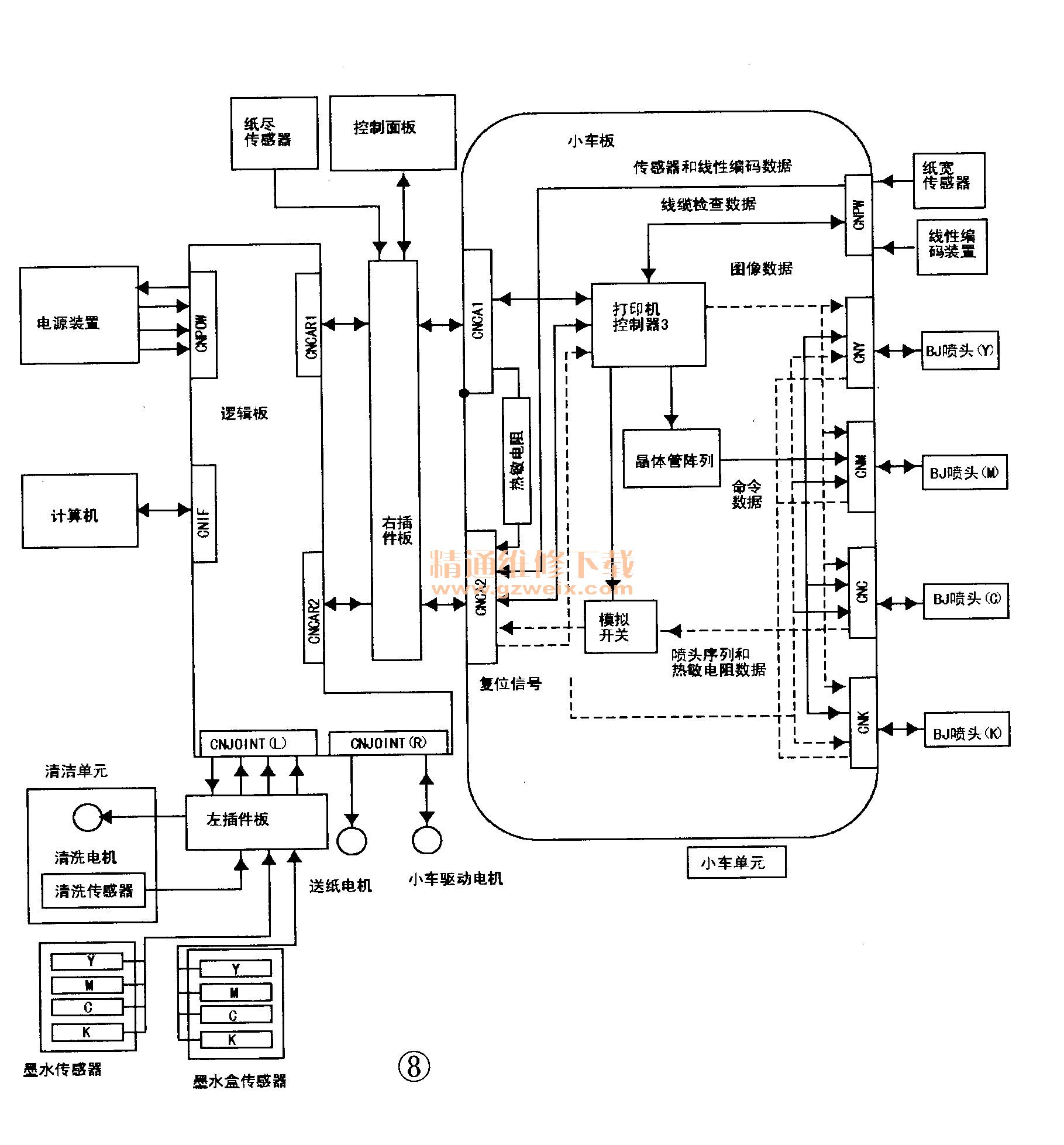

    小车电路如图8所示。由打印机控制器3、晶体管阵列、模拟开关等组成。

    小车电路中：打印机控制器3的功能包括喷头加热控制，小车电缆检测、引擎接口控制，以及打印头选择等。晶体管阵列将打印机控制器3传来的串行打印命令、数据转换成并行数据后输出。热敏电阻用于检测气泡喷头的温度，该温度由模拟开关读出，结果被传至逻辑板。

    3．电源电路板

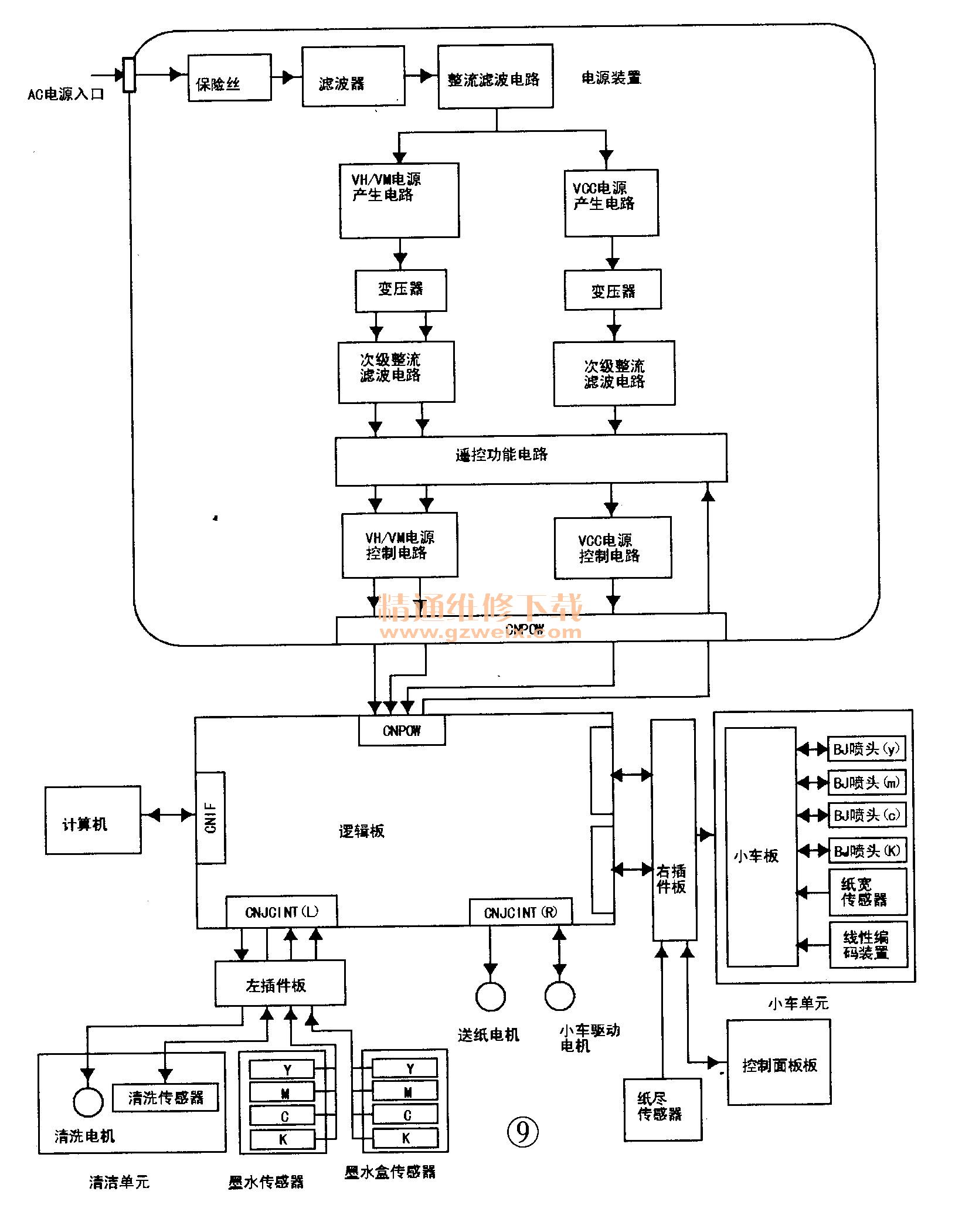

    电源电路如图9所示。总共向各电路提供三路电源：VH（高压，供打印头加热电源）、VM（供给小车驱动电机、送纸电机和清洗电机等电源）、VCC（供整个逻辑电路的电源）。

    为了减小负载电流，降低功耗，该电源电路采用了两路开关电源分别供电。

四、喷墨打印机驱动电路的组成

      1．字车电机控制与驱动电路

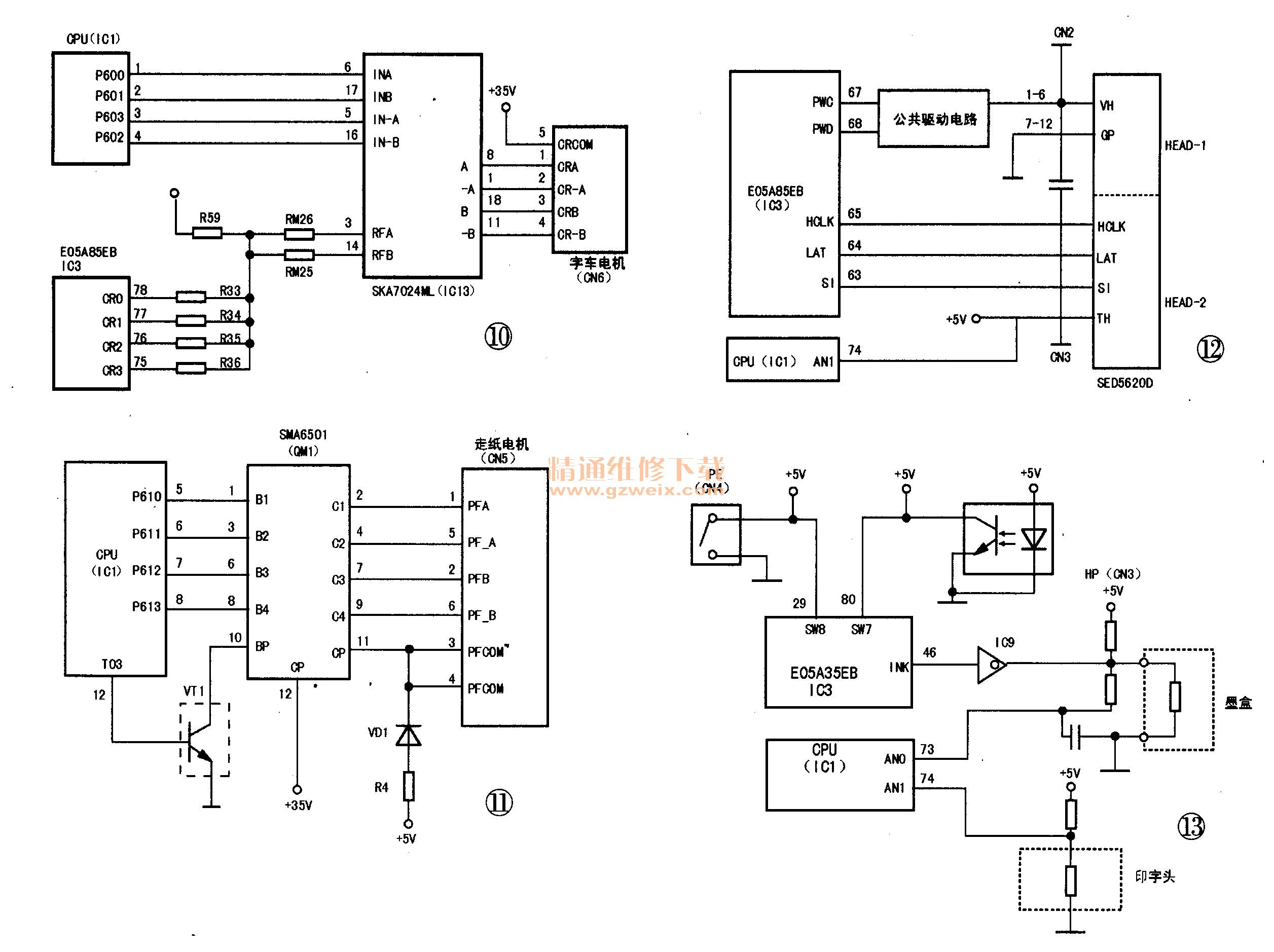

    字车电机控制与驱动电路的示例如图10所示。电路用一个“恒流斩波型电机驱动厚膜块"SLA7024MEL(IC13 )来驱动字车电机。由CPU(IC1)输出四相驱动控制信号INA,IN-A,INB、 IN-B给SLA7024MEL；再由门阵列电路E05A85EB （IC3）输出RFA和RFB控制信号，以选择字车电机的相驱动电流值。

    2．走纸电机控制与驱动电路

    走纸电机控制与驱动电路示例如图11所示。它采用混合集成电路SMA6501，以“高压驱动，低压锁定“方式驱动走纸电机。由CPU发出电机四相控制信号，施加到SNIA6501的B1,B2,B3,B4端，由它的C1,C2,C3,CA端发出相位驱动信号给走纸电机的四相绕组PFA,PF.A,PFB,PF.B上。当＋35V电压由SMA6501的CP端加到走纸电机的绕组公共端PFCOM上时，电机运转。当＋5V通过二极管VD1加到PFCOM上时，电机锁定。电机的高／低压切换由CPU的T03端发出控制信号，控制晶体管VT1，再控制SMA6501的CP端。当CP端输出+35V时，VD1反向截止，+35V加到电机上；当CP端无＋35V时，+5V就加到电机上。走纸电机除完成走纸功能外，还用于墨水系统中驱动抽墨机构。

    3．喷头控制与驱动电路
    喷头控制与驱动电路如图12所示。驱动电路由公共驱动电路和喷头驱动电路两部分组成。在喷头驱动电路中采用了一个64位热印字头驱动器SED5620D，作为喷嘴选择器以有选择性地驱动喷嘴。打印数据通过门阵列电路E05A85EBO C3）转换成串行数据。当门阵列电跟E05A85EB的TAT端输出LAT信号时，SED5620D锁存送来的数据，然后将锁存的数据转换成相应于喷头各个喷嘴的48位并行数据。当数据转换且喷嘴选择完成后，由SED5620D的HCLK信号告诉门阵列电路E05A85EB。这时由E05A85EB一向公共驱动电路输出PWC（充电脉冲）和PWD（放电脉冲）信号。于是公共驱动电路产生梯形脉冲，这个梯形脉冲通过接插件CN2的①～⑥脚作为公共驱动电压VH加到喷头驱动器上。此后，打印数据所选中的喷嘴就由VH梯形驱动脉冲所激励，驱动喷头机构中的加热元件，使其喷嘴喷墨印字。PWC的脉宽取决于喷头上的温度TH, TH由CPU的模拟信号输入端．AN1 74脚检测。

五、喷墨打印机的状态检测电路

    喷墨打印机通常设置有4个传感器，通过相应的电路检测打印机状态。喷墨打印机检测电路如图13所示。

    1．字车初始位置检刚电路
    喷墨打印机在加电初始化过程中，不管字车处于什么位置，都将字车向左移动到初始位置（或打印过程中遇到回车控制码，也返回到初始位置）。为了使字车都能回到初始位置，在字车的背面安装有一个由光敏遮断器组成的传感器。它由发光二极管和光敏三极管组成。当字车不在初始位置时，光敏三极管因可接收发光二极管的光而导通，这时送入低电平信号给门阵列电路E05A85EB的SW7端。当字车回到初始位置时，导轨左端的小挡板恰好伸入发光二极管和光敏三极管之间，遮断光源，这时光敏三极管截止，送入一个高电平信号给门阵列电路E05A85EB的SW7端。输入的高电平信号被程序检测到后，控制字车停止向左移动，停在初始位置上作为喷墨打印机开始打印位置。

      2.纸尽检测电路
    在任何喷墨打印机中，都设置有纸尽检测电路。它是用来检查打印机中是否装有打印纸。若打印纸没有装上或打印过程中纸已用完，都将控制打印机停止打印。许多喷墨打印机采用簧片开关作为传感器，当打印机中有纸时，簧片开关依靠纸的压力而接触，向门阵列电路E05A85EB的SW8端输入一个低电平信号，无纸时簧片开关弹开，一个高电平信号输入给SW8，表示纸尽。当程序检测到PE信号后，自动停止打印且报警，以提示用户装纸。

    3．墨尽检测电路
    在喷墨打印机字车的墨盒支架上装有两个电子触点，当装上墨盒时，墨盒内的金属针就接触到这两触点，这样的装置就是传感器。当执行墨尽状态检测的操作时，由CPIJ的模拟信号输入端ANO（73脚）测试所输入的信号大小，判别墨水量的多少。

    4.温度检测电路
    在喷头上装有热敏电阻，由CPU的模拟信号输入端AN1（74脚）检测印字头的温度。印字头驱动信号的脉宽就取决于这个温度值。

六、喷墨打印机电源电路的组成与原理

    喷墨打印机和针式打印机一样，它的电源系统有两种，低档喷墨打印机采用普通的集成稳压电源：中高档打印机则采用开关稳压电路。

    集成稳压电源是将220V交流市电转换为低压交流电，再将低压交流电整流、滤波、稳压成各种直流电压的电源，为整机提供能源。这种电源的结构虽然简单，但是与开关电源相比，其损耗大，效率低。变压器和稳压器的温度都相当高。

开关电源则相对复杂一些，但其损耗低，效率高。目前，较为先进的开关电源的开关振荡频率达200kHz左右，效率可达到98%。其基本工作原理是，先将220V交流电变成脉动直流电，通过开关变压器和开关管人为地变成一定幅度和频率的交流电，通过开关变压器耦合输出各种低压交流电，再分别经整流、滤波电路输出各路直流电源。简言之，就是将交流市电经过交流→直流→交流→直流的变化，即“DC-DC变换”过程，将不稳定的外界交流电源变成受控的、相对稳定的交流电源，再经整流、滤波及稳压电路稳压后输出。

    无论是什么电源，都提供两组电源，一组是＋5V，主要供逻辑电路、操作面板、走纸电机和字车电机的锁定用；另一组是高压电源，供喷头、走纸电机和字车电机的驱动等。

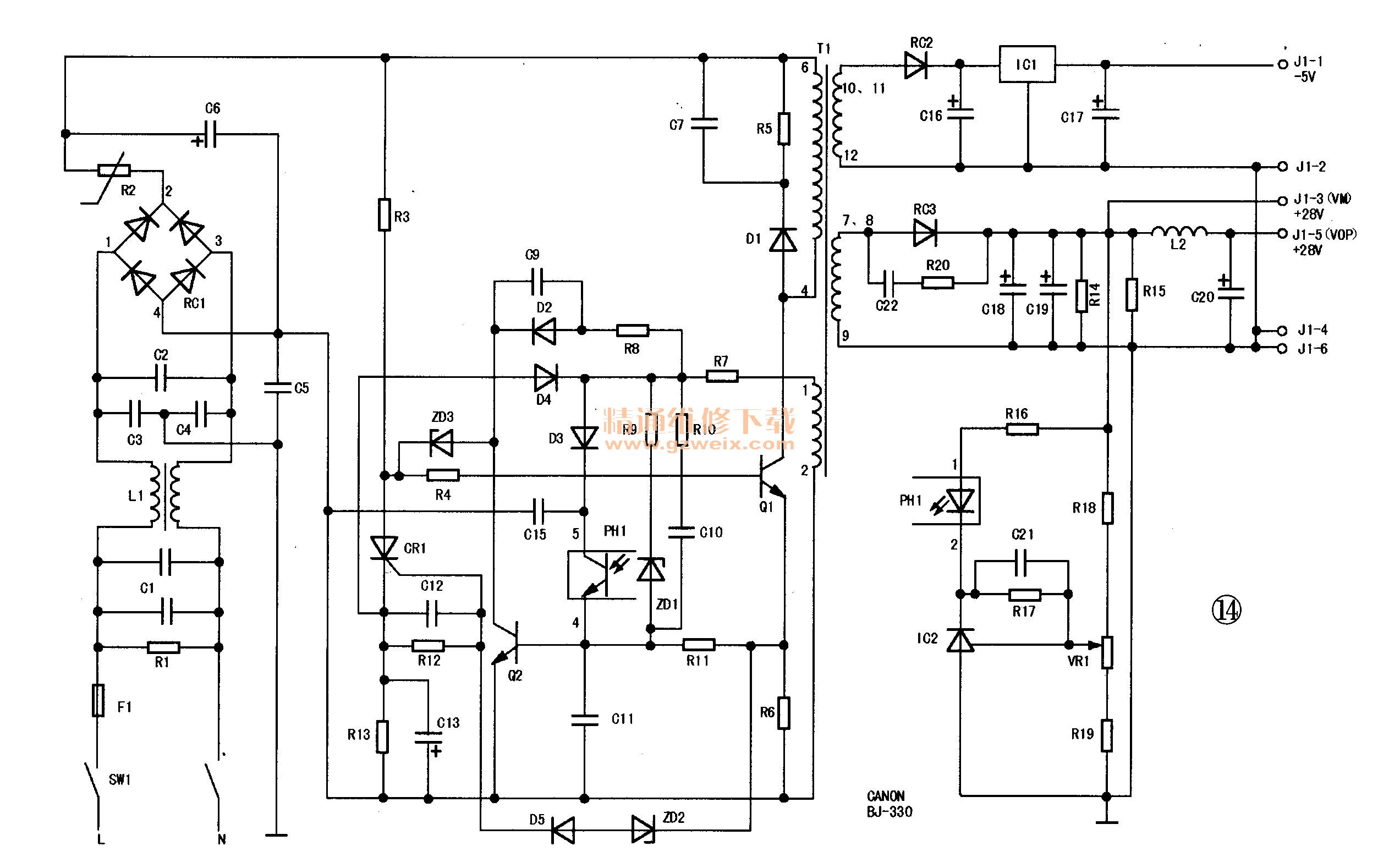

    图14是佳能BJ330喷墨打印机的开关电源电路图，其工作原理如下。

    220V交流电源经过C1～C4和L1的“双向净化滤波”后，排除了电网对打印机和打印机对电网之间的高频干扰后，进入桥式整流电路RC1，经过整流→R2（限流）→C6（滤波），形成300V直流电源并分为两路供给主开关电路：一路经R3→R4→Q1的b-e结→R6→热地，形成回路，为开关管Q1提供启动电流；另一路在Q1启动后，经过开关变压器T1的初级⑥-④绕组→Q1的c-e结、R6、热地，形成回路，为T1的初级提供励磁电流，通过磁耦合方式向次级绕组供给电能。

    T1次级①-②绕组是正反馈激励绕组，它通过①正→R7→R8→D2//C9→Q1的b-e结→R6→②负的回路，对Q1形成正反馈激励，使Q1产生自激式开关振荡，从而将通过T1初级的励磁电流变成了脉冲电流。该脉冲电流使T1初级的磁通发生对应于开关频率的变化，从而切割次级绕组使其产生感应电动势。
