    2 喷墨打印机的内部结构及运行原理
    喷墨打印机的组成结构及工作原理和针式打印机的组成结构及工作原理并不相同。了解喷墨打印机的组成结构和工作原理，对分析喷墨打印机的故障原因及迅速排除故障非常重要。

    2.1喷墨打印机的组成结构
    喷墨打印机是非常精密的高科技设备，它的结构比较复杂，下面分别从喷墨打印机的外部结构和内部结构来分析喷墨打印机的组成结构。
     1．喷墨打印机的外部结构
   从外观看，喷墨打印机主要由外壳、控制面板、接口、托纸架、卡纸导轨、送纸器、出纸器扩展板等几部分组成，如图11所示。

（1）外壳

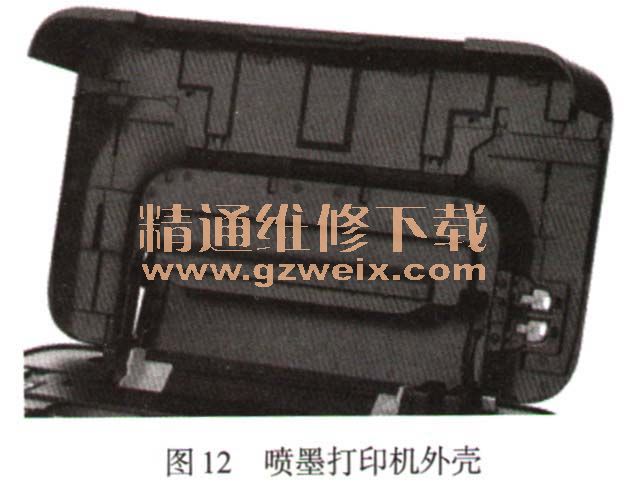

外壳的主要作用是保护打印机内部的装置，外壳上通常有一个打印机盖，打开打印机盖可以看见打印机的墨盒及字车机构，在打印时还可以看见墨盒的运行情况、输纸情况和打印情况，通常，更换墨盒或卡纸时需要打开打印机盖进行处理。如图12所示为喷墨打印机外壳。

（2）控制面板
控制面板的主要作用是供用户来对打印机进行各种控制，如打印机的电源开关、进纸褪纸等。打印机的控制面板主要由操作键、指示灯和液晶屏等几部分组成，如图13所示为喷墨打印机控制面板。

    其中，操作键主要包括电源开关按键（控制打印机开机与关机）、进纸/退纸按键（控制打印机进纸或退纸，当打印机发生卡纸或缺纸错误时使用）、清洗打印头按键（当打印效果不佳时，按此键可以清洗打印头，提高打印效果）、缺纸指示灯（用来提示打印机缺纸或卡纸）、黑色墨尽指示灯（用来提示打印机黑色墨用完）、彩色墨尽指示灯（用来提示打印机彩色墨用完）。
    喷墨打印机的控制面板随型号的不同而有所区别，有的打印机的按键和指示灯比较少，有的打印机的按键和指示灯则比较多。
   （3）接口
    接口的主要作用是连接电源、计算机及网络。其中用来连接计算机的信号线接口主要有USB接口和并行接口两种方式，目前主流的打印机一般都使用USB接口，如图14所示为喷墨打印机的接口。连接网络的接口主要是RJ-45接口，一般只有网络打印机才有此接口。

（4）托纸架
托纸架的主要作用是支撑装入的打印纸，托纸架通常安装在打印机后部的插槽中。如图15所示为喷墨打印机托纸架。

（5）卡纸导轨
卡纸导轨的作用是确保装入的打印纸正直，通常调整卡纸导轨的左导轨可以装入不同宽度的打印纸。如图16所示为打印机的卡纸导轨。

   （6）送纸器
   送纸器的作用是在打印时将打印纸送入打印机进行打印，送纸器是输纸机构的一部分。
   （7）出纸器扩展板
   出纸器扩展板的作用是支撑从打印机输出的打印纸。出纸器扩展板一般插在打印机的下面，打印时从出纸器末端拉出出纸器扩展板即可，出纸器扩展板也是输纸机构的一部分。如图17所示为喷墨打印机出纸器扩展板。

    2. 喷墨打印机的内部结构
    打开喷墨打印机的外壳，可以看见喷墨打印机主要由机械系统和电路系统组成。
（1）机械系统
    喷墨打印机的机械系统主要由墨盒、打印头、字车机构、输纸机构、清洗系统和传感器等组成，如图18所示。

    喷墨打印机机械系统的主要作用是提供打印墨汁及喷墨、控制字车用于实现打印位定位、输送纸张完成全页的打印、通过传感检查打印机各部件工作状况及在打印质量不佳时清洗打印头以提高打印质量等。
（2）电路系统
    喷墨打印机的电路系统主要由电源电路系统和控制电路系统两部分组成。

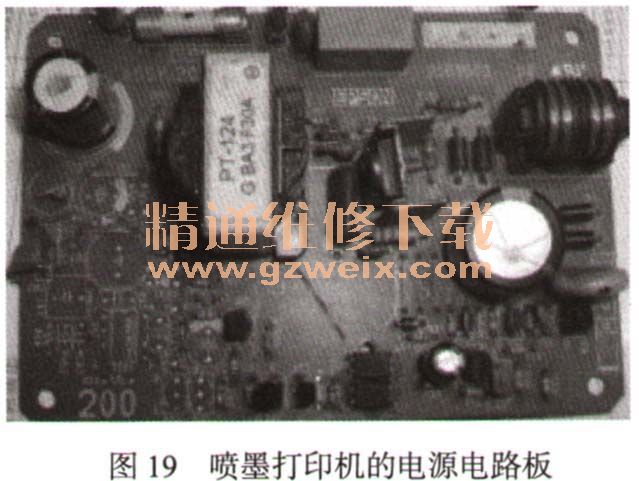

    其中喷墨打印机的电源电路系统中的电源大多数采用开关电源。喷墨打印机的直流输出电压主要有两组，一组是+5V，主要供给逻辑电路和操作面板指示灯；另一组为字车、输纸电机及打印头驱动的直流驱动电压源，不同机型的直流驱动电压有所不同，一般为16~42V。如图19所示为喷墨打印机的电源电路板。
