3.1激光打印机的组成结构
激光打印机的结构较为复杂，下面分别从激光打印机的外部结构和内部结构来介绍激光打印机的结构。
1．激光打印机的外部结构
通过观察会发现，激光打印机的外部结构主要包括外壳、控制面板、接口、托纸架、出纸器扩展板、卡纸导轨、送纸器或出纸盒等几部分，如图24所示。
（1）外壳
激光打印机外壳的作用是保护打印机内部的装置，在外壳的前部通常有一个可以随时打开的活动盖门，打开后可以看见打印机的硒鼓组件、输纸系统等，如图25所示。更换墨粉或卡纸时，通常需要打开打印机的盖门进行处理。
（2）控制面板
控制面板的主要作用是供用户对打印机进行各种控制，如打印机的电源开关、进纸/退纸等。
打印机的控制面板主要由操作键、指示灯和液晶屏等组成，如图26所示。
（3）接口

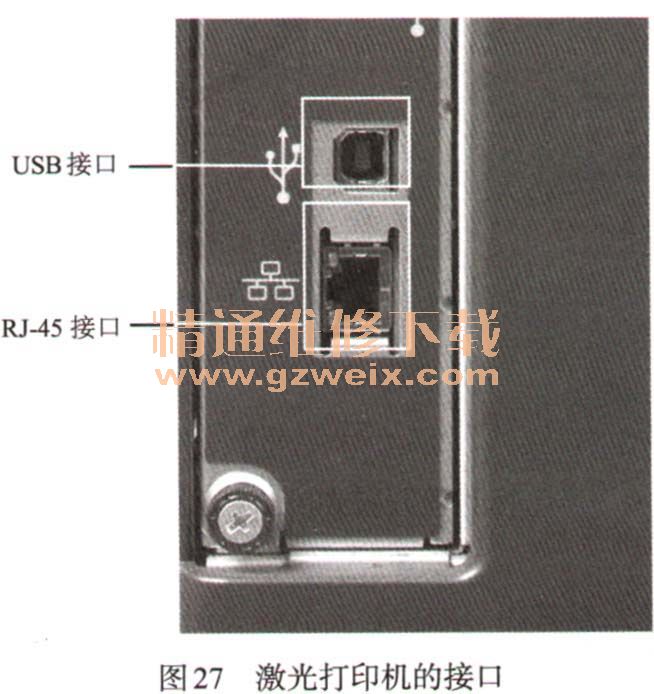

打印机接口的主要作用是连接电源、计算机及网络等。用来连接计算机的信号线接口主要有USB接口和并行接口两种。目前，激光打印机一般都使用USB接口，如图27所示。连接网络的接口主要是RJ-45接口，一般只有网络打印机才有此接口。
（4）托纸架
打印机托纸架的主要作用是支撑装入的打印纸。托纸架一般安装在打印机的上部或下部，如图28所示。
（5）纸盒
打印机纸盒的主要作用是存放打印纸，一般安装在打印机的下部，如图29所示，有的打印机没有纸盒。
（6）出纸器扩展板
打印机出纸器扩展板的主要作用是支撑从打印机中输出的打印纸。出纸器扩展板有的在打印机的下部，有的在打印机的上部。出纸器扩展板也是打印机输纸机构的一部分，如图30所示。
（7）卡纸导轨
打印机卡纸导轨的作用是确保装入的打印纸正直。通常情况下，调整卡纸导轨的左导轨可以装入不同宽度的打印纸。
（8）送纸器
打印机送纸器的主要作用是将打印纸送入打印机进行打印，送纸器也是输纸机构的一部分。
2．激光打印机的内部结构
（1）机械装置
激光打印机的机械系统主要完成打印时的进纸、传纸、出纸、感光鼓带电、曝光、显影、转印、定影、清洁等工作。激光打印机的机械系统主要包括硒鼓组件、激光扫描系统、转印分离系统、定影系统和输纸系统等。
其中，硒鼓组件的作用是为打印机提供感光鼓及墨粉，同时将感光鼓表面没有完全转移的“残余墨粉”清除干净，为下一个打印周期提供洁净的感光鼓。激光扫描系统的作用是产生激光束，利用激光束扫描在感光鼓表面曝光，形成静电潜像。转印分离系统的作用是将吸附着墨粉的负电荷从感光鼓传到打印纸上。定影系统的作用是产生高温，在高温、高压的情况下把墨粉溶化并渗透到打印纸里面，使其永久“定影”。输纸系统的作用是将打印纸输进打印机，经过其他系统的工作后，再将其输出。
几大系统配合工作的过程是：首先在感光鼓上充满负电荷或正电荷，然后将打印机处理器处理好的图像资料透过激光扫描系统的激光束照射到感光鼓上，在相应的位置上形成“曝光”。接着，由于墨粉带有同感光鼓相同性质的电荷，当快速转动的感光鼓经过墨粉盒时，被曝光的部位便会吸附带电的墨粉，“显像”出图像。随后，输纸系统将打印纸输进打印机内部，转印分离系统给打印纸带上与墨粉相反的正电荷或负电荷，由于异性相吸，感光鼓上的墨粉“转印”到打印纸上。同时硒鼓组件中的清洁装置将感光鼓上残留的墨粉“清除”，并除去静电，使感光鼓表面的电位回复到初始状态。为了使墨粉更好地附在纸上，接下来，定影系统以高温、高压的方式，将墨粉“定影”在纸上，然后传输出打印机。如图31所示为激光打印机的工作过程示意图。
（2）控制电路
激光打印机控制电路板的作用是与计算机通过接口或网络进行通信，接收计算机发送的控制和打印信息，同时驱动控制主电机、激光扫描电机及控制操作面板完成打印工作。
激光打印机的控制电路主要包括主控制电路系统、接口电路系统、扫描驱动电路、主电机驱动电路和高压转印电路等。如图32所示为激光打印机的主控制电路板。
（3）电源电路

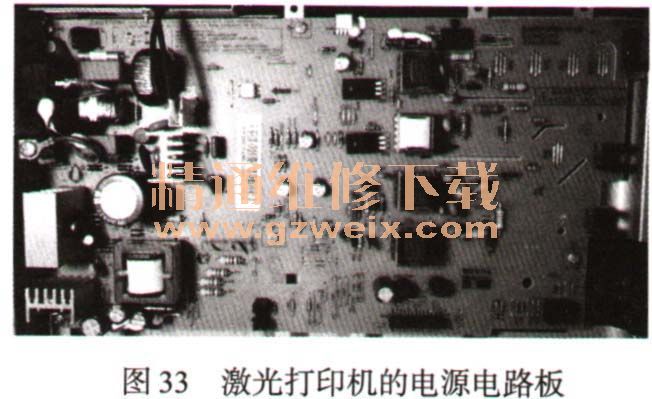

激光打印机电源电路的主要作用是为打印机提供工作电压。激光打印机的电源大多数采用开关电源。打印机的直流输出电压主要有两组。一组是+5V，主要供给逻辑电路和操作面板指示灯；另一组为字车、输纸电机等提供直流驱动电压源。不同机型的直流驱动电压不同，一般为24~42V 。如图33所示为激光打印机的电源电路板。
