打印机曳肪上的各种供电电路和控制电路,都是由不同功能和特性的电子元器件组成的。掌握常见电子元器件好坏的检修方法,是学习打印机维修技术的必修课。打印机中使用的常见电元器件主要包括电阻器、电容器、电感器、二极管、三极管、场效应管以及稳压器等。
一、电阻器好坏判断
电阻器简称电阻,是对电流流动具有一定阻抗作用的电子元器件,其在各种供电电路和信号号电路中那有十分厂泛的应用。
1.1 掌握电阻器的基本知识
电阻器通常使用大写英文字母R表示,热敏电阻通常使用大写英文字母RM或JT等表示。保险电阻通常使用大写英文字母RX、RF、FB、F、FS、XD或FUSE等表示。排阻通常用大写英文字母RN、RP或ZR表示。
描述电阻器阻值大小的基本单位为欧姆,用Ω表示。此外还有千欧(KΩ)和兆欧(MΩ)两种单位,它们之间的换算关系为:1 KΩ=1000 Ω,1 MΩ=1000KΩ。
电阻器的种类很多,如下。
1)根据电阻器的材料,可分为线绕电阻器、膜式电阻器以及碳质电阻器等。
2)根据电阻器的用途,可分为高压电阻器、精密电阻器、高频电阻器、熔断电阻器、大功率电阻器以及热敏电阻器等。
3)根据电阻器的特性和作用,可以分为固定电阻和可变电阻两大类。固定电阻器是阻值固定不变的电阻器,主要包括碳膜电阻器、碳质电阻器、金属电阻器以及线绕电阻器等。可变电阻是阻值在一定范围内连续可调的电阻器,又称为电位器。
4)根据电阻器的外观形状,可分为圆柱形电阻器、纽扣电阻器和贴片电阻器等。

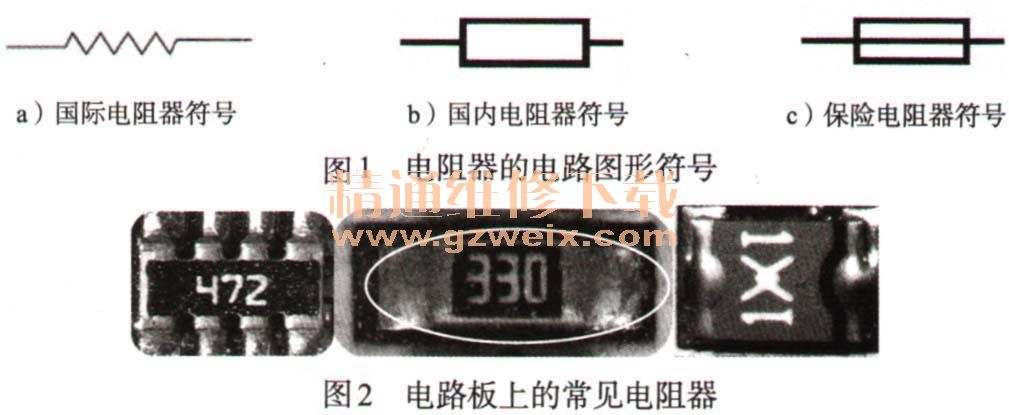

打印机电路板上应用最多的电阻器为贴片电阻器。如图1 所示为电阻器的电路图形符号,图2所示为打印机电路板上的常见电阻器。
1.2 电阻器在电路中的应用
电阻器在各种供电电路和信号电路中,主要起到保险、信号上拉与下拉、限压、限流以及分压、分流等作用。除此之外,电阻器还可以与其他电子元器件如电容器、电感器等构成各种功能电路,完成阻抗匹配、转换、滤波、延迟、振荡等功能。
在打印机电路中应用的电阻器,比较具有代表性的包括保护隔离电路中用于分压的电阻器,以及主板供电电路中用于检测的电阻器。

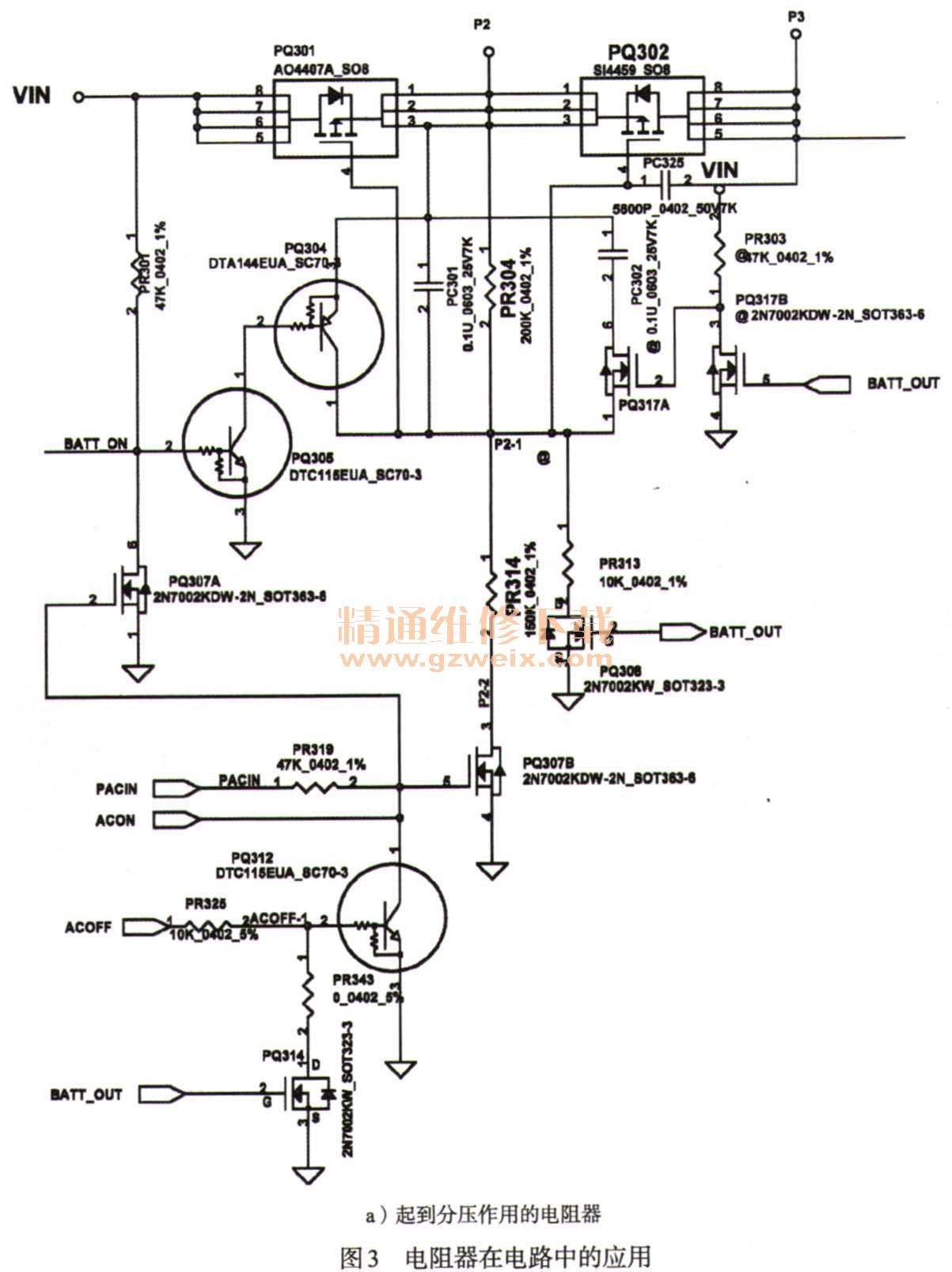

图3a中的电阻器PR304和电阻器PR314在电路中起到分压作用,经过这两个电阻器的分压后,场效应管PQ302导通。

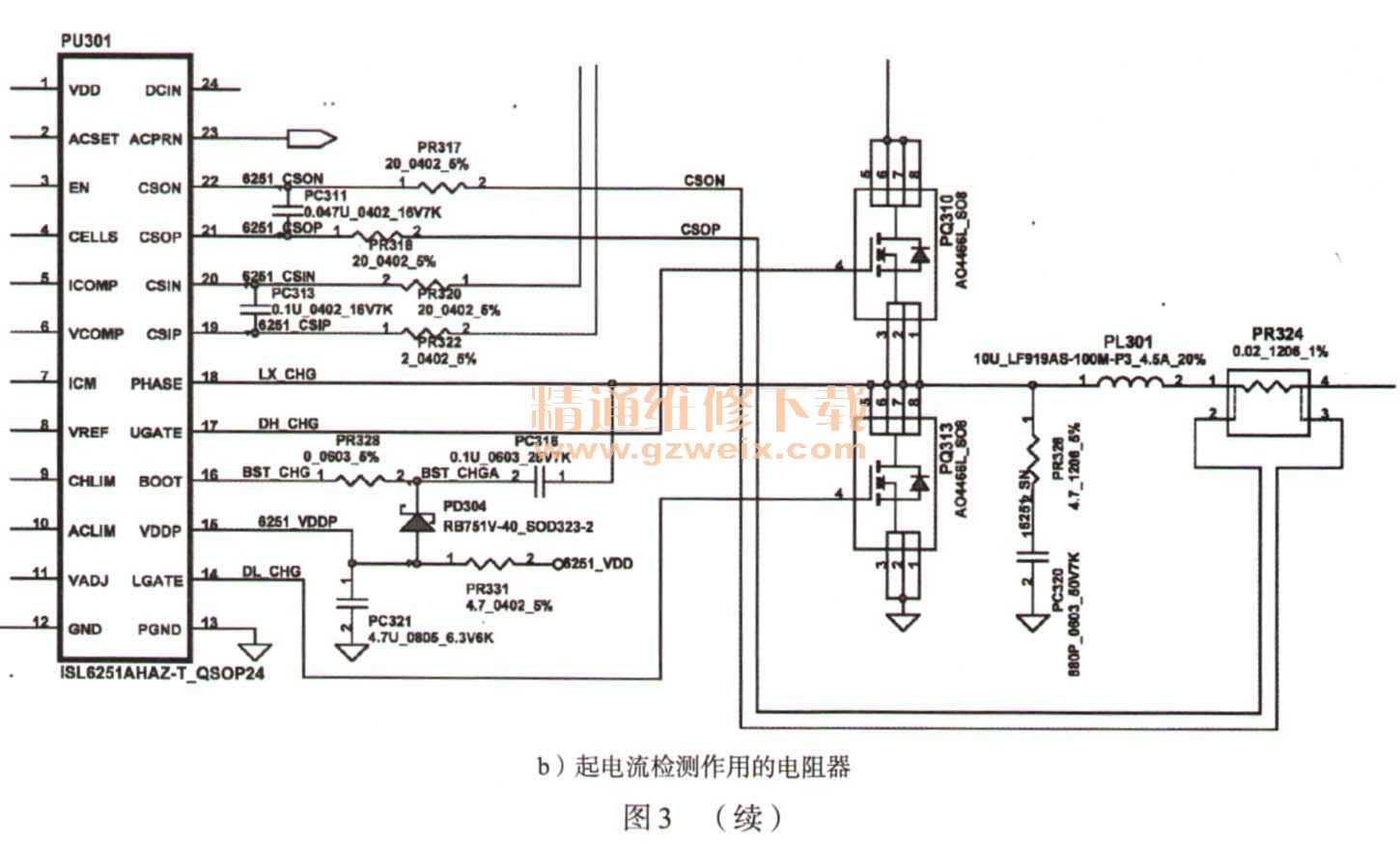

图3b中的充电控制芯片IS16251的第21引脚和第22引脚连接在电阻器PR324两端,从而实现充电控制芯片对可充电电池的充电电流检测。
1.3电阻器好坏检测实例
1.电阻器好坏判断方法
电阻器好坏的检测方法可以分为两种,第一种方法是在路检测,即不需要把电阻器从电路板上拆焊下来,直接进行检测。在路检测电阻器的好处是省时省力,但也比较容易出现较大的误差。
第二种方法是开路检测,即将电阻器从电路板上拆焊下来后检测。开路检测比较费时费力,但是检测结果比较准确。
在打印机的检修过程中,电阻器通常使用万用表进行检测。
日常使用的万用表都有专用的电阻挡用于电子元器件阻值的测量。通常电阻器的检测就是检测其自身阻值是否正常,从而判断其好坏。在路检测电阻器时,最好使用数字万用表进行检测,若检测出的阻值等于或稍小于被测电阻器的标称阻值,则说明被测电阻器基本正常。
使用数字万用表检测电阻器的基本方法如下。
步骤01 选用数字万用表的电阻档,根据被测电阻器的阻值大小选择合适的量程,如果不知道电阻器的阻值,应从最大量程开始逐渐向小量程进行切换,直到能够精确地测出被测电阻器的阻值为止。
步骤02 在数字万用表调试好之后,将数字万用表的红色表笔和黑色表笔分别接被测电阻器的两端。通常情况下,为了保证测试结果的准确性,须交换表笔后再测试一次。
步骤03 如果数字万用表的显示屏显示的数值等于或稍小于被测电阻器的标称阻值,则说明被测电阻器基本正常。
步骤04 如果数字万用表的显示屏显示的数值远远小于或大于被测电阻器的标称阻值或0时,则说明被测电阻器已经损坏,或存在开焊、虚焊等问题,须对其进行加焊或更换处理。如图4所示为电阻器检测的实物图。
2.贴片电阻检测实例
贴片电阻器的检测主要分为两种方法:一种是在路检测,另一种是开路检测。这和圆柱形电阻器的检测方法类似。实际操作时一般采用在路检测,只有在路检测无法判断其好坏时才采用开路检测。
贴片电阻器的在路检测方法如下。
步骤01 在路检测贴片电阻器时,首先要将电阻器所在电路板的供电电源断开,对贴片电阻器进行观察,如果有明显烧焦、虚焊等情况,基本可以锁定故障了。接着根据贴片电阻的标称电阻读出电阻器的阻值。如图5所示,本次检测的贴片电阻的标称为473,即它的标称阻值为47KΩ。
步骤02 如图6所示,清理待测贴片电阻器各引脚的灰尘,如果有锈渍,也可以拿细砂纸打磨一下,否则会影响检测结果。如果问题不大,拿纸巾轻轻擦拭即可。擦拭时不可太过用力,以免损坏器件。

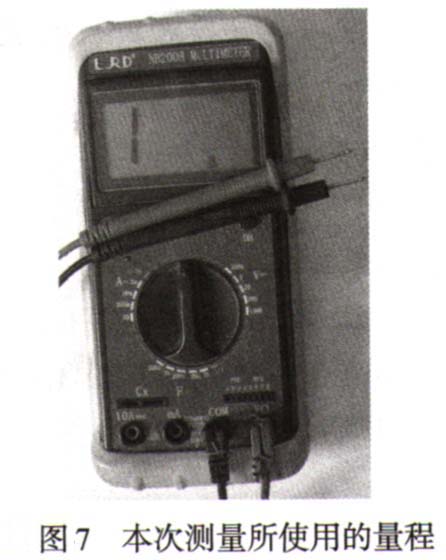

步骤03 清洁完毕后就可以开始测量了,根据贴片电阻器的标称阻值调节万用表的量程。此次被测贴片电阻器标称阻值为47 KΩ,根据需要将量程选择在200K,并将黑表笔插进COM孔,红表笔插进VΩ孔,如图7所示。
步骤04 将万用表的红、黑表笔分别搭在贴片电阻器的两脚的焊点上,观察万用表显示的数值,记录测量值为46.5,如图8所示。

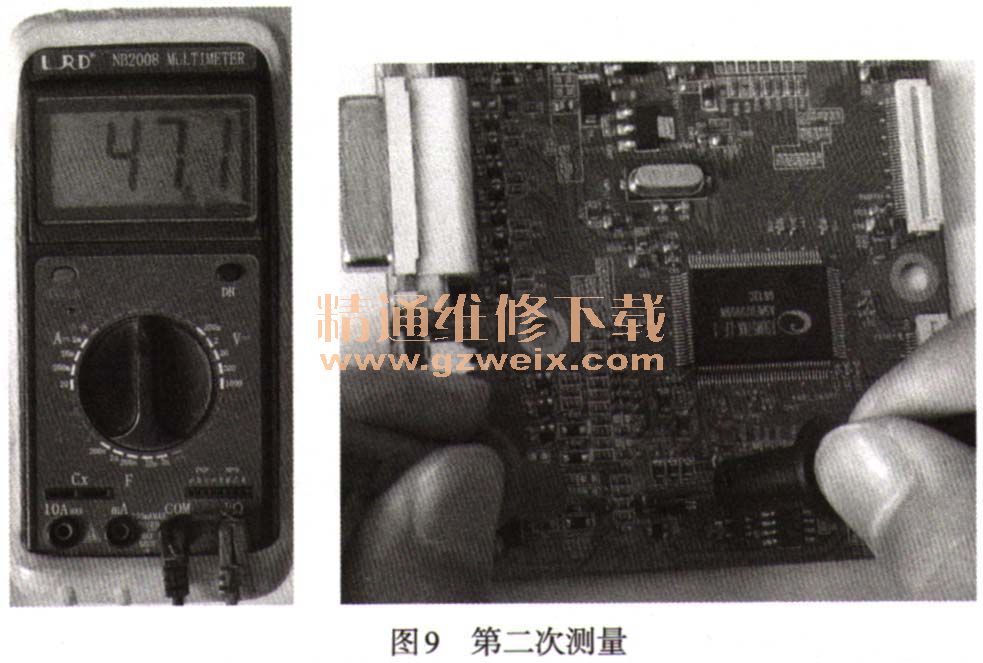

步骤05 将红、黑表笔互换位置,再次测量,记录第2次测量的值为47.1,如图9所示。
步骤06 从两次测量中取测量值较大的一次的测量值作为参考阻值,即取47.1 KΩ作为参考阻值。
