1.1 针式打印机电源电路的结构
针式打印机的电源电路主要为打印机提供两路工作电压，其中一路为+5V或+9V电压，主要为主板逻辑电路、操作面板指示灯、字车/走纸电机保持等提供工作电压；另一路为高压电源，一般针式打印机为+33V、+34V、+35V或+36V等（各个型号打印机的电压有所不同），主要为打印头驱动、字车电机驱动、走纸电机驱动等提供工作电压。
针式打印机的电源电路一般采用开关稳压电路。其主要由线性滤波电路、桥式整流滤波电路、主开关电路（开关变压器、开关管等）、整流滤波电路、稳压控制电路、保护电路、线性稳压器等组成。如图1所示为针式打印机电源电路方框图及实物图。
1.2 针式打印机电源电路的工作原理

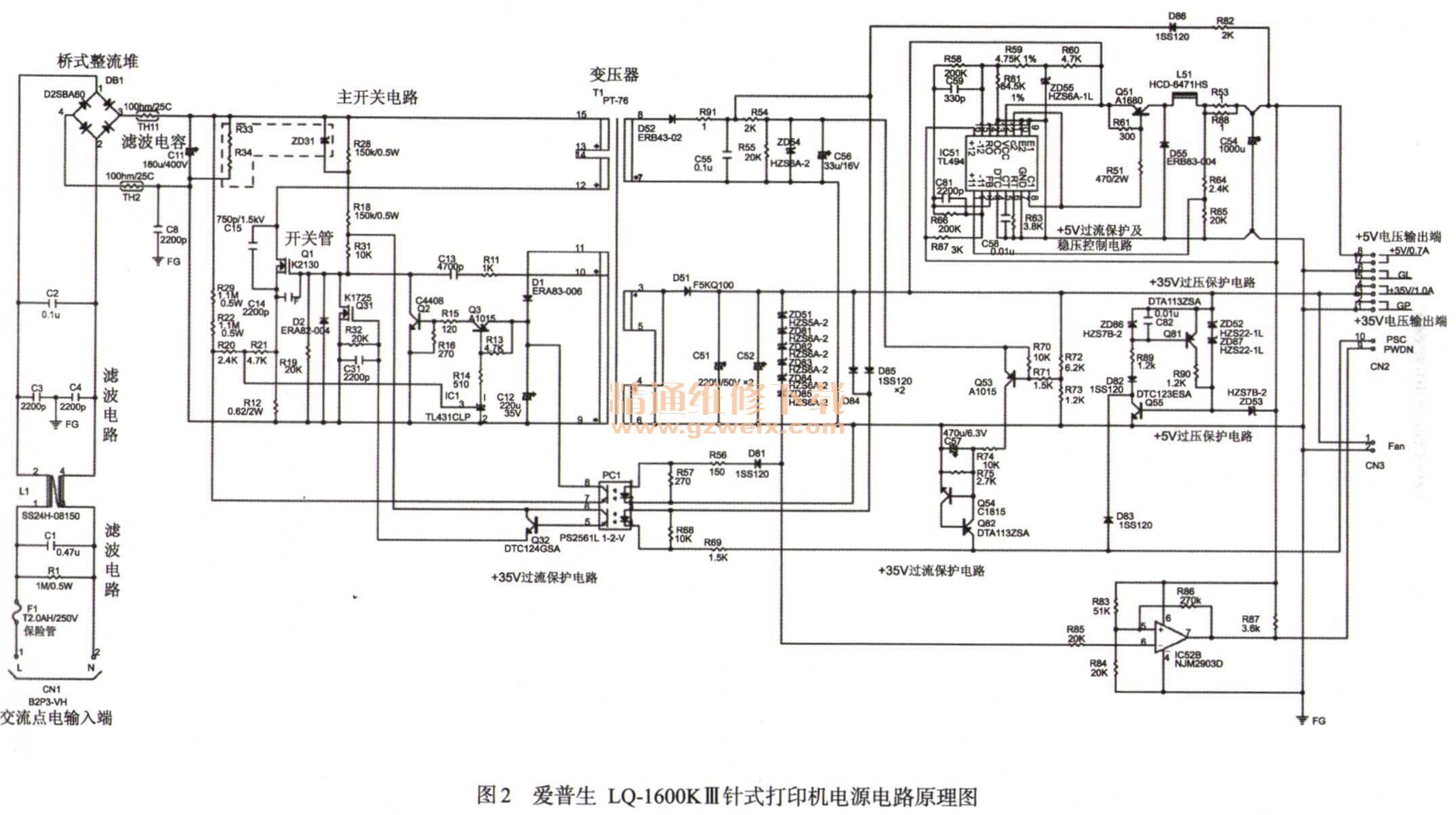

下面以爱普生1Q-1600KⅢ型针式打印机为例淞针式打印机的电源电路。爱普生1Q-1600 KⅢ型针式打印机的电源电路主要由整流滤波电路、浪涌抑制电路、主开关电路、+35V/+5V稳压电路、过压保护电路、过流保护电路等组成，其电源电路原理图如图2所示。
1．整流滤波电路及浪涌抑制电路
交流输入电压经输入滤波电路（由电容C1、C2、C3、C4和电感11组成）滤波后，被送至DB 1桥式整流堆进行全波整流，再经电解电容C11滤波后，输出310V直流高压。
电源打开前，电容C11的电压为0V，所以打开电源的瞬间，电容C11短路，此时经DB 1整流桥堆输出的流过电阻R33、电阻R34、电容C11上的电流是一个很大的浪涌电流。由电容的零态响应原理可知，若电源在输入交流电压的峰值时被打开，此时的浪涌电流最大。不过由于电容C11回路上的电阻R33、R34的作用，浪涌电流被抑制，起到保护的作用。
2．主开关电路
当电源接通时，交流220V电源经过电容C1、C2、C3、C4和电感11滤波，经过DB1整流后，再经过滤波电容C11滤波后，输出310V直流高压。此直流电压经开关变压器T1初级线圈的12-15绕组加到开关管Q1的集电极（C极）；与此同时，直流高压经启动电阻R28、 R18、 R31给开关管Q1的基极（B极）提供电流，使开关管Q1导通。
开关管Q1导通后，在集电极上产生的集电极电流Ic，从小变大。在变压器T1初级线圈的12-15绕组上产生一个阻止Ic增大的自感电动势，极性为上正下负，同时在变压器T1次级线圈的9-10绕组上产生一个感应电动势，极性也是上正下负。其感应电动势通过电阻R11、电容C13加到开关管Q1的基极，使基极的电位提高，基极电流加大。因此开关管Q1的集电极电流也相应地增加。Ic的增加使变压器T1初级线圈的12-15绕组和次级线圈的9-10绕组上的感应电动势也随之增大，次级线圈的9-10绕组的感应电动势通过电阻R11加在开关管Q1基极的电压提高，从而使集电极电流增加更快，这种正反馈过程使开关管Q1很快进入饱和状态。
当开关管Q1趋于饱和时，其集电极电流的变化速率变小，使得开关变压器T1初级线圈的12-15绕组感应出一个反电动势，极性为上负下正。同时，在变压器T1次级线圈的9-10绕组上产生一个反电动势，极性也是上负下正。此反电动势通过二极管D2使开关管Q1的基极与发射极之间受反偏压作用而趋于截止。
开关管Q1截止后，又在启动电流的作用下产生正反馈，使开关管Q1又导通，这样周而复始地导通、截止，便在变压器T1上产生振荡电压。
3. +35V电源
当开关管Q1导通时，变压器T1初级线圈的12-15绕组上产生的自感电动势是上正下负，在变压器T1次级线圈的4-8绕组中产生感应电动势，方向是上负下正，二极管D52处于反偏状态，此时变压器T1次级线圈的4-8绕组相当于开路无电流通过。这时可以把开关变压器T1初级线圈的12-15绕组看成一个纯电感。在开关管Q1导通的时间里，把直流高压所提供的能量全部存储在开关变压器T1初级线圈的12-15绕组中。当开关管Q1截止时，开关变压器T1次级线圈的4-8绕组上将感应出一个上正下负的电动势，二极管D52处于正偏状态，电感中存储的能量通过二极管D52半波整流后，再经过电容C55、C56滤波后，得到+35V电压。
4. +35V/+5V过压保护电路
过压保护电路由稳压管ZD52、ZD87、ZD53，光电藕合器PC1，场效应管Q31，三极管Q32组成。其中，稳压管ZD52、ZD87用于检测+35V电压，稳压管ZD53用于检测+5V电压。当+35V输出电压大于42.42V或+5V电压大于7.5V时，稳压管ZD52、ZD87或ZD53就会被击穿导通，并经过光电藕合器PC1反馈到主开关电路，使开关管Q1的基极电位经三极管Q32、场效应管Q31被拉至趋于0V，使开关管Q1截止，主开关电路停止工作，从而保护了整个电源。当这些保护电路任何一个开始动作后，除非关闭电源再开，否则电路一直处于保护。
