电源电路常见故障诊断维修
    2.1 电源电路常见故障分析

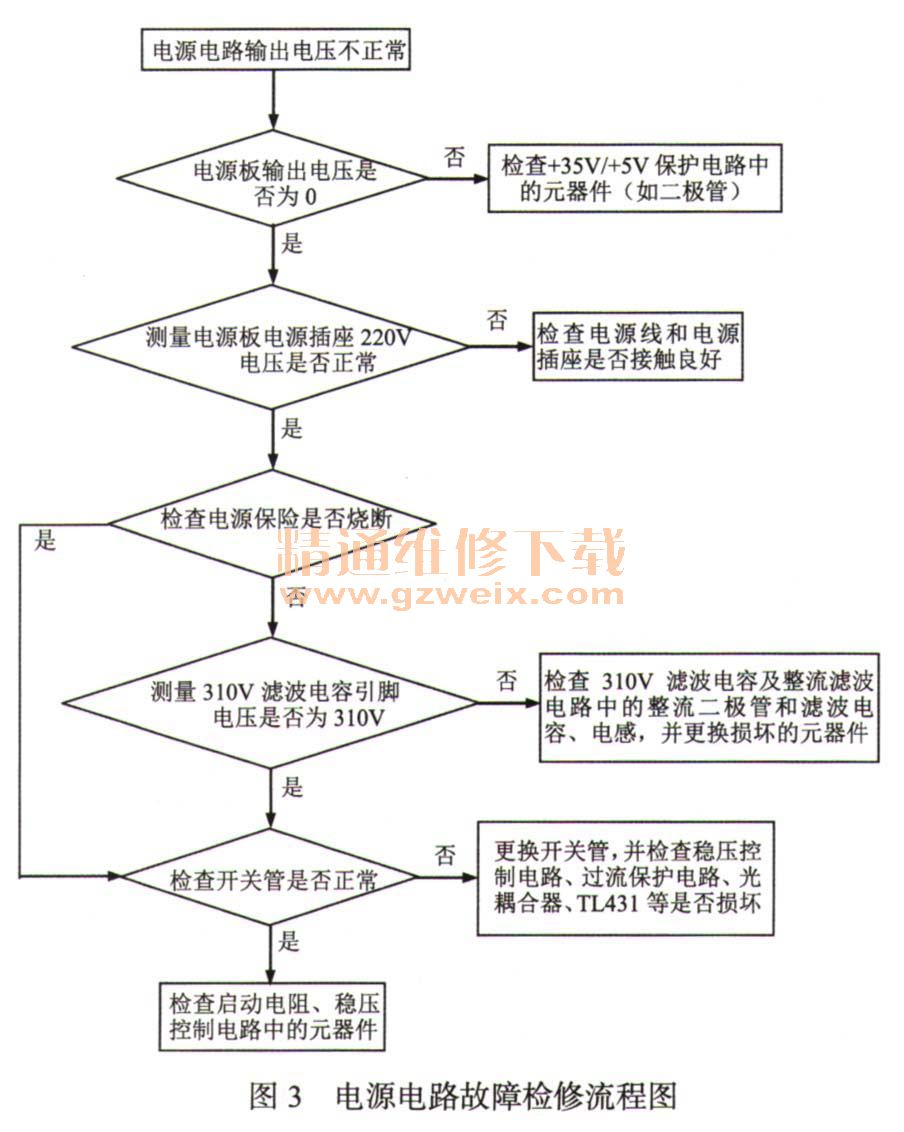

    针式打印机的常见故障主要表现为无输出电压。造成针式打印机电源电路故障的原因可能是保险管烧坏、滤波电容损坏、开关管烧坏、稳压电路异常、保护电路异常等。图5-3所示为电源电路故障检修流程图。
    针式打印机电源电路出现故障后，常见的故障现象主要有以下几种。
    1）按电源开关后，电源指示灯不亮，打印机无反应。
    2）按电源开关后，电源指示灯一闪即灭。
    3）按电源开关后，电源风扇转动，但打印机电源指示灯不亮，无任何动作。
    4）按电源开关后，打印机无反应，检查后发现总是烧保险管。

    2.2 打印机无电源
    1．故障原因
    造成针式打印机无电源故障的原因主要有以下几种。
    1）输入电源线的电压不正常。
    2）电源PCB连接器的插头没连接好。
    3）电源板上的保险管烧坏。
   4）控制电路损坏。
    2．故障测试及维修方法
    针式打印机无电源故障的测试及维修方法如下。
    步骤01  检查输入电源线的电压是否在允许电压范围内（允许电压范围为180~264V AC）。
    步骤02  如果电压在允许范围内，接着检查电源PCB连接器的插头是否连接好。如果没有连接好，将其连接牢固。
    步骤03  如果电源PCB连接器的插头连接牢固，检查电源板上的保险管是否烧断，如果烧坏，更换新的保险管。当电源PCB连接器的插头没有连接上时，开启打印机的电源，如果新的保险管也烧断，则电源板损坏，必须更换。
    步骤04  如果保险管正常，检查控制电路是否损坏。如果损坏，更换主板单元。
