1.3 开机复位电路
    当开启电源时，VL端电压立即上升到+7.5V（典型值），复位芯片（IC6）输出系统复位信号（低电平）。当CPU和门阵列接收到复位芯片发送过来的低电平后，自身进行复位。如图5所示为开机复位电路。

    1.4 关闭电源传感器电路
    当切断电源供电时，VP（+35V）迅速下降到+25V（典型值），传感器芯片（IC7）输出系
统复位信号（低电平）。CPU接收到由传感器芯片发送的这个低电平信号后，自身进行复位。如图6所示为关闭电源传感器电路。

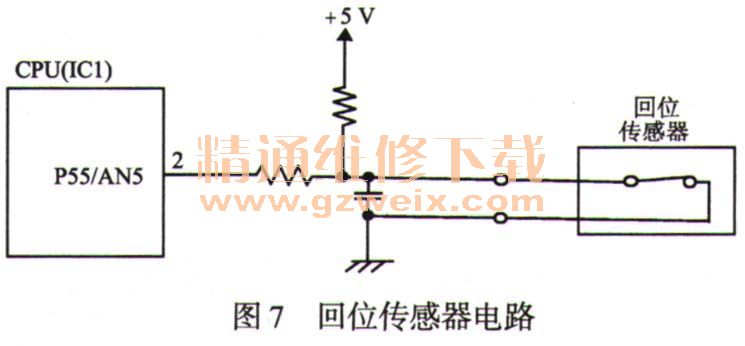

    1.5 回位传感器电路
    有的针式打印机有一个连接器开关用于检测打印头的回位。当打开打印机电源时，CPU接收到来自字车初始位置（HP）传感器的信号，此时字车确认已回位。当字车处于回位位置时，连接器开关打开（OFF）；当字车离开回位位置时，连接器开关关闭（ON）。如图7所示为回位传感器电路。

    1.6 纸尽传感器电路
    纸尽传感器电路用于检测纸尽。当打开打印机电源时，CPU接收到来自连接器开关的信号，此时确认已经纸尽。当没有纸时，连接器开关关闭（ON）；当插入纸张时，连接器开关打开（OFF）。如图8所示为纸尽传感器电路。

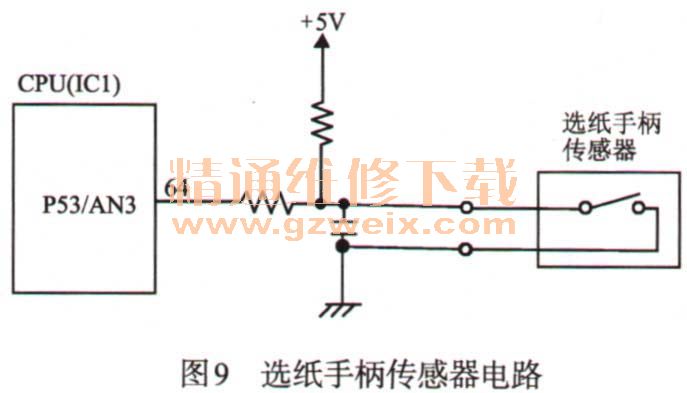

    1.7 选纸手柄传感器电路
    选纸手柄传感器电路用于检测处理纸张的类型。当打开打印机电源时，CPU接收到来自连接器开关的信号，表示此时的进纸方式是用摩擦进纸或拖纸器进纸。当选择摩擦进纸方式时，连接器开关开启（OFF）；当选择拖纸器进纸方式时，连接器开关关闭（ON）。如图9所示为选纸手柄传感器电路。

    1.8 字车电机驱动电路

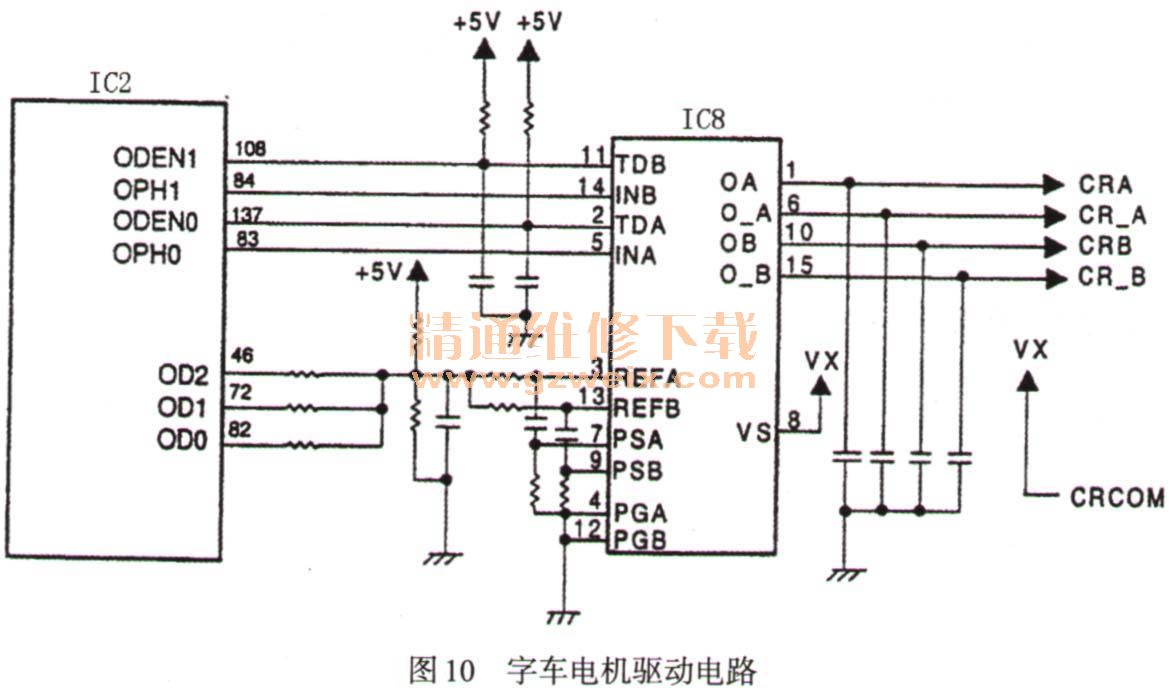

    如图10所示为字车电机驱动电路。字车电机驱动采用开环恒流斩波驱动。电机用2-2phase激励或4-2phase激励驱动。

    CPU的3~6脚（MO0~MO3）用于控制步进电机的相位，向步进电机发出相位控制信号。字车电机驱动IC（IC8）检测字车电机线圈的电流值和调整电流。电流值由门阵列（IC2）发出。信号被发送到CPU的OD0~OD2引脚端。CPU的ODEN0~1和OPH0~1控制步进电机。

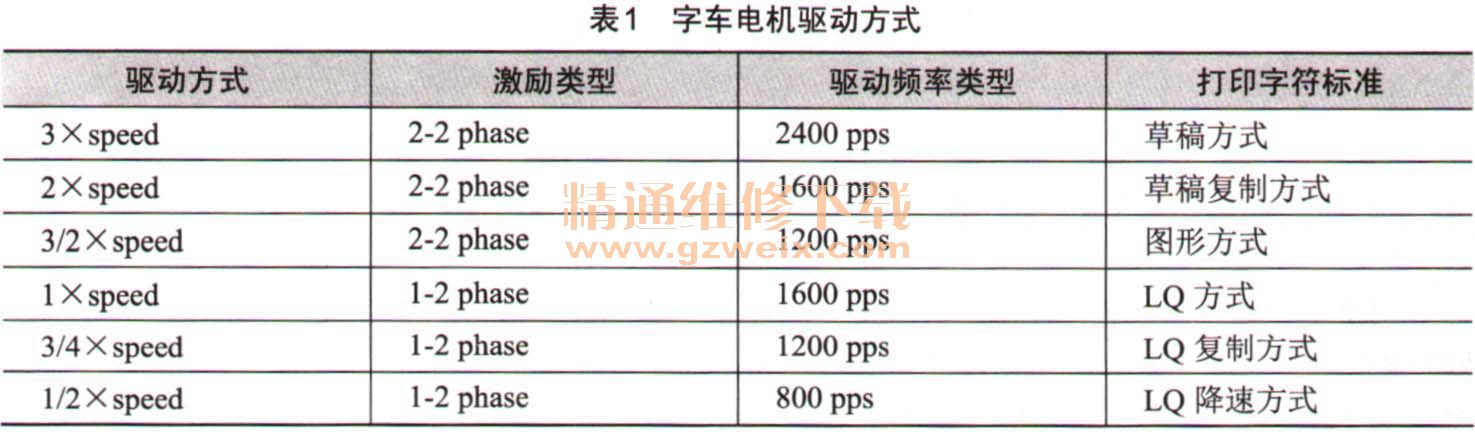

    如表1所示为字车电机驱动方式。

    1.9 走纸电机驱动电路

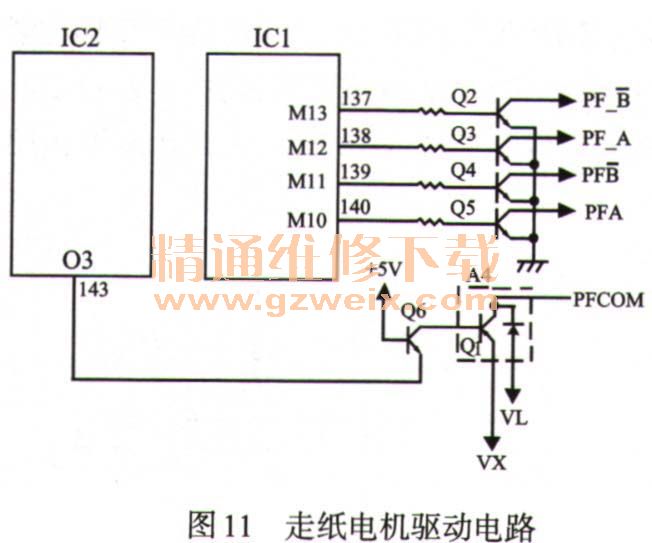

    如图11所示为走纸电机驱动电路（它采用开环、4-2 phase激励恒压控制驱动）。

   CPU的接口（7~10脚）用于控制步进电机。IC 1输出的脉冲信号控制4只晶体管和步进电机。电机被6步驱动，300pps、500pps、600pps、1000pps、1200pps和1300pps，使得它与要求的电压、纸张处理条件和进纸量相一致，CPU控制电机驱动。此时，通过门阵列芯片IC2经Q1和Q6使得PF公共端的电压VX（+35V）降低到VL（+5V）。

    1.10 打印头驱动电路
    如图12所示为打印头的驱动电路，已扩展为图像数据的打印数据，通过CPU （IC 1）的解码并传输给锁存门阵列电路（IC2）系统。IC1的第62脚AN1端对+35V DC电压进行取样，并根据+35VDC的取样电平决定打印头的驱动信号的脉宽长度，这样就能保持打印头的供给能量在一个恒定的水平。如果检测到+35VDC电平偏高，IC1缩短输出脉宽；如果检测到+35VDC电平偏低，IC1增长输出脉宽。

    1.11 接口电路
    （1）并行接口电路

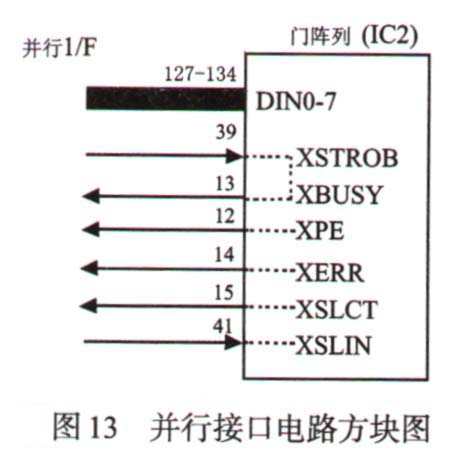

    如图13所示为并行接口电路方块图。通过XSTROB信号使得主机发送的数据锁定在门阵列内。门阵列输出XBUSY信号，主机发送的更多数据会自动停止。

    （2）串行接口电路
    如图14所示为串行接口电路方框图，该串行接口符合EIA-232D标准，RXD是CPU的I/O接口通过IC4从主机接收的数据。从CPU发出的数据被传送到输入缓冲存储器中，当打印机接收到CR代码或缓存器溢满时开始打印。

    1.12 EEPROM控制电路
    如图15所示为EEPROM控制电路方框图，EEPROM（IC3）存储诸如页顶位置、撕纸位置等出厂设置菜单的参数。EEPROM是非电压存储器，所以在关掉电源时存储的数据不会丢失。因为EEPROM是一个串行I/O设备，所以CPU将8位数据转换为串行数据。

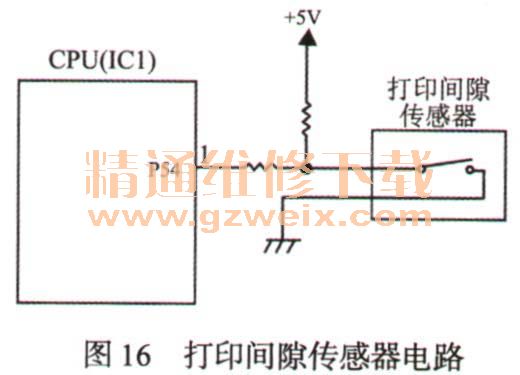

    1.13 打印间隙传感器电路
    打印机上有一个连接器开关用于检测PG调节手柄的位置。当CPU接收到一个来自PG传感器的信号时，便可以判别PG调节手柄的位置。当打印机处于拷贝方式（PG调节手柄位置：2~6）时，连接器开关打开（OFF）；当打印机处于正常方式（PG调节手柄位置：-1~+1）时，连接器开关关闭（ON）。在拷贝方式时，打印速度会减慢。如图16所示为打印间隙传感器电路。
