3.2 路上行驶

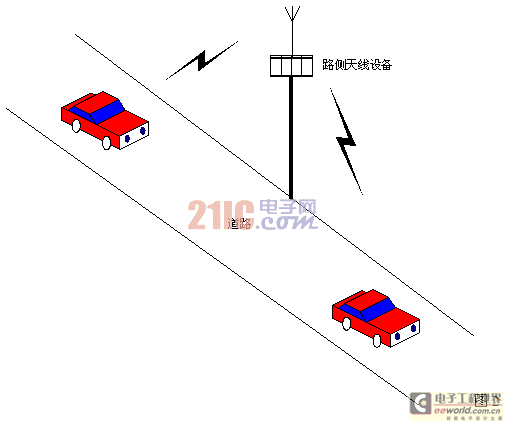

      如图2所示，路侧天线设备设置在路边，持续对外播发所在路段的路径标识码信息。车载电子标签随车辆在路网内移动时，不断检测有无路侧天线设备发出的路径标识码信息，如果有则接收路径标识码信息并顺序保存在存储单元中。

在系统应用软件方面，则需要对入口信息写入、出口路径判断与计费收费等功能模块进行增设或改造，主要是增加新设备的接口模块、对路径信息进行采集和分析，并在原有数据库中增加与路径相关的数据字段等。

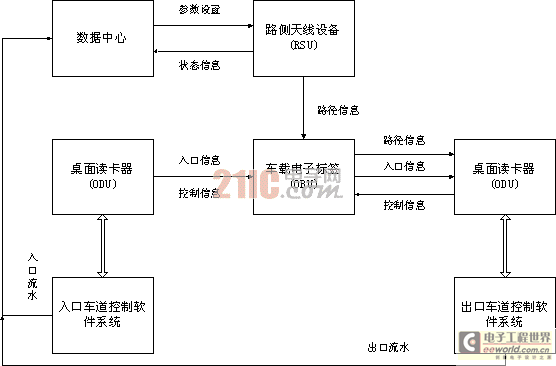

      4.1 系统结构与信息流

      4.2 入口车道发卡程序

      收费员把电子标签（OBU）放置在桌面双频读卡器（ODU）上，ODU在车道软件系统控制下对OBU进行发行处理，发行成功后，收费员把OBU交给车辆驾驶员。具体包括：

　　※ 收费员把OBU放在双频读卡器（ODU）的刷卡区内；

　　※ ODU在软件系统控制下完成OBU初始化；

　　※ ODU在软件系统控制下把OBU设置为工作模式；

　　※ ODU在软件系统控制下把入口信息写入OBU；

　　※ 发行成功，系统记录发行信息，形成流水；

　　※ 收费员把OBU交给车辆驾驶员；

　　※ 系统通过一定的机制和方式把入口流水上传到数据中心。

      4.3 路径标识程序

      路侧天线（RSU）控制软件通过无线网络远程设置RSU的路径标识编码，设置成功后，RSU进入持续广播路径标识码信息的工作模式。

　　RSU设置程序如下：

　　※ RSU完成工程安装后处于上电工作状态，内置SIM卡处于有效状态；

　　※ RSU控制软件通过无线网络远程设置RSU的发射功率；

　　※ RSU控制软件通过无线网络远程设置RSU的路径标识码；

　　※ RSU控制软件通过无线网络远程设置RSU进入持续发送路径标识码信息工作模式；

　　※ 车载电子标签随车辆在路网内移动时，不断检测有无路侧天线发出的路径标识码信息，如果有则接收路径标识码信息并顺序保存在存储单元中。

      4.4 出口车道收费程序

      车辆驾驶员把OBU交给收费员，收费员把OBU放置在桌面读卡器（ODU）上，ODU在车道软件系统控制下与OBU进行信息交互，完成收费应用流程。
具体操作程序如下：

　　收费员把OBU放在读卡器刷卡区内；

　　※ ODU在软件系统控制下读取OBU保存的入口信息；

　　※ ODU在软件系统控制下读取OBU保存的路径信息；

　　※ ODU在软件系统控制下完成清除OBU数据的操作；

　　※ ODU在软件系统控制下把OBU设置为休眠模式；

　　※ 收费系统进行计费处理，成功后形成交易流水；

　　※ 系统通过一定的机制和方式把出口流水上传到数据中心。

5、关键设备

      高速公路RFID多义性路径识别系统中采用的关键设备主要有车载电子标签（OBU）、桌面读写机具（ODU）和路侧天线设备（RSU）。

      金溢科技为高速公路RFID多义性路径识别系统提供全套关键设备，其中：

      ※ 车载电子标签――可选用金溢DC200型双频电子标签（OBU）；

      ※ 桌面读写机具――可选用金溢iSpeedy-K2型双频读卡器（ODU）；

      ※ 路侧天线设备――可选用金溢Sharp-T10型信标基站（RSU）。

      上述产品完全满足既定的技术指标和多义性路径识别系统的实际需要。

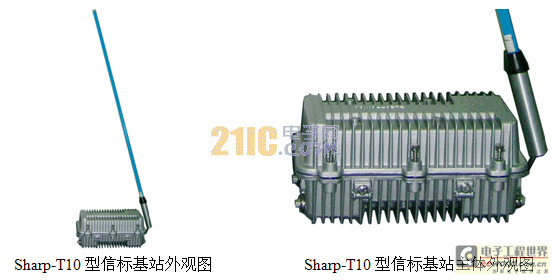

      5.1 Sharp-T10型信标基站（RSU）

      5.1.1 简介
