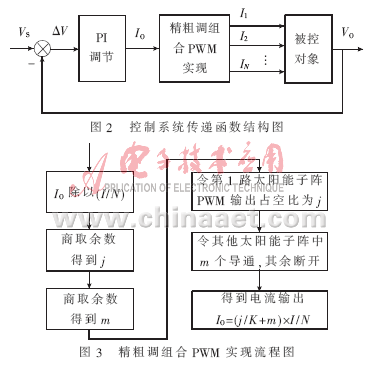

本方案只有1个光伏子阵列采用PWM控制，其余的光伏子阵列仍然采用普通的开关控制，与全部光伏阵列并联后进行总的PWM控制相比，这种精粗调组合实现的PWM精确控制其PWM开关能量损耗减少了(N-1)/N(N为光伏子阵列个数)，缩小了散热片体积；由于仍然采用多个独立的光伏子阵列分别控制，在相同的电压等级下，对功率开关器件的电流等级要求很低，可以采用低成本的功率开关器件并联实现1个子阵[5]，降低了成本，同时又兼有对全部光伏阵列进行PWM控制的高精度电流输出，经测试系统稳压输出符合国家标准[6]。由于参与PWM斩波的电流小，电磁兼容性好，已经通过了电磁兼容标准测试，并取得CE认证。已在-48 V标称电压、30 A~400 A电流范围的系列光伏控制器上得到实际应用。运行实践表明，此方案完全达到了预期设计效果。
