三相BLDC和PMSM设计的低压马达控制方案
来源：本站整理  作者：佚名  2010-06-20 10:44:17




图10. 控制驱动板电路图:微插头和其它电路-编码器/霍尔传感器和CAN

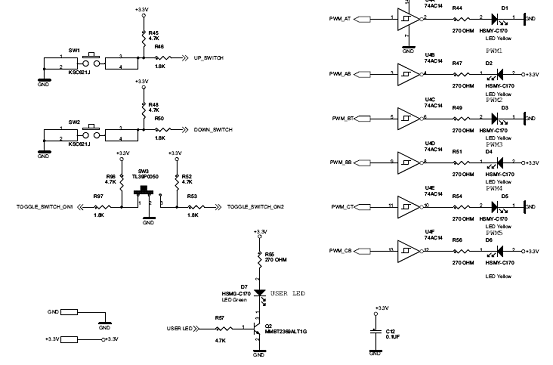

图11. 控制驱动板电路图:微插头和其它电路-开关,用户和PWM LED

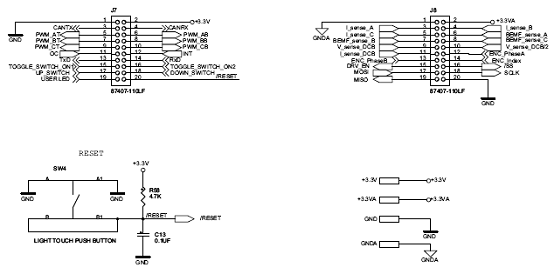

图12. 控制驱动板电路图:微插头和其它电路-子板连接器和RESET

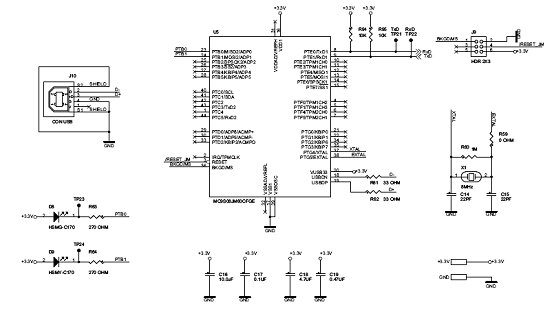

图13. 控制驱动板电路图:微插头和其它电路-USB/SCI桥

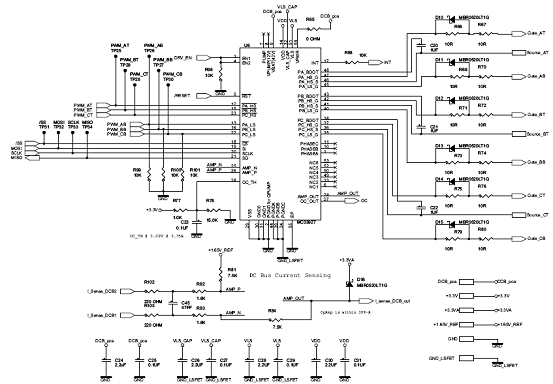

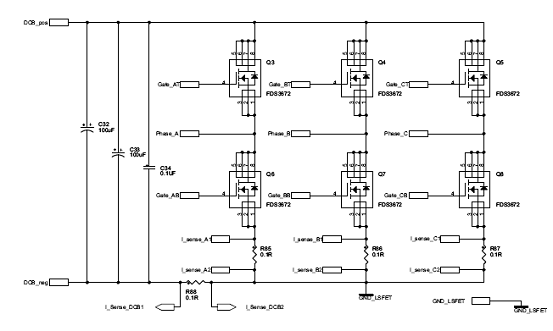

图14. 控制驱动板电路图:MOSFET驱动器

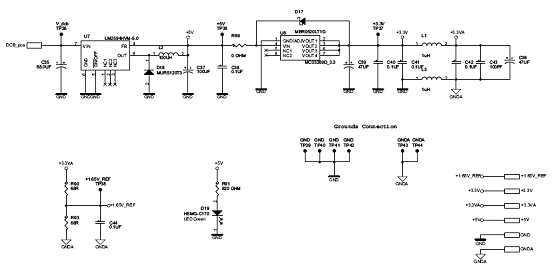

图15. 控制驱动板电路图:电源电路

图16. 控制驱动板电路图:电源电路(2)

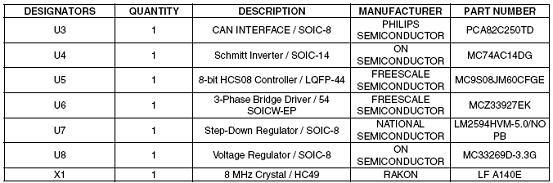

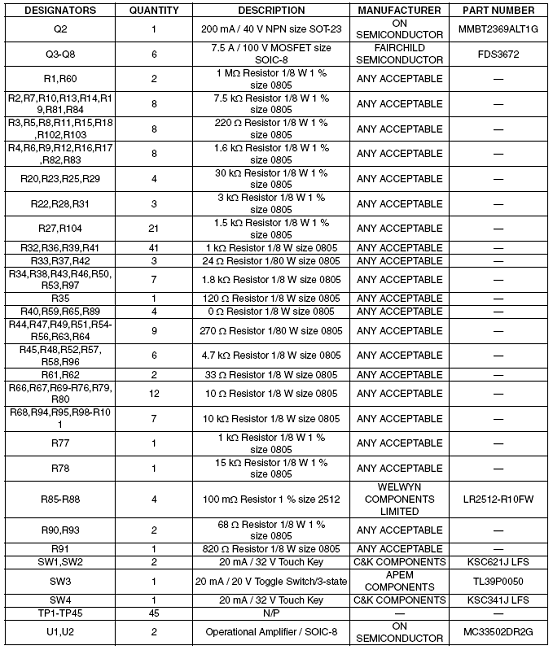

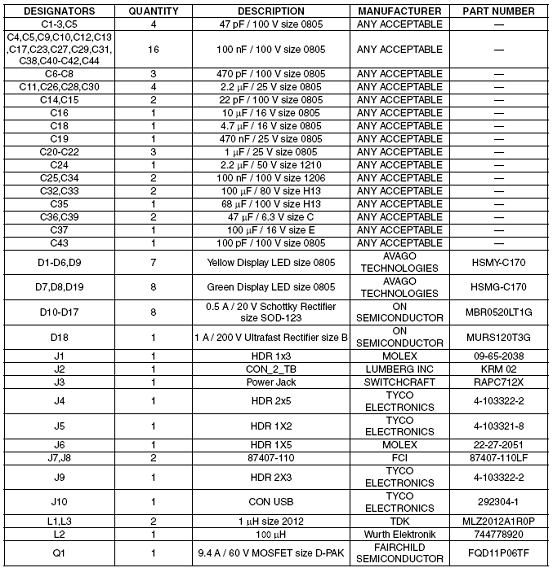

控制驱动板材料清单(BOM):


上一页  [1] [2] [3]  下一页
