三相BLDC和PMSM设计的低压马达控制方案
来源：本站整理  作者：佚名  2010-06-20 10:44:17




图4. 控制驱动板方框图

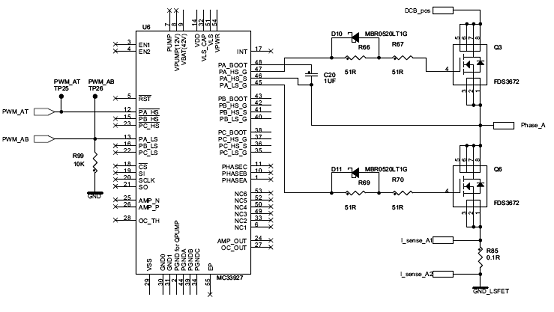

图5. 相位输出电路图

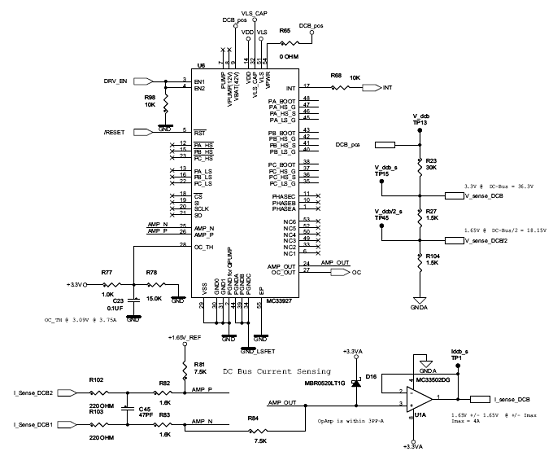

图6. 总线反馈电路图

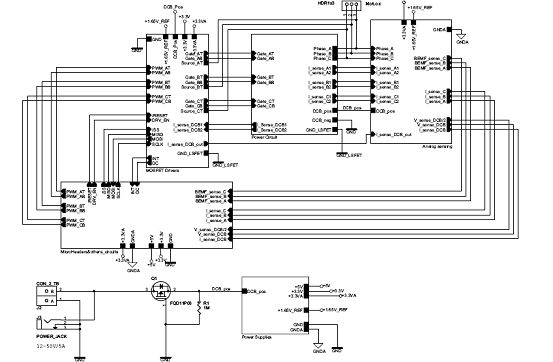

图7. 控制驱动板电路图

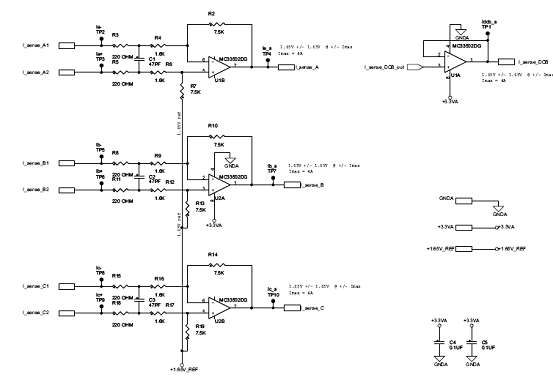

图8. 控制驱动板电路图:模拟检测-相电流检测

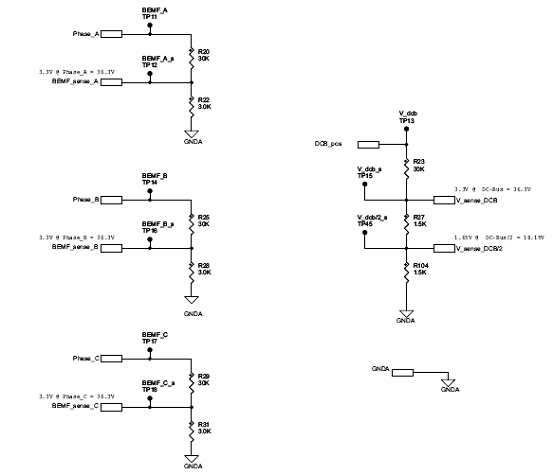

图9. 控制驱动板电路图:模拟检测-后EMF检测

上一页  [1] [2] [3]
