可产生±10MV/℃补偿电压的温度补偿发生电路
来源:本站整理  作者:佚名  2010-06-20 10:44:35



电路的功能

当直流放大器的失调漂移为线性时,如果把本电路的输出加到电路中进行补偿,就可把失调漂移抵消。本电路与单纯的二极管补偿电路不同,它可以随意设定基准温度和补偿斜率,因此,可对整个电路进行调整。

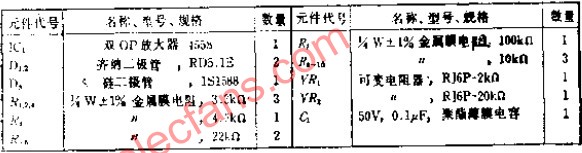

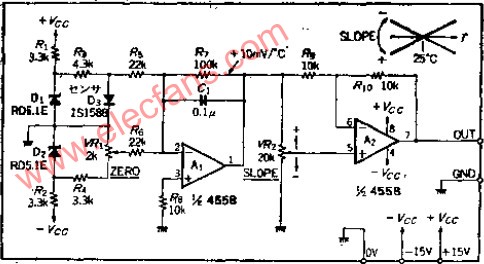

电路工作原理

温度传感器如使用普通硅二极管,大约可获得-2.2MV/℃的变化量。用OP放大器A1把基准温度下的正向正降移至零,只把变化部分放大约5倍,获得+10MV/℃的输出。

OP放大器A2是一个用可变电阻随意改变增益和极性的电路,可以产生从正到负任何温度系数的电压。
