图5为TDA2086触发脉冲相位角为60°时的加热器供电情况，其导通角为120°。图6为TDA2086触发脉冲相位角为100°时，加热器供电情况，其导通角为80°。

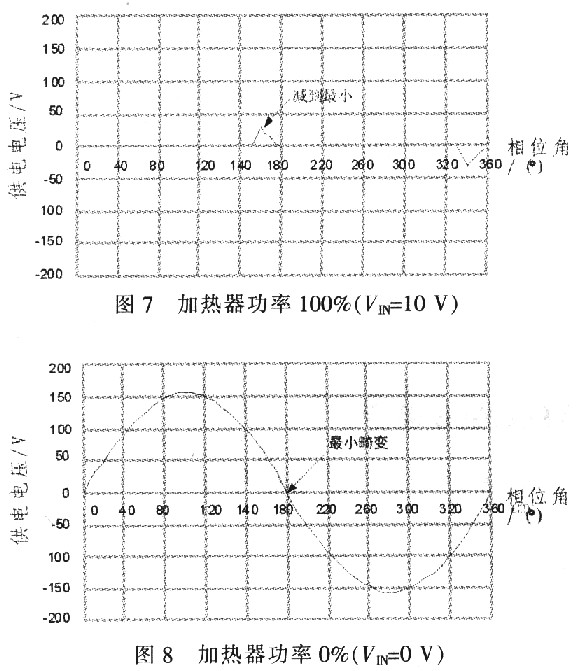

    随着触发脉冲相位角变化，加热器供电功率也随之变化，继而控制残留液杯液位，样品进入量与排出量平衡时蒸发器内残留液杯内所对应的温度值，即为该回收百分率的沸点温度或干点。双向可控硅TRAICl的触发脉冲是负值，这样可防止供电电压的干扰及误触发信号(触发信号为50μs，大于100 mA的负脉冲)。VRl、VR2为运算放大器LM324的微调电位器。将示波器正极接入图4中的D点，示波器地极接0 V。当输入信号VIN=10 V时(加热器功率100％)，调整VRl使相位控制波形减至最小，如图7所示。输入信号为VIN=0 V时(加热器功率O％)，示波器应显示完整波形，调整VR2使相位控制波形过零位的畸变减至最小，如图8所示。由该温度控制电路所构成的干点分析仪测量精度高，液位控制精度
高于1．0％，液位变化大于±0_35 mm。

4 结束语
    由TDA2086相位控制集成器构成的温度控制电路是D86型干点分析仪的核心，该干点分析仪广泛应用于化工领域，已成功应用于某石化千万吨／年炼油工程的常减压蒸馏装置、腊油加氢精制装置、石脑油加氢装置中。经实践证明：该干点分析仪运行平稳，满足工艺设计要求，响应时间为3 min。
