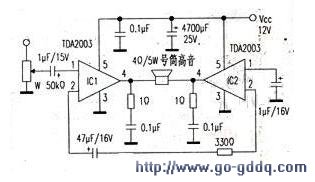

该电路为了在12V汽车电瓶供电情况下获得较大的输出功率，驱动1只4Ω/15W标称功率的高音扬声器发出洪亮的声音作宣传用，采用了典型的双集成块BTL应用电路。这种功放电路形式理论上可达到单只集成块4倍的输出功率，由于功耗及安全的考虑，输出功率在实际应用时多数控制在单只集成块的2倍左右。这种电路在本质上仍属OTL电路，其输出功率与负载阻抗有密切关系，在工作时有一个最佳负载阻抗值。电路见图。

　　此电路的电气参数为VOC=12V，RL=4Ω，Po=20W，若RL=8Ω，则Po=12W。所以正确配接阻抗值合适的扬声器必须引起足够的重视，也是保证功放正常工作的必要条件之一。ICl、IC2可共用一块铝板散热，尺寸应不小于15cm×5cm×2mm，保证夏季也能安全工作，并且在IC散热片与铝板之间应涂一层优质散热硅脂，最大限度减少热阻。用建材市场上常见的铝型材截一段当散热器效果很好，并且有利于固定。由于此电路元件较少，可先把IC1、IC2和散热器固定好，其他元件采用搭焊的方式连接，注意在元件两脚连接时应用镊子弯成一个小圆套，一个元件的腿从另一个元件的小圆套中穿过，然后再用足量的焊锡焊牢，千万不可图省事只用焊锡连接，因为焊锡刚性差，受振动后易脱焊。
