摘要：地震检波器测试仪是地质勘探、石油开发、地层探测等领域重要的测试仪器之一。本设计基于MMA7455L加速度传感器，与以往产品相比，该装置的功耗、体积、重量均大大减小，具有良好的应用前景。
关键词：MMA7455L；地震检波器；测试仪

引言
    地震检波器是用于地质勘探和工程测量的专用传感器，是一种将地面振动转变为电信号的传感器，能把地震波引起的地面震动转换成电信号，经过模／数转换器转换成二进制数据、进行数据组织、存储、运算处理。
    加速度传感器是一种能够测量加速力的电子设备，典型应用在手机、笔记本电脑、步程计和运动检测等。本设计采用Freescale公司的MMA7455L来实现地震检波器测试仪的设计，其具有信号调理、温度补偿、自测，以及可配置到检测0g或脉冲检测快速运动等功能，产品具有功耗低、便于携带、精度高、速度快的特点。

1 硬件电路设计

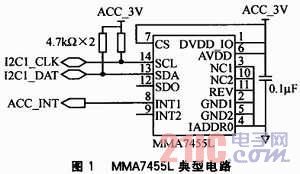

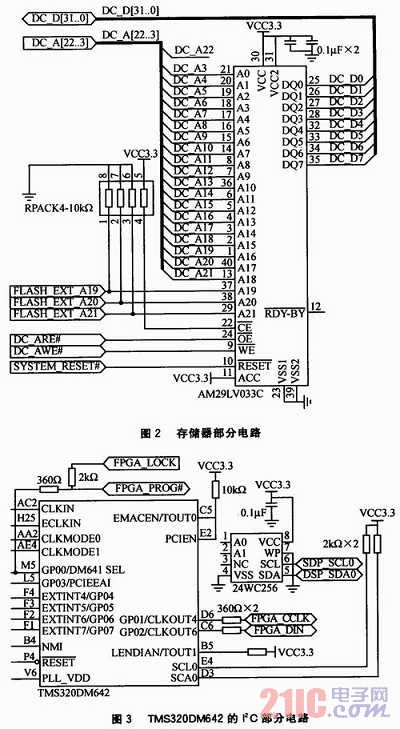

    地震检波器核心硬件部分为DSP控制器、加速度传感器、Flash存储器、键盘、液晶显示和串口外部接口等。部分电路图如图1～图3所示。

    MMA7455L的相关引脚信号说明如表1所列。
