摘要：风力发电是一种重要的新能源技术。介绍了应用于新型风力发电系统的矩阵变换器，详细分析了具有9个双向开关的传统矩阵变换器与改进的双桥结构矩阵变换器，以及各自的优缺点。通过分析比较得出，双桥结构矩阵变换器控制策略简单，对于不同负载，开关数目可以减少。其中，具有15个开关的双桥矩阵变换器以其经济性和控制的成熟性，适用于新型的风力发电系统。最后，详细介绍了该双桥式矩阵变换器箝位电路的工作原理和参数设计。
关键词：矩阵变换器；双向开关；双桥结构拓扑；箝位电路
1 引言
随着电力电子装置的日益普及，谐波和无功电流造成的电力公害越来越受到重视。风力发电作为一种真正的“绿色”能源，在国民经济中占有极为重要的地位，它可以从根本上消除无功电流和谐波污染。图1是一种新型的风力发电系统基本结构框图。
图 1 风 力 发 电 系 统 基 本 结 构 框 图
Fig.1 Basic block diagram of WETS
该系统主要由1台无刷双馈异步电机，1台交－交变频器和一套控制装置组成。其中无刷双馈电机的定子接电网，转子接变频器，通过控制转子电流的频率、幅值、相位和相序，使系统实现两个功能：一是发电机在不同的转速下，都能发出恒频电能，通过变频器传输至电网，即实现变速恒频运行；二是发电机定子端有功功率和无功功率可以独立调节。那么，作为连接电网和发电机的交－交变频器设备，其设计成为一个关键，要求它具有优良控制性能，结构紧凑，而且具有高功率因数。
然而目前流行的交－直－交变频器和交－交周波变换器，均有其负面影响——无功功率和谐波污染，需要添加有源滤波和无功补偿装置。因此，开发“绿色”电力电子变换器，提高功率因数，各次谐波分量小于国际和国家标准允许的限度，显然这才是一种治本的办法[1]。
矩阵变换器具有以下优点[2]：
1)可以实现四象限操作，能量双向流动；
2)输入功率因数可接近1；
3)无直流中间环节，不需储能电容，结构简单；
4)可获得正弦波形的输入电流和输出电压，无低次谐波；
5)输出频率不受输入电源频率的限制；
6)可实现变速恒频应用。
基于上述优点，本新型风力发电系统的交-交变频器采用矩阵变换器。通过合理设计，使风力机组直接投入电网运行，这为风力发电的广泛应用提供了坚实的基础。
矩阵变换器的设计关键在于主电路拓扑结构的选择，波形生成及控制电路，箝位保护电路和其它功能辅助电路的实现。本文主要对矩阵变换器的拓扑结构和基本的箝位保护电路作了若干类比分析；对波形生成及控制电路和其它功能辅助电路的具体分析将在另文中作进一步的研究。
2 传统矩阵变换器及其改进型的类比分析
2.1 传统矩阵变换器分析
传统的矩阵变换器由9个双向开关组成，其拓扑结构如图2所示[5]。虚框内为箝位保护电路，将在后续部分进行分析。矩阵变换器所用的双向开关有三种结构形式，如图3所示。

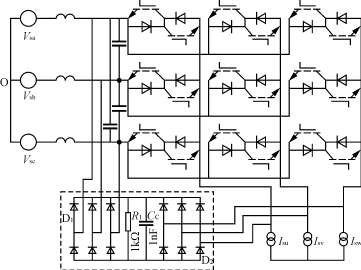

图 2 传 统 矩 阵 变 换 器 主 电 路
Fig.2 Topology of conventional matrix converter
(a) 开 关 内 嵌 式 (b) 开 关 共 射 极 式 (c) 开 关 共 集 电 极 式
图 3 双 向 开 关 的 三 种 形 式
Fig.3 Three different bi- directional switch implementations for matrix converter
传统矩阵变换器结构简单，可控性强，可以直接进行三相功率变换。它的输入可以是N相频率为fi的交流电，输出可以是M相频率为f0的交流电，目前一般以三相输入输出为主。下面先简单分析它的工作原理。根据图2所示，9个双向开关在每个开关周期内的占空比组成3行3列矩阵，称为开关调制矩阵。矩阵变换器的控制即是找到并实现一个满足开关限制条件的开关调制矩阵S。基于上述条件，需先建立开关的开关函数。
对于任意双向开关，其开关函数Sjk定义为：当开关断开时Sjk=0，闭合时Sjk=1；其中j={a，b，c}，k={u，v， w}。则图2的三相输出线电压与开关函数的关系可表述为
=
=S·
（1）
对于三相对称的情况，三相输入线电压满足方程：
Vsa＋Vsb＋Vsc=0（2）
从式(1)可见，选取不同的开关调制矩阵S，对它进行实时计算，控制开关的占空比输出，便得到不同的控制方法，实现所需的电源电压和频率的变换[8]。在进行具体的理论分析时，可以将该交-交直接矩阵变换器等效为成交-直-交的形式，如图4所示。

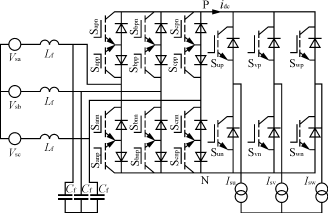

图 4 等 效 的 矩 阵 变 换 器 拓 扑
Fig.4 Equivalent matrix converter topology
实际应用中，由于输入端是电压源供电，不能短路；感性负载时，输出端不能开路，即是在变换器工作过程中，同一输出线上的三个开关中，必须且只能有一个开关闭合，所以开关函数还必须满足式（3）
Sak＋Sbk＋Sck=1，（k∈P，N）（3）
根据图4，利用附加的中间量VP， VN(以O点为参考点),可将式(1)转化为如下方程：
=
（4）
=（5）
式(4)和式(5)是进行双桥矩阵变换器拓扑改进的理论基础。因为，在稍后的应用研究中，将会发现传统拓扑存在下述缺陷：
1）最大电压增益为0.866，并且与控制算法无关；
2）主电路采用9个双向开关，在应用中存在着双向开关的控制和保护问题；要实现双向开关的控制和保护，要求两个开关换流时，既不能有死区又不能有交叠，任何一种情况都将导致开关管的损坏；目前，为了实现安全换流，BuranyN.提出了一种四步半软换流策略[3]，台湾学者潘晴财教授提出了一种基于电流滞环调制的谐振式软开关换流策略；
3）必须采用复杂的PWM控制和保护策略，同时要求采用复杂的箝位保护电路。
为了克服上述问题，出现了一种新的双桥式矩阵变换器拓扑[4]。
2.2 双桥式矩阵变换器分析
双桥式矩阵变换器具有双桥结构。它克服了传统矩阵变换器的缺点，此外还具有以下的优点：
1)控制容易，电网侧的单桥可实现零电流开关，负载端开关控制类似于传统的DC/AC逆变器；
2)不同负载，开关数目可以减少；
3)箝位电路大大简化。
双桥矩阵变换器的基本原理是将交－交矩阵变换器等效为“整流器”和“逆变器”两部分，且工作过程是在同一级变换器上进行的。在风力发电系统中，通过对“整流器”理想开关函数的控制以获得最大的直流电压，而调节“逆变器”的理想开关函数可得到所需频率和幅值的输出电压。因此，可以方便地实现目前控制性能最好的矢量控制，简化了原有的传统矩阵变换器的控制方案。在采用矢量控制的电机调速应用场合，可将电机调速系统的矢量控制和变换器的矢量控制合为一体。目前已有专用的SVPWM集成芯片供选用，控制简单[2]。
2.2.1 18个开关的矩阵变换器
基于一定的假设，可实现图4所示的矩阵变换器。当VP恒大于VN时，在负载侧单桥可用单向开关代替双向开关，得到图5所示的18个开关的双桥矩阵变换器拓扑[4]。该拓扑适用于负载侧单桥的电压极性不可改变的场合，通过对电流流向的控制，同样可以实现功率的双向传输。那么，在风电系统中，既可以实现从电网供电，也可以实现从负载端(无刷双馈发电机)向电网反馈能量，获得风机的大范围变速恒频应用。
图 5 18个 单 向 开 关 的 矩 阵 变 换 器
Fig.5 Topology with 18 single directional switches
