引言

　　目前，市场上销售的太阳能热水器大多没有自动控制功能，使用起来不灵活方便，为此，为太阳能热水器加装自动控制功能，具有广泛的市场。

　　1 自动控制系统技术要求

　　（1） 设定温度的范围为25℃至65℃。

　　（2） 输入信号为水温传感器产生的温度信号；水位传感器产生的水量信号。

　　（3） 输出信号为控制水温电信号（控制加热电热管） 和控制水流量调节阀信号（控制加水电磁阀）。

　　（4） 配有输入功能键盘：完成自动/手动、手动加水键、手动加热键、温度设定键、水位档选择键。

　　（5） 具有两位LED 数码显示电路，显示温度设定值、实际温度测量值，六个发光二极管指示六档水位（10%、30%、50%、70%、90%、100%） 。

　　2 系统硬件设计及原理

　　太阳能热水器加装自动控制功能，主要是加装一个数据采集系统和一个电脑控制板。根据太阳能热水器的技术要求及经济方面的考虑，我们选用89C51单片机为核心控制器 ,组成热水器温度控制系统。系统由89C51 单片机、数据采集系统、水位选择电路、温度显示系统、水位指示系统、加水电磁阀控制电路、加热电热管控制电路、报警讯响电路、复位电路、晶振电路、键盘电路组成。

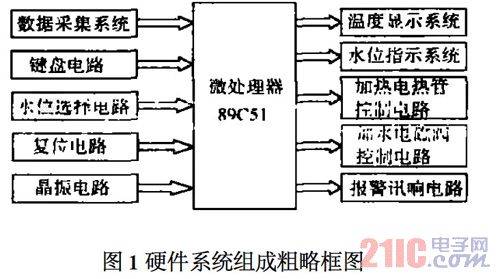

　　硬件系统组成粗略框架如图1所示。

　　数据采集系统是非常重要的一部分，它通过水温传感器和水位传感器分别采集水位、水温连续变化的模拟量信号，通过TLC0832模数转换器，把模拟信号转换成数字信号，送到CPU89C51中进行处理。
