引言

　　近年来，传感器在朝着灵敏、精确、适应性强、小巧和智能化的方向发展。在这一过程中，光纤传感器这个传感器家族的新成员倍受青睐。光纤具有很多优异的性能，例如：抗电磁干扰和原子辐射的性能，径细、质软、重量轻的机械性能；绝缘、无感应的电气性能；耐水、耐高温、耐腐蚀的化学性能等，它能够在人达不到的地方（如高温区），或者对人有害的地区（如核辐射区），起到人的耳目的作用，而且还能超越人的生理界限，接收人的感官所感受不到的外界信息。

　　1 光纤电流传感器

　　1.1 光纤电流传感器概述

　　光纤电流传感器是一种新型的电流传感器，与电磁式电流互感器相比，基于光学、微电子、微机技术的光纤式电流传感器（OFCT），具有无铁心、绝缘结构简单可靠，体积小、重量轻、线性度好、动态范围大、无饱和现象，输出信号可直接与微机化计量及保护设备接口等优点。这些优点既满足、推动了电力系统的发展，而且应用前景十分广阔。

　　当线偏振光（见光的偏振）在介质中传播时，若在平行于光的传播方向上加一强磁场，则光振动方向将发生偏转，偏转角度ψ与磁感应强度B和光穿越介质的长度l的乘积成正比，即ψ＝VBl，比例系数V称为费尔德常数，与介质性质及光波频率有关。偏转方向取决于介质性质和磁场方向。上述现象称为法拉第效应。1845年由M.法拉第发现。

　　由于光在光纤中，一边反射，一边行进，偏振波相应于曲线的形状会出现旋转。针对此现象，在光纤的一端设置一块镜面导致光纤中光线的往返，借助光的来回往返，成功补偿和解决了偏振波的旋转问题。将铅玻璃光纤用于传感器元件，并结合利用镜面的方法，只需把光纤卷绕在载流导体上，用于电流计测的反射型传感器就基本完成。其次，开发了调制程度的平均处理与信号处理方式，这有利于特性的稳定及噪音的抑制。此外，对光源、受光元件、信号传输光纤等种类与传感器特性的关系进行了研究，而且，慎重选择了旨在降低成本和实现小型化的传感器制作技术。目前，光纤传感器技术正朝实用化的方向进展，以适应电力系统的广泛需求。

　　1.2 光纤电流传感器的结构

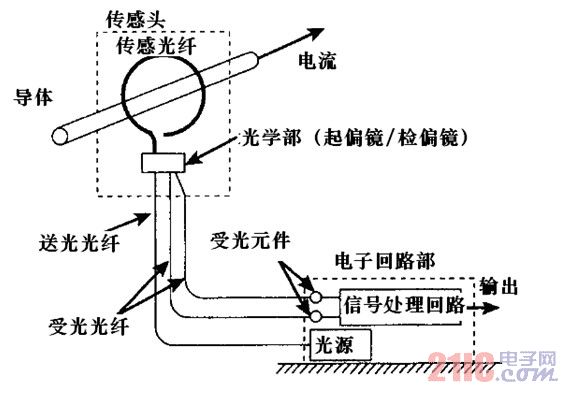

　　光纤电流传感器主要由传感头、输送与接收光纤、电子回路等三部分组成，如图1所示。传感头包含载流导体，绕于载流导体上的传感光纤，以及起偏镜、检偏镜等光学部件。电子回路则有光源、受光元件、信号处理电路等。从传感头有无电源的角度，可分为无源式和有源式两类。

图一光纤电流传感器的结构示意图
