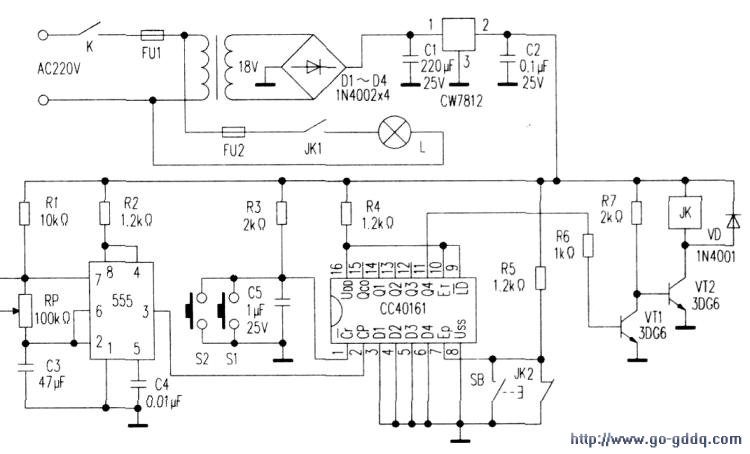

普通楼道照明灯，一般是从一端开灯，到另一端关灯。需要两次按动开关。现设计一个只按一次开关的电路，延时一段时间灯自动熄灭，如附图所示。

　　当电路通电时。555B寸基振荡器开始振荡，CC40161被复位电路R3、C5组成的积分电路清霉。并进入计数状态。继电器JK得电吸合，JK1闭合，照明灯L点亮，同时JK2常闭触点断开。

　　CC40161的Ep端变高电平。NE555（3）脚输出脉冲去触发CC40161的CP端使计数器按照555振荡器频率计数翻转，CC40161的Q1、Q2、Q3、Q4依次由低变高电平。当Q4变为高电平时，晶体管VT1导通，VT2截止，继电器JK释放。JK1复位断开，灯泡熄灭；同时JK2常闭点复位闭合，使EP端变为低电平。CC4016不能计数，灯泡熄灭。

　　当需要灯泡亮时，按下S1或S2（分别装在两个不同的位置，工作时只需按一个开关），将电容器C5放电，Cr端变低电平使计数器复位清零，使Q4端为低电平，VT1截止，而VT2导通，继电器JK重新吸合，灯泡又亮起来。

　　按照附图中器件的数值时。灯泡延时5—6分钟熄灭。若时间不够可适当加大电容C3；若时间过长可调节RP。改变振荡频率即可。如果要使灯泡长亮，可按下开关SB。
