剩余电流动作保护器（本文简称保护器）是国家强制认证的产品，目前在低压用户中几乎是标配元件。DZL 18-20F/ 1型保护器在目前农村三级保护系统普遍使用，笔者现对该型保护器的工作（电路）原理及检修方法作一介绍，供参考。
    1 工作原理

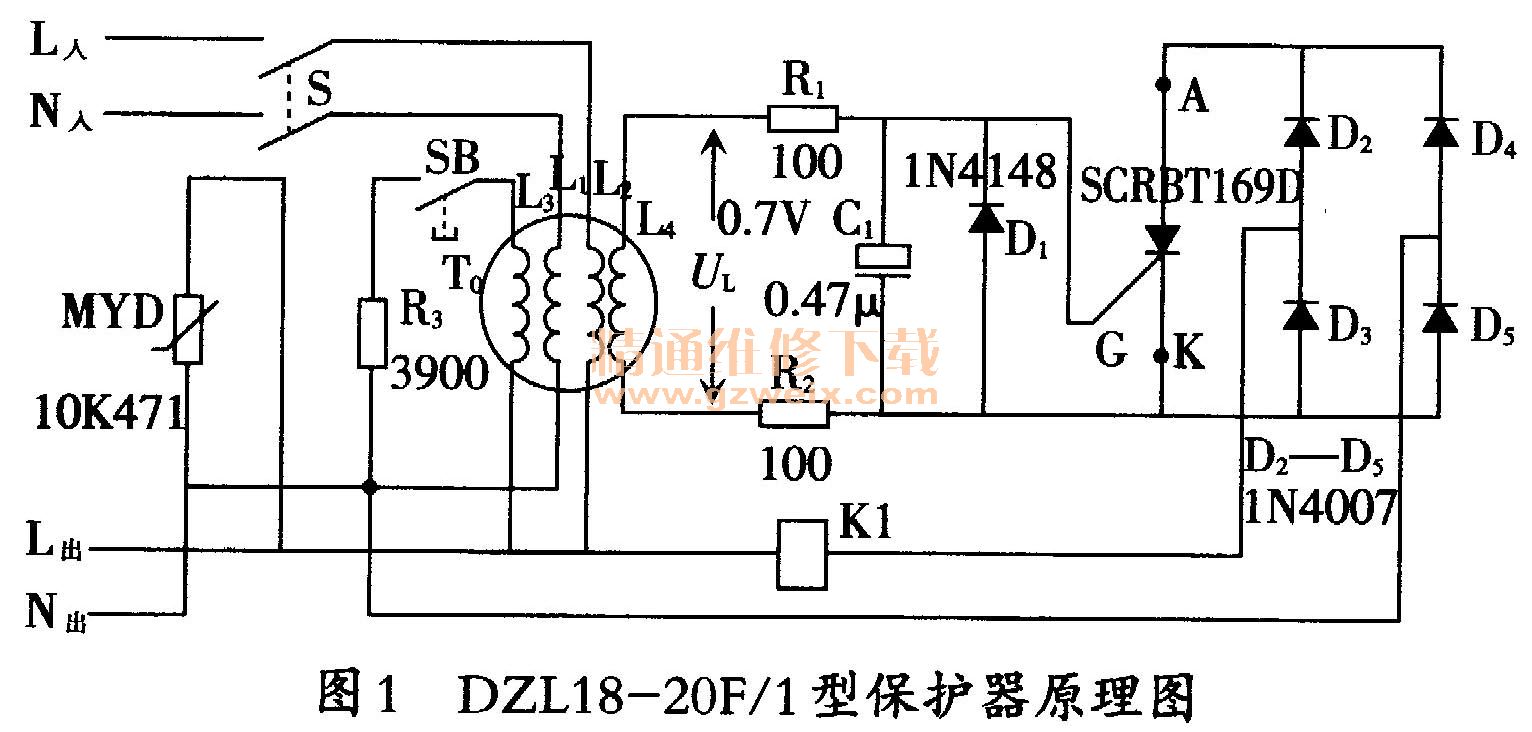

    该型保护器主要由零序电流互感器TO、漏电信号检测整形回路、脱扣继电器K1的驱动回路和试验回路等组成。图1是笔者在实际维修工作中根据其实物绘制的原理图，图中标注的检修参数是用MF-47型万用表测得的。如图1所示：MYD是压敏电阻，型号为10K471，当保护器输人端输人470 V以上的电压时，MYD即被击穿短路，使回路中熔断器熔断，从而保护电气设备不受损坏，这也是该型保护器必须安装在开启式负荷开关之后的主要原因。零序电流互感器（TO）中的二次绕组L4和R1、R2、C1、D1组成漏电信号检测整形回路。SCR（晶闸管）、D2、D3、D4、D5、K1组成S的驱动电路。TO中的绕组L3和SB、 R3组成试验回路，当按下SB时，电压经相线→L3→SB→R3→中性线构成回路，二次绕组L4两端有感应电压输出，SCR被触发导通，脱扣继电器K1通电吸合，S跳闸，表示保护器工作基本正常，否则应检修或更换。脱扣继电器K1的吸合路径如下：相线→K1→D2→SCR→D5一中性线，或中性线→D4→SCR→D3→K1→相线。正常使用时，因零序电流互感器To中的主绕组L1和L2匝数相等，绕向相反，产生的磁场互相抵消，检测绕组L4两端无感应电压输出，队为0v，脱扣式继电器K1不动作。当保护器的出线线路或负载漏电时，绕组L1和L2中通过的电流不再相等，二次绕组L4两端有感应电压队输出，当队大于0.7 V时，晶闸管SCR被触发导通，脱扣继电器K1通电吸合，S跳闸，设备人身安全得到保护。

    2 故障检修
    DZL 18-20F/1型保护器的故障分机械故障和电气故障两种。
      在不通电的情况下，保护器的手柄合不上；或者在通电的情况下，在按下试验按钮SB时，能听到脱扣式继电器K1吸合的“哒”声，但手柄拉不下来；以及接线端子接触不良等，这些都是机械故障的范畴。这些故
  障有的是由于跳扣受力变形需要调整，有的是需要保养润滑，有的是螺丝需要拧紧，都比较容易检查发现处理，这里不作介绍。下面主要介绍电气故障的检修方法。
      （1）短路故障。合上S即烧熔断器。遇到这种故障首先用分割法判断故障的部位。若断开保护器的负载侧线路后故障依旧，便是保护器本身短路，通常是压敏电阻MYD被击穿不能恢复所致。静态检测保护器的电源侧或负载侧的电阻值为零就可判断，更换同型号的压敏电阻即可。
      （2）电气滑扣故障。保护器在静态时手柄能合上，而在通电状态下合不上，主要原因是电路中脱扣继电器K1通电动作。其故障判断方法如下：首先断开保护器的负载线路，若能合上手柄则说明是线路设备漏电所致，若断开保护器的负载线路后手柄仍然合不上，则是保护器损坏所致，应按如下步骤进行检修。
      拆下保护器，用万用表R×1 kΩ挡测量负载侧两端电阻值，若为3.9 kΩ左右，一般为试验按钮开关SB粘连或者是按下后未恢复原位所致，应拆开处理修复；若负载侧两端电阻阻值为20 kΩ左右，同时按下试验按钮阻值下降，说明试验电路工作正常，是SCR击穿短路；若负载侧两端电阻阻值小于20 kΩ，大于50Ω，则说明SCR击穿短路的同时，D2、 D5或D3、 D4也有击穿短路；若负载侧两端电阻阻值等于50Ω则为电路板中A、 K两点间短路所致。若用R×1 kΩ挡在负载侧两端测不出阻值而将万用表置于R×10 kΩ挡测量的阻值大于150 kΩ，则说明SCR漏电。此时应打开保护器上盖，取出电路板，测量D2 、 D3 、 D4 、 D5的正反向电阻，并确认完好后断开SCR控制极G，若通电试验仍然跳闸，则可以肯定SCR的A、 K极间漏电。实际检修证明D2D5采用1N4007二极管，损坏不多见，而厂家普遍使用的SCR参数为1 A 400 V，耐压偏低，电气滑扣故障多为SCR的A、 K极间漏电或击穿所致，建议检修时换用1 A 600 V的产品。若负载侧两端的阻值为无穷大，则电气滑扣故障是因C1虚焊或开路，抗干扰性能变差引起，应重新焊好或更换。
    （3）电气不脱扣故障。在通电情况下，按下试验按钮SB，能听到脱扣线圈吸合“哒”的声音，但手柄不会下滑动作，则说明是机械故障；在通电情况下，按下试验按钮SB听不到脱扣线圈吸合时“哒”的声音则为电气故障。通电按下按钮SB，测U为0.7 V左右，则说明试验电路取样线圈正常，若UL低于0.7 V较多或为0、而114的阻值为20Ω左右，则是试验按钮SB的接触电阻变大，或R，阻值变大或L。开路，这些都可以用前述的测量方法确定。若L4的阻值远小于20 Ω，则说明L4局部有短路，造成检测电压低于0.7 V，若队为0.7 V而保护器仍不跳闸，可以在保护器通电的情况下，将万用表置于R×1挡，红笔接晶闸管的K极，黑笔瞬间碰触其G极，若保护器动作跳闸，则说明故障在检测信号整形电路，断电用万用表检测R1、R2、C1、D，及线路即可找到故障点。
