摘要：针对锅炉房输煤系统输煤皮带鼓风机电气系统控制原理不完善，常造成输煤系统启动异常，电器元件误跳或损坏现状，分析其原因，并阐述改进后的输煤皮带鼓风机电气系统控制原理及使用效果。

    0 引言
    某集中供热系统属于居民住宅、企业公建等建筑冬季采暖和全年生活热水供给的民用配套工程，由2座锅炉房、17座换热站以及热力管网、水暖设施组成，供热能力达160余万时。#2锅炉房输煤系统共有17台采用联动控制的电机，其电气系统一旦出现故障将造成整个系统无法运行。然而输煤皮带鼓风机电气系统控制原理不完善，常造成输煤系统启动异常，电器元件误跳或损坏。随着供热系统设备的完善和扩容以及电力负荷的增大，输煤系统故障率更高。

    1 现状及存在问题
    原输煤皮带鼓风机电气系统控制原理如图1所示。启动鼓风机时，将转换开关转到运行位置，中间继电器4ZJ得电，常开触点闭合；按下启动按钮，警示铃响，时间继电器延时1min后中间继电器1ZJ闭合，1K～4K现场组合开关在常闭位置，1ZK～4ZK鼓风机断路器辅助触点闭合，交流接触器1C得电吸合，#1鼓风机启动。交流接触器2C、3C、4C相继得电吸合，# 2、# 3、# 4鼓风机启动。

    4台鼓风机基本同时启动，启动电流过大致使保护装置动作、线路过载，造成断路器跳闸或元器件损坏，影响线路中电气设备的正常工作和使用寿命。设计不合理，系统设备运行达不到预期设计的目的和安全要求。

    2 改进方案

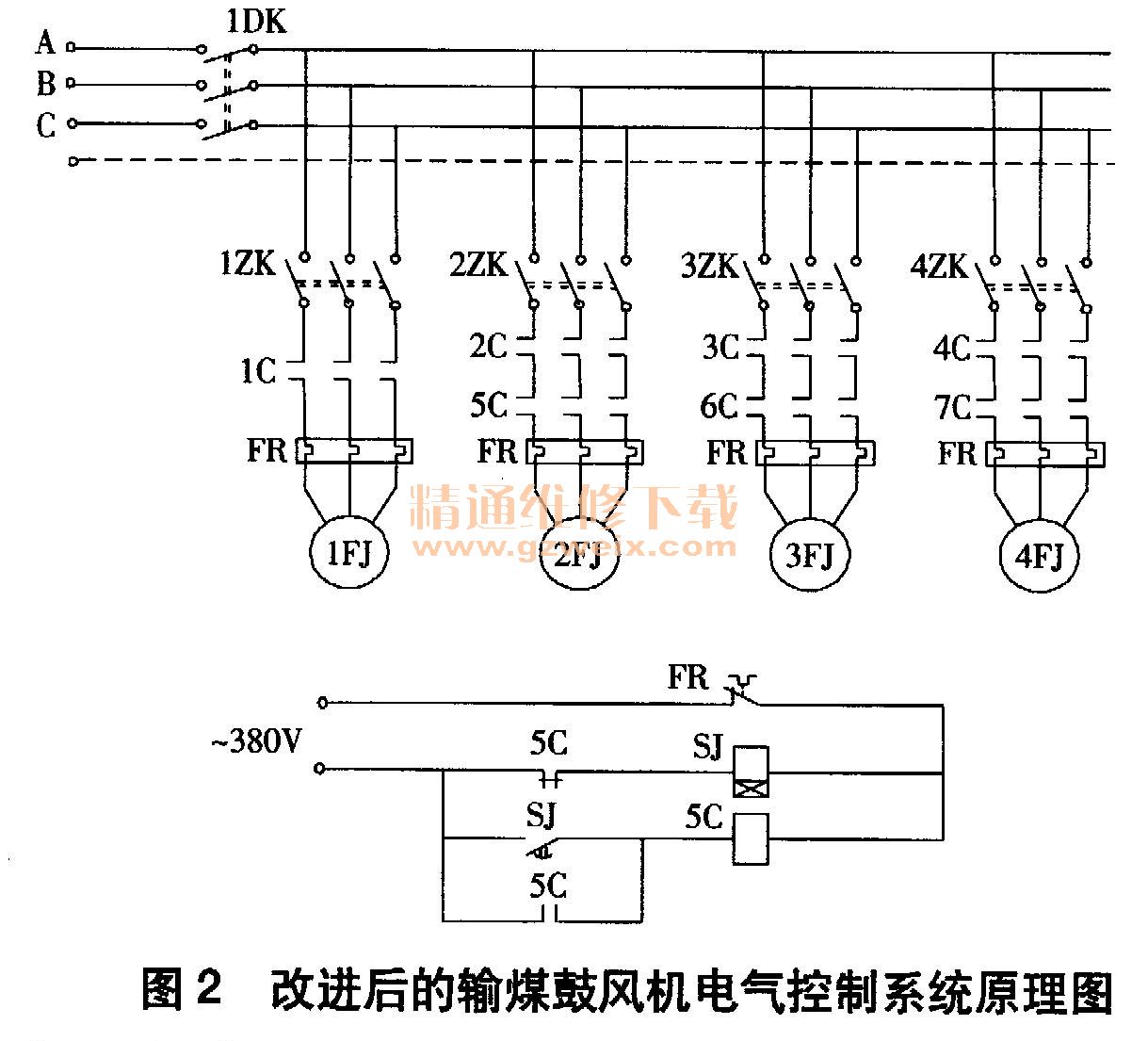

    鉴于原输煤皮带鼓风机电气控制系统原理存在问题，重新设计其控制原理，实现分台控制，以平衡启动电流，消除启动跳闸故障，延长电气元件使用寿命，提高输煤系统生产效率。改进后的输煤皮带鼓风机电气控制系统原理如图2所示。

    根据现场实际情况，保持原控制电路不变，分别在#2、#3、#4鼓风机旁安装配电箱1组，并内置交流接触器、时间继电器、热继电器各1只。在原控制基础上，通过时间继电器延时启动，实现分台控制，从而平衡启动电流，使鼓风机正常平稳启动；热继电器电路具有过载保护功能，更加完善了电路控制功能。
    以＃2鼓风机为例。当＃1鼓风机启动时，#2鼓风机交流接触器2C得电吸合，安装在交流接触器5C常闭触点回路的时间继电器Si得电延时；经△t时间后，时间继电器SJ常开触点延时闭合，5C线圈得电吸合，其常开辅助触点闭合自保，常闭辅助触点打开切断时间继电器SJ电源，#2鼓风机正常启动运行。#3、#4鼓风机控制原理相同，仅时间继电器时间整定有区别，#3鼓风机在2△t后启动，#4鼓风机在3 At后启动，实现了逐台启动平衡电流的目的。

    3 应用效果
    输煤皮带鼓风机电气控制系统原理改进后，电器元件的使用寿命延长、更换频次减少。每个采暖期节省低压自动断路器（DZ5-20/330型20A）、交流接触器（CJ20-16/3型220V）各8～10块，按9块计算，仅此项就可节省1 530元；工人劳动强度降低，工作条件改善；输煤系统运行安全、稳定、可靠，生产效率得以提高。

4结束语
    改进前，每个采暖周期都要损坏部分低压自动断路器、交流接触器甚至电机，造成输煤系统无法正常运行。改进后的一个采暖周期，输煤系统启动运行正常，鼓风机未发生跳闸故障，低压自动断路器和交流接触器也未损坏，鼓风机启动故障从根本上得以排除，确保了供热系统的安全、平稳、经济运行，达到了预期效果。
