摘要：为更好地分析变电站集中监控系统的开关变位问题，以某站5042开关为例，通过保护动作前的运行方式检查得知5041开关及B线正常运行，5042开关、5043开关及A线为冷备用，再对保护动作原因进行实际分析得出故障主要原因是故障电流经5042TA531绕组流入B线RCS9 31纵联电流差动保护，造成B线区外故障动作跳闸，并提出了解决措施。

    1 故障概述及现场检查
    2015年04月06日，某站更换5042开关工作完毕，恢复送电。但在送电过程中，B线RCS931保护装置零序过流III段保护动作。
    1.1保护动作前运行方式
    保护动作前，该站500kV第1、2、3、5串正常运行，第4串5041开关及B线正常运行，5042开关、5043开关及A线为冷备用。第4串运行方式如图1（黑色为运行设备，刀闸省略所示。

    1.2后台检查情况
    站内监控后台在当日13时50分光字牌发“5041断路器保护动作跳闸”、“B线RCS9 31保护跳闸”。
    1.3保护动作情况
    B线配有RCS9 31纵联电流差动保护、MCD纵联电流差动保护及RCS902后备保护。RCS9 31保护装置报文显示“零序过流III段动作07010ms”；RCS9 31保护装置面板跳A、跳B、跳C指示灯点亮；RCS931保护装置动作报告显示“动作相ABC、07010ms零序过流III段”、“故障零序电流0. 14A”、“故障差动电流0. 14A "。
    1.4现场检查结果
    结合现场检查情况，初步判断为RCS9 31保护装置电流回路产生零序电流，其值为0. 14A，超过零序过流III段定值（0. 12A），造成RCS9 31后备零序过流III段保护动作。

    2 保护动作原因分析

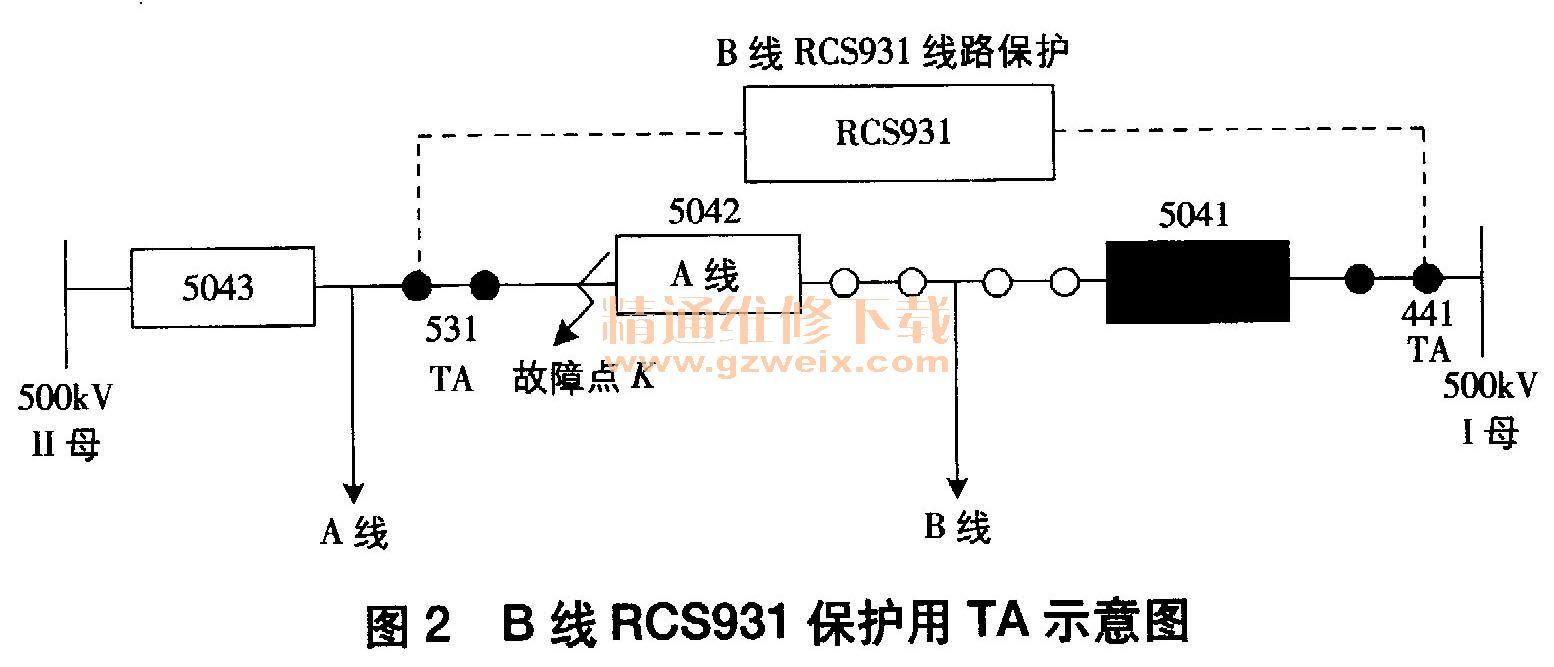

    当日，该站更换5042开关工作完毕，恢复送电。本次新更换设备（5042开关）由板桥站经A线加压，相邻5041开关及B线正常运行。5042开关加压前需将5042开关B线线路保护用TA封起。B线RCS931保护用TA示意图如图2（以RCS931为例，黑色TA为其所用TA）所示，该TA二次回路接线如图3所示。



    为防止新换5042开关一次故障（图2中故障点K）时，故障电流经5042TA531绕组流人B线RCS931纵联电流差动保护，造成I3线区外故障动作跳闸，需将涉及到的绕组531封起。
    用专用封线封5042TA过程中，RCS931保护装置的C相电流回路产生分流，C相和电流（即进人RCS9 31保护装置的5041、5042开关的和电流）变小，三相电流不平衡，从而产生零序电流，动作报告显示大小为0．14A（零序电流III段保护定值为0. 12A），造成RCS9 31后备零序电流III段保护动作。封5042TA时先短接C相，5041TA441C相电流经该短接部位产生分流，流人N相，导致流人RCS9 31保护装置的三相电流不平衡，产生零序电流。由此可知，正确的步骤应为先将5042TA滑块打开，再在滑块TA本体侧将TA本体二次回路短接封起，同时注意不应失去接地点。（0. 12 A），造成RCS9 31后备零序电流III段保护动作。
