2. 2 220kV过程层网络交换机配置情况
    220kV过程层网络采用单星型网络结构，实现双重化配置，A、B网单独组网。每个继保小室分别设置2台中心交换机（A、B网）。220kV母差保护、母线测控、母线智能组件、220kV公用测控等设备直接接入小室中心交换机。同时，线路、母联、分段及主变220kV按间隔配置间隔子交换机，同一间隔的保护、测控、智能终端、合并单元接于同一子交换机，再由间隔子交换机与继保小室的中心交换机级联，1台间隔子交换机不得接入同一方向2个间隔的智能设备。另外，220kV GOOSE网与SV网共同组网，合并单元的采样值通过GOOSE网传输，因此220kV GOOSE网传输的数据包括采样值SV报文、GOOSE报文、时钟同步信息和文件配置信息等。

    2.3 MMS网交换机配置情况
    500kV吴宁变的站控层MMS网为100m的A、B双网，主控楼配置的2台中心交换机与每个继保小室设置的MMS网子交换机通过级联光纤形成双星型拓扑结构；所有保护、测控、故录等间隔层设备均设有2个独立的1VIMS接口（A、B口），分别同时接入2套mmS网络。另外，全站MMS网络与GOOSE网络／SV网络完全隔离，保护、测控、故录等间隔层设备分别具备GOOSE/SV网、MMs网专用网口。全站MMS网络拓扑结构如图4所示。

    3 交换机及通信网络的维护注意事项
    通过对500kV吴宁变的交换机、通信网络日常运行中出现的问题以及运行维护情况进行分析和总结，归纳了运行维护中需要注意的事项。
    3 .1虚拟局域网划分
    针对过程层网络中GOOSE报文、sv报文的网络风暴问题，一般采用在交换机网络中划分静态虚拟局域网的方法解决。即把一个局域网划分成多个逻辑的虚拟局域网（VLAN），每个虚拟局域网是一个广播域，相关装置通信可限制在一个虚拟局域网内，而虚拟局域网间则不能直接互通。为此，VLAN划分时首先应按不同电压等级进行分组，如50okV变电站可划分为500kV系统区、220kV系统区、主变及35kV系统区，且必须将相互之间有通信联系的IED设备划分在一个VLAN之内，否则将造成通信的断链。其次在每个系统区内可按照相应的通信关系划分更小的VLAN分区，如主变及35kV系统区部分可按主变进行分组，每台主变对应一个VLAN分区，主变对应的智能终端、合并单元以及相应的保护、测控装置等划分在同一个VLAN区内。另外，对于母差保护、主变保护、公用测控等跨越多间隔的设备，应划人多个VLAN分区中。
    3.2交换机的外接电源
    智能变电站中网络交换机的电源根据装置和厂商的不同，有交流电源和直流电源两种，同时又有220V和110V两个电压等级，因此在安装设计时应严格按照装置说明书进行搭接，否则将造成交换机的通信异常或电源模块的损坏。若将220V的交换机接入110V电源，虽然接入电源后交换机可运行一段时间，但会出现通信中断和数据丢包的现象。
    针对交换机在智能变电站通信网络中的重要性，在电源设计时应根据交换机在通信网络中的具体作用，考虑是否采用双电源供电。如500kV吴宁变的过程层中心交换机均采用直流双电源供电，站控层MMS网交换机及过程层各间隔子交换机均采用直流单电源供电。当采用交流电源供电时，须接入交流不间断供电电源（UPS），以保证对交换机的稳定可靠供电。目前，根据国网《智能变电站网络交换机技术规范》要求，智能变电站中的网络交换机应采用220/110V直流电源，同时为调试方便，交换机也应支持220V交流供电，且电源接线应采用端子式接线方式。
    3.3交换机的处理能力
    目前500kV智能化变电站设计中，大多采用了500kV GOOSE网与SV网分别单独组网，而220kV GOOSE网与SV网共同组网的方案。虽然GOOSE网与SV网共同组网可在保证性能的前提下节省大量的网络通信设备，降低智能化变电站的投资成本，但是会导致过程层交换机的网络数据吞吐量增大、工作负担增加，交换机的运行工况、通信延时等指标是否符合要求均需进行严格测试。特别用于母线差动保护或主变差动保护的过程层交换机宜支持在任意100m网口出现持续0. 25rns的1000M突发流量时不丢包，在任意1 000M网口出现持续0. 25rns的2 000M突发流量时不丢包。
    3.4交换机的工作环境
    智能变电站中，网络交换机大多组屏安装在继保小室或通信机房内，室内应保持合格的温湿度环境，以保证交换机的正常工作。特别对于过程层中心交换机，一般按统一组屏方式，即多台交换机共组一面屏柜，而过程层中心交换机数据吞吐量较大，设备发热也较为严重，若屏柜设计不理或散热效果不佳则会对交换机的正常运行产生影响。尤其采用GOOSE和SV共网传输的过程层中心交换机，设备发热问题更为明显，现场运行中已出现部分设备温度过高的问题。因此，对这些屏柜的设计和间隔层交换机的CPU芯片选型、软硬件设计也提出了更高的要求。
    3.5交换机的端口分配与级联
    按照国网《智能变电站网络交换机技术规范》要求，当交换机用于传输SMV或GOOSE等可靠性要求较高的信息时应采用光接口，传输MMS等信息时宜采用电接口。当MMS网中心交换机与MMS网子交换机通信距离较远时，不能直接用网线通信，必须通过光纤级联。
    同网段交换机间一般通过普通用户端口进行级联，而对于提供了专门级联端口（Uplink Port）的交换机，最好采用该端口级联。这两种端口的区别仅仅在于普通端口符合MDI标准，而级联端口符合MDIX标准。但要注意的是交换机间级联的层数是有一定限度的，成功实现级联的最根本原则就是任意两节点之间的距离不能超过媒体段的最大跨度。多台交换机级联时，应保证它们都支持生成树协议（STP），既要防止网内出现环路，又要允许冗余链路存在。

    4 交换机的典型异常处理
    下面以500kV吴宁变自动化系统的交换机网络为例，分析站控层MMS网、过程层GOOSE网及SV网交换机故障时的影响范围和注意事项。
    4.1 MMS网交换机故障
    站控层MMS网采用双重化的星型网络结构，A网和B网并列运行，互为热备用，传输信息完全相同；站控层设备和间隔层设备均设有2个MMS端口，同时接入MMSA网和MMS B网
    当MMS网中任意一台交换机故障时，均不影响遥信、遥测量的上传，遥控、遥调命令的下发以及测控间的逻辑闭锁信息传输，但此时已不满足MMS网双重化的要求，应尽快进行处理，否则当另一台MMS交换机再出现故障时，全站设备将失去监视，所有设备将无法进行遥控操作，会对电网的安全稳定运行造成极大影响。
    4. 2 GOOSE网交换机故障
    本文主要以500kV GOOSE网为例，介绍GOOSE网交换机的异常影响及处理方法。
    4.2.1 GOOSE网中心交换机故障

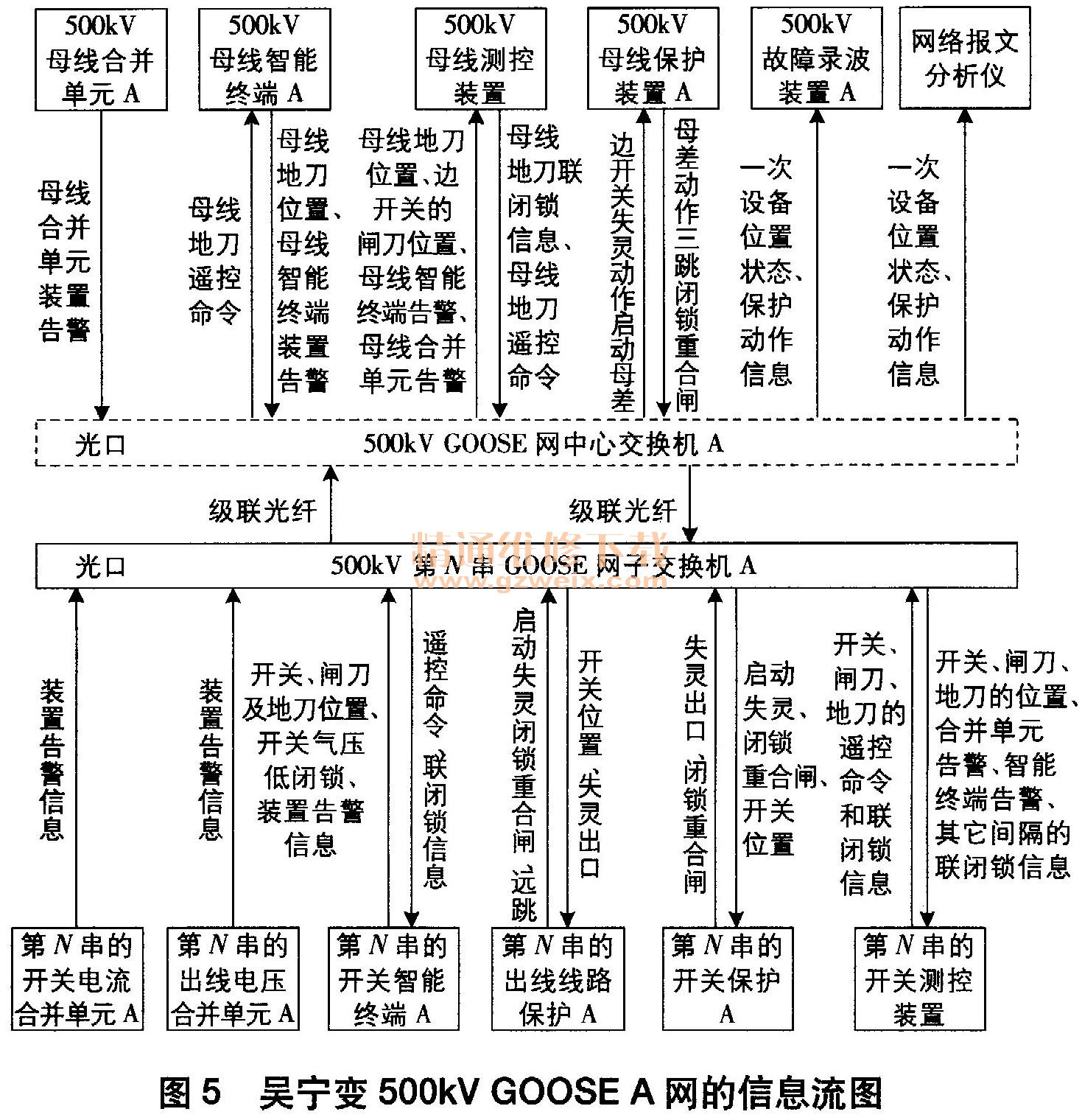

    当GOOSE网中心交换机故障时，接入GOOSE网中心交换机的所有设备均将受到不同程度的影响，每串的子交换机将无法与中心交换机通信，从而导致GOOSE网大面积断链，影响范围较广。如图5所示，当500kVGOOSE网中心交换机A故障时，其主要影响有：
