1 故障情况
    1.1现场运行方式
    某智能变电站的2台主变压器（本文简称主变）现场运行方式如下：

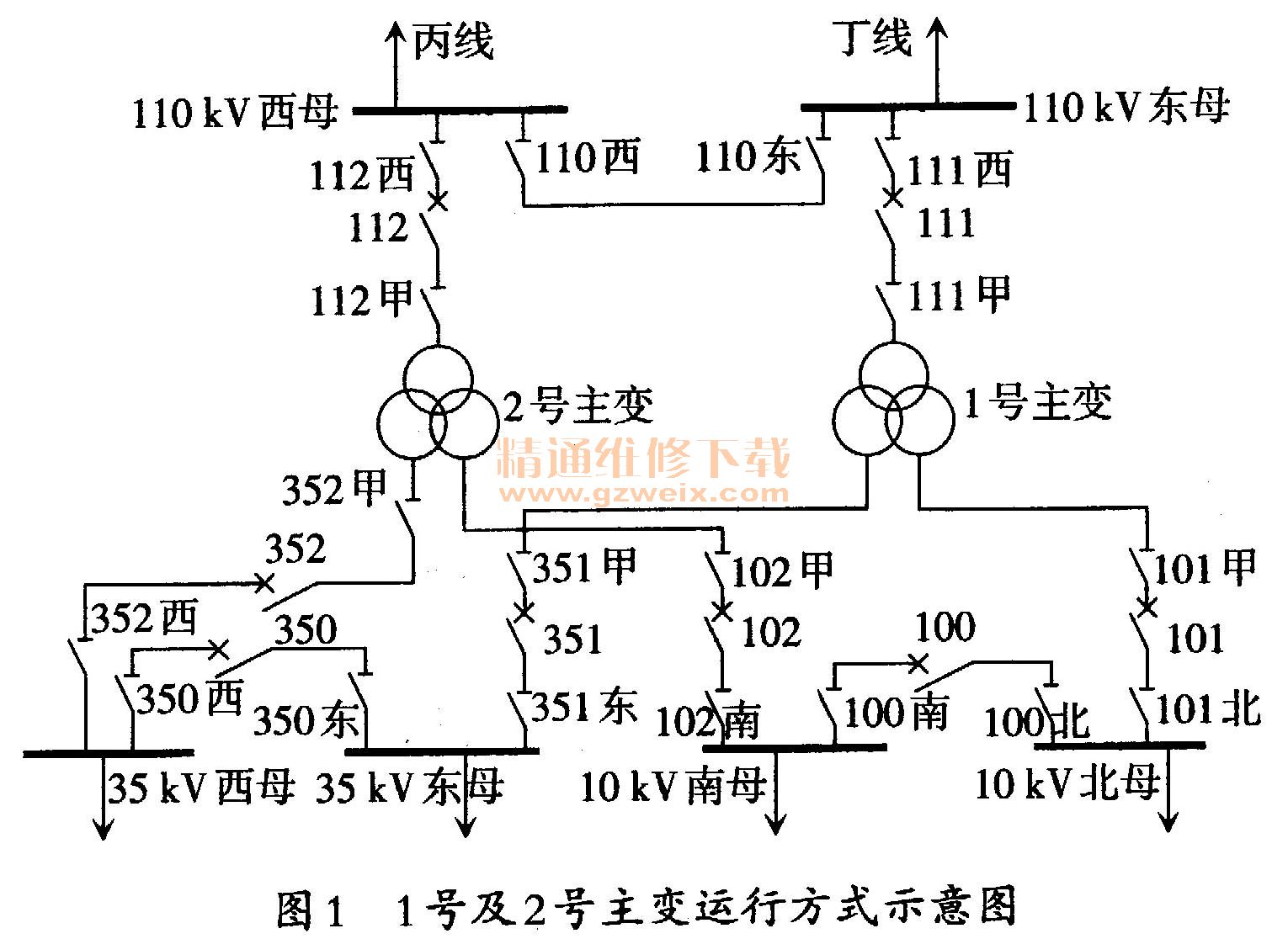

    1号主变运行于110 kV东母，2号主变运行于110kV西母；351断路器在分位，352和350断路器在合位，2号主变带35 kV全部负荷；101和100断路器在合位，102断路器在分位，1号主变带10 kV全部负荷。变电站主接线图如图1所示。

    1.2断路器跳闸信息
    2015年夏季，正值用电高峰时期，2号主变所带负荷全部停电，供电企业维修人员立即开展故障排查与维修工作。相关信息如下：T112断路器跳闸，现场机械位置指示在分位，智能终端显示断路器在合位；②2号主变差动启动动作、2号主变差动启动复归信息；③后台显示112断路器位置在合位，35 kV母线失电。

    2 原因分析
    2.1断路器位置指示为什么不一致
    2.1.1智能终端显示与实际位置不一致原因
    现场查看，智能终端显示112断路器位置在合位，机械指示在分位，实际已经跳开，检查发现光纤连接正确；由于断路器位置指示螺丝有松动，造成智能开入模块采集不到信息，智能终端不能正确显示位置，紧固后112断路器智能终端位置可以正确显示。
     2.1.2遥信与实际位置不一致原因
    112断路器实际位置与遥信位置不一致，断路器的开关量信息传输不到测控装置和后台，造成此结果的原因可能有两个方面：①后台监视装置未投人。检查测控装置和户外智能终端，保护装置的复归信号可以上传到后台，证明后台监视装置投入正常。②智能终端出现问题。智能终端的远方／就地信号不能上传至后台，由于经过以上处理，智能终端可以正确显示位置，证明智能开人模块工作正常，怀疑由于112智能终端CPU模块出现故障，不能将开关量信息上传至保护和测控装置。
    2.2断路器跳闸原因
    在设备正常运行的情况下，造成112断路器跳闸主要有两方面原因：①由于保护发跳闸命令至智能终端柜中的操作板，导致跳闸接点接通跳开112断路器；② 112断路器由于一次脱扣跳闸。
    2.2.1一次脱扣问题
    断路器型号为3APIRG-145-3150-40。现场进行跳合闸试验，断路器分合正确，确定断路器机构正常，排除由于一次脱扣引起的跳闸故障。
    2.2.2保护问题
    断路器跳闸一般需要后台发跳闸令或者保护动作发跳闸令，查阅保护后台信息：①112断路器在合位，保护装置信息显示2号主变差动启动动作、2号主变差动启动复归信息，从2号主变保护装置运行情况看装置正常运行，无保护动作出口信息；②后台未发112跳闸令，GOOSE报文中无测控装置的遥控命令；③通过凯默表截取GOOSE报文，对其内容进行分析，查看CID文件配置正确，并未收到GOOSE报文中保护装置的跳闸信息，智能终端无“保护跳A/B/C”信号。所以，排除保护导致跳112断路器的原因。
    2.2.3确定原因
      由于112断路器手动跳合正常，保护也未发跳闸令，而此时智能装置所采集的正常开关量信息又不能传至保护装置，保护也无动作信息，初步判断是由于智能终端异常导致光电转换装置误接通，跳112断路器。查阅112智能装置发出的报文，发现没有任何信息，说明112智能装置没有发出任何报文，检查智能终端，经重启，不能恢复，确定是光电板或者CPU烧坏，需厂家处理。
    3 处理结果
    联系厂家确定112断路器跳闸是由于智能终端CPU板发生故障引起，分析及总结CPU板损坏的主要原因如下：①夏季高温时环境温度达到42℃，高温持续时间比较长；②此变电站附近为电厂，灰尘积累较快，大量的积热聚集在灰尘形成的微环境里，从而使CPU散热不够，导致升温；③ CPU的警戒温度为72℃，极限温度为125℃、温度达到110℃左右时，会出现系统死机，长期高温导致系统紊乱出错。
    确定原因后更换CPU板，经调试所有开关量信号均能正常上传，开关能够正确遥控，保护传动正确，可以正常运行。
    4 改进措施
    （1）针对灰尘比较多的变电站，户外智能设备应加装防尘罩，避免灰尘积累造成的积热，温度升高。
    （2）二次检修专业人员检修时要认真查看螺丝是否松动，加强二次回路清扫工作。
    （3）变电值班人员根据《变电站巡视和维护条例》，缩短设备灰尘清除工作周期，尤其在高温天气，应加强户外智能设备的巡视维护。
