摘要：本文分析小水电接入对新平电网继电保护产生的影响，采用Relay CAC整定计算软件对小水电接入的一个典型模型进行仿真。仿真结果显示，小水电接入后的继电保护灵敏度和保护范围将发生变化，存在保护误动的风险，需要根据小水电接入位置和容量校核保护定值，或升级继电保护装置。

    0 引言
    新平县水资源丰富，理论蕴藏量为524MW，已建成的小水电大都远离负荷中心，采用单条35kV线路独立向外供电。电网网架结构薄弱、小水电的接入使继电保护范围发生变化、保护定值配合困难都可能造成继电保护误动作，既制约小水电的开发，又影响电网的安全稳定运行。为此，本文采用RelayCAC对小水电接入新平电网产生的影响进行定量分析，并有针对性地提出改进措施。

    1 新平电网继电保护的配置情况
    新平电网是典型的辐射状单电源供电网络，只有桂山变一条110KV线路与玉溪主网连接。县域内所辖直调小水电共23座，总装机容量为85. 7MW，大都处于挖窖河流域，依靠35kV线路串供（T接）经110KV堵岭变与系统并网。桂山变一堵岭变一腰街变一戛洒变的35kV供电线路配置国电南自PSL 641系列线路保护，由于串级供电线路长，加上小水电接入后线路潮流和故障点水平的变化，保护配合困难，存在失配点，因此这种运行方式下会出现保护越级跳闸的情况。

    2 小水电接入对新平电网继电保护影响的仿真分析
    小水电接入的容量和位置不同，流过保护的故障电流也不相同，下面选取新平电网小水电接入的一个典型模型进行分析。

    2.1小水电接入模型

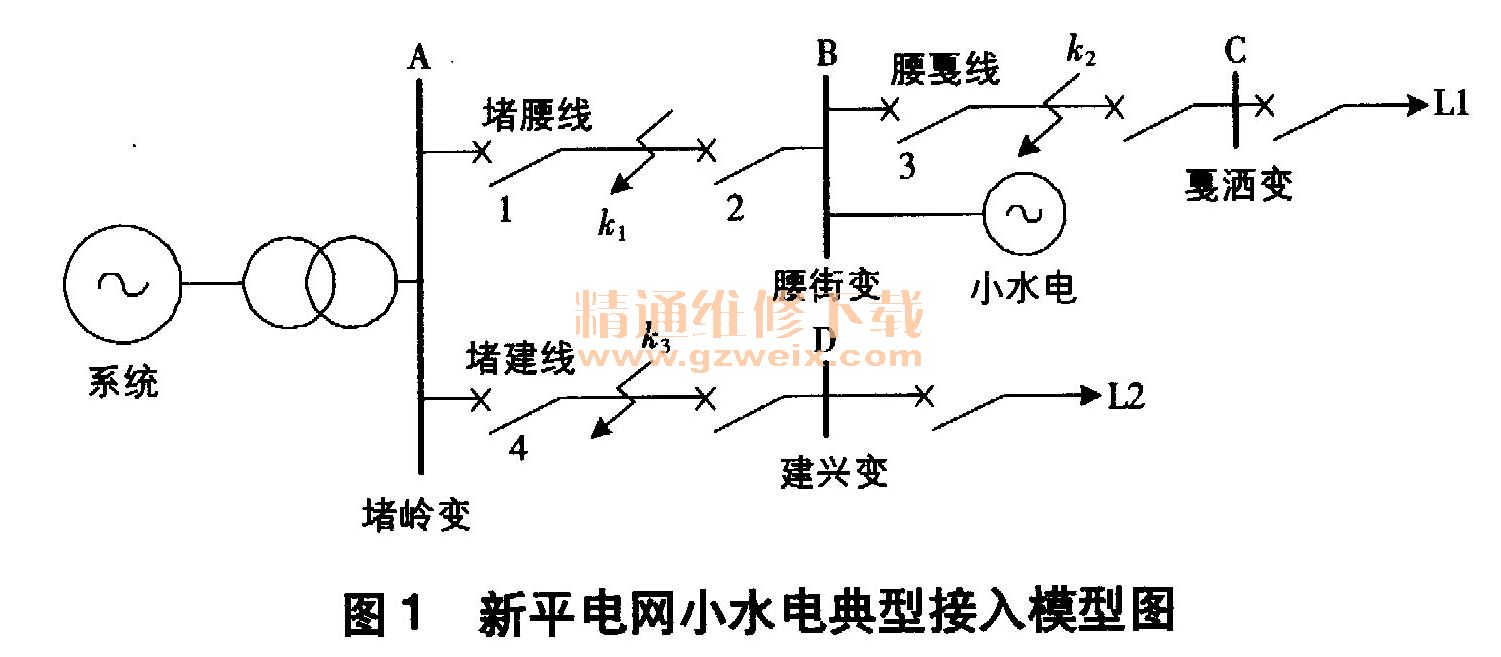

    本文采用地区电网继电保护智能整定计算软件Relay-CAC进行建模仿真，系统基准容量为100MVA。新平电网小水电典型接入模型如图1所示，相关参数如下。

    （1）系统阻抗值。大方式下，正序阻抗（标么值）为0.123 58，零序阻抗（标么值）为0. 257 78。小方式下，正序阻抗（标么值）为0. 167 82，零序阻抗（标么值）为0.259 79。
    （2）发电机模型参数。丫味河电站，#1、#2发电机的型号为SFW3300-8/1730，额定电压为6. 3 kV，容量为3 300kW，阻抗电压为12. 74%，功率因数为0.8。南碱一级电站，#1. #2发电机的型号为SFW2143/61-10，额定电压为6. 3 kV，容量为1 250kW，阻抗电压为29%，功率因数为0.8。南碱二级电站，#1、#2发电机的型号为SFW2143/61-10，额定电压为6. AV，容量为1 250kW、阻抗电压为29%，功率因数为0.8。
    （3）线路模型参数。堵腰线采用1.GJ-185/25，平均电压为37kV，长度为20. 364km。腰戛线采用LGJ-185/25 、平均电压为37kV，长度为12. 577km。堵建线采用JL/GIA-150/25，平均电压为37kV，长度为18. Am。丫味河电站线采用LGJ-120，平均电压为37kV，长度为1. 6km。南碱一级电站线采用LGJ-95，平均电压为37kV，长度为0. 8km。南碱二级电站线采用LGJ-95，平均电压为37kV，长度为1. 5km。
    （4）变压器模型参数见表1。
