1 项目分析
国网福建石狮市供电公司可直接在地面进行操作的断路器主要安装于箱式变压器(本文简称箱变)内。据调查,至2016年4月10日,石狮市供电公司共有美式箱变508台。箱变低压各出线回路的断路器主要为自动空气断路器,该类型的空气断路器在分闸后手柄均为向下,无法悬挂“禁止合闸,有人工作!”或“禁止合闸,线路有人工作!”等标示牌。另外,目前供电企业在对箱变低压断路器停电后采取的解决措施是在停电后将箱门关闭上锁,最后在箱变的门把手上悬挂“禁止合闸,有人工作!”或“禁止合闸,线路有人工作!”标示牌。有时碰到箱变出线处装设接地线时箱门无法正常关闭,就只能拿一条扎线临时绑扎箱门。上述行为存在断路器被误送、发生人身伤亡及设备损坏等事故风险。综上所述,需研制出一种低压断路器防误操作闭锁装置,以降低安全风险。
2 方案选择
2.1低压断路器防误操作闭锁装置形式方案
在高压断路器的防误装置及低压断路器结构的基础上,运用头脑风暴法就低压断路器防误操作装置的结构提出了内嵌式和外装式两种方案。
内嵌式方案优点:无外加设备,整体美观,一次整改后以后操作不用外加设备。缺点:①投资大,每个断路器需进行改造;②施工周期长;③断路器的生产厂家多,改造难度大;④操作方法不当可能损坏断路器;⑤需停电进行整改。分析结论:不采用。
外装式方案优点:无需对设备停电进行改造,投资小,见效快。缺点:①断路器型号多,设计一种通用的防误操作装置有难度;②操作不当可能发生危险。分析结论:采用。
2.2外装式低压断路器防误操作闭锁装置定型方案
外装式低压断路器防误操作闭锁装置有两种方案:外罩一体式和组合式。
外罩一体式方案优点:①设计简单;②制作简单;③安装方便。缺点:①无法实现可靠闭锁;②固定时有可能触及带电部位;③体积大,携带不方便;④同一类型断路器应制作多个装置。分析结论:不采用。
组合式方案优点:①可上锁;②可挂牌;③活动结构操作方便。缺点:①设计复杂;②制作难度大。分析结论:采用。
3 项目实施

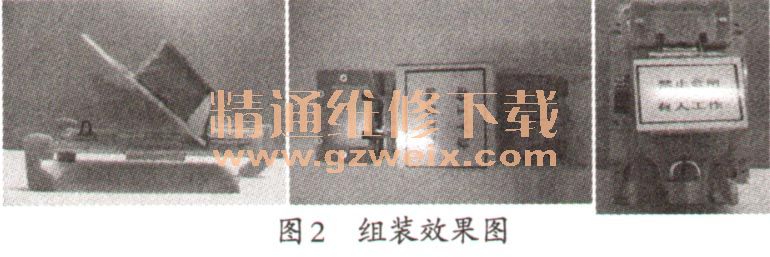

查询低压断路器台账并到现场收集常见几种低压断路器相关数据(底座尺寸、UW相中心孔距、接线距径、装置最佳固定孔距等),用绝缘板进行防误装置的框架制作。所制作的零配件如图1所示,组装效果图如图2所示。
4 效果检查
绝缘板材质的低压断路器防误操作闭锁装置研制完成后,对供电所辖区内7台变压器停电操作现场进行防误操作闭锁装置的安装试验,试验数据如表3。
5 项目的优势和创新
可实现停电操作后对操作机构的上锁;操作后可悬挂标示牌;方便携带,质量不超过1 000 g;投资少,每个防误装置制作成本不超过300元。
