带电更换母线电压互感器电压空开的研究与应用

来源：电工技术作者：佚名 2017-02-13 08:23:58

    3 元件选型及安装
    3.1元件选型
    检修基座最重要的组件是无缝衔接的MBB（Make Before Break）波段开关。下面对XB1-B型和XB2-BD型旋转波段开关进行分析。

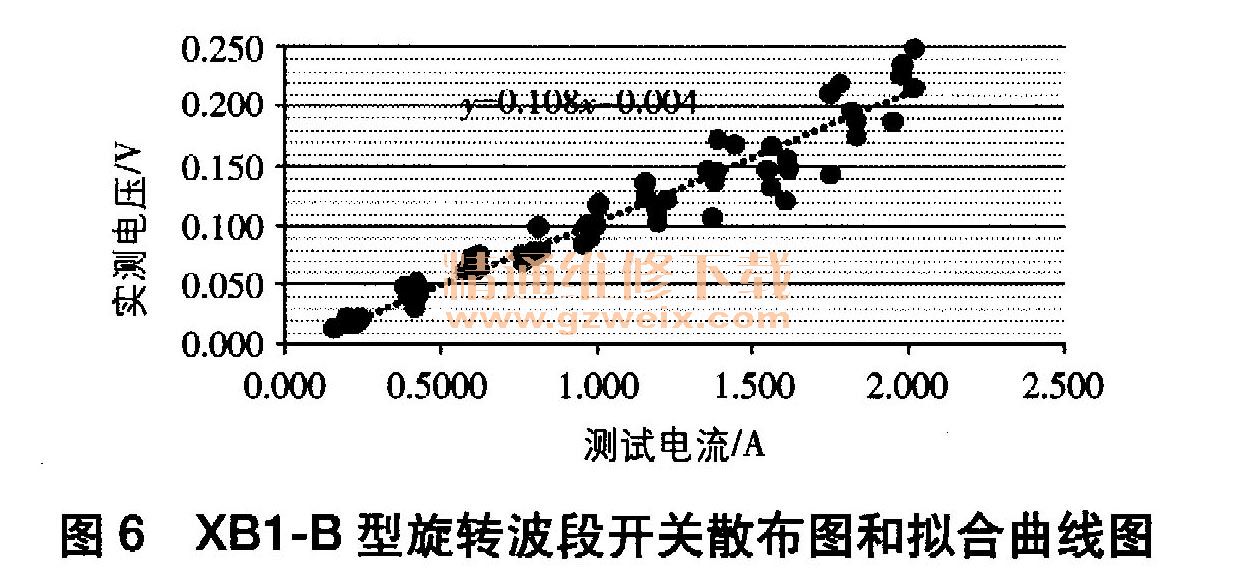

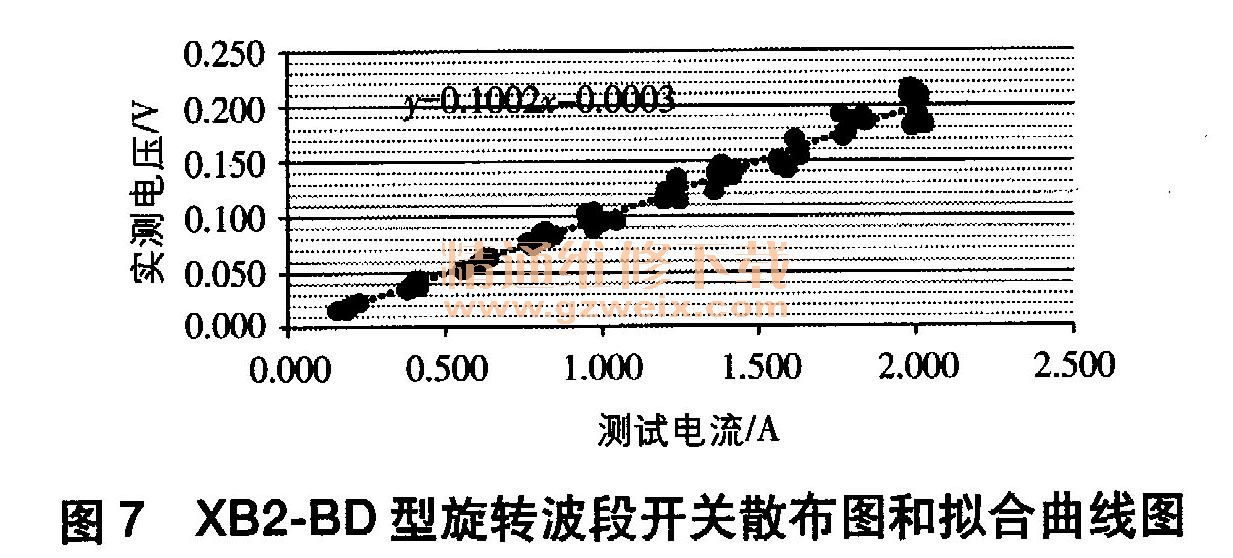

    旋转波段开关需接人运行回路和备用回路的三相电压，故共有6组开关接点。为保证三相电压平衡，6组开关接点的接触电阻阻值必须平衡。根据两种型号旋转波段开关6组接点接触电阻线性特性试验数据，进行线性度分析，绘制的散布图及经最小二乘法线性拟合的散布图如图6、图7所示。

    假设拟合的线性曲线为y=ax+b。由最小二乘法知，参数a、参数b、相关系数r为：

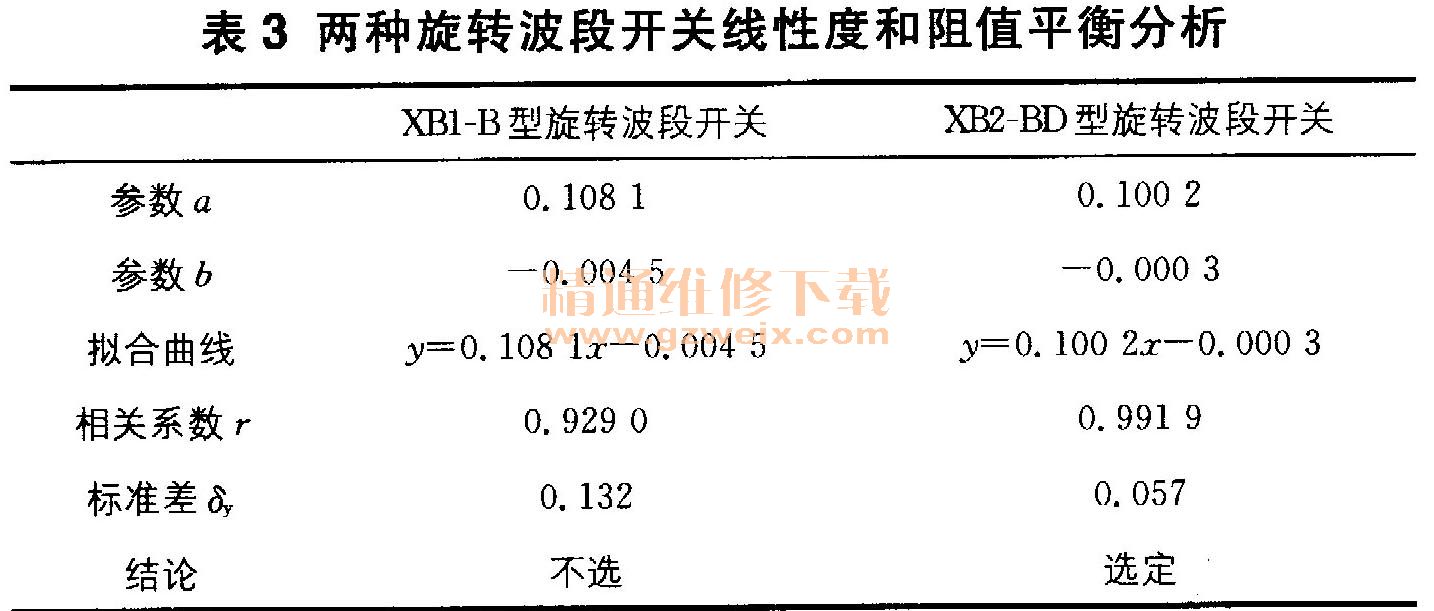

    将计算结果统计在表3中。

    由表3可知，两类旋转波段开关的阻值在0. 1Ω左右；由最小二乘法知相关系数越接近1则数据线性度越好，故XB2-BD型旋转波段开关的阻值线性度更优；XB2-BD型旋转波段开关的标准差为0. 057，小于XBl-B型的0. 132，说明其接触电阻具有更佳的阻值平衡。综上，选择XB2-BD型旋转波段开关。
