3 多电源系统模型建立和仿真
3.1 PSCAD/EMTDC模型建立
图1接线及设备参数经转换后所建模型如图3所示。
3.2仿真结果及说明
3.2.1线路传输功率

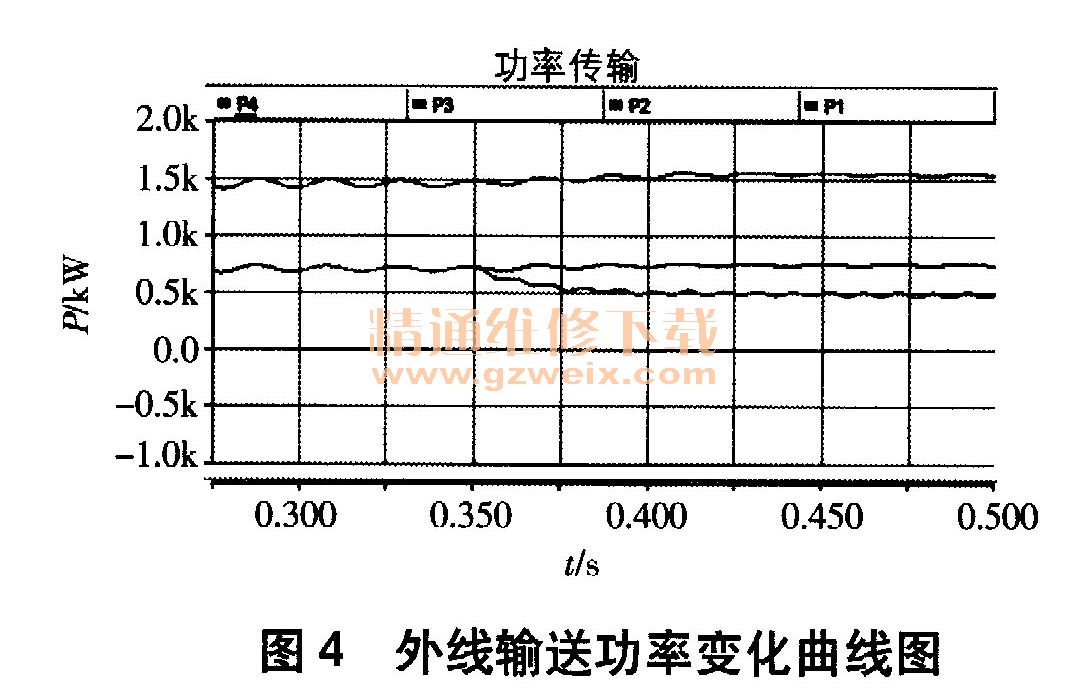

外线输送功率变化曲线如图4所示。故障发生前，4回线路功率（不考虑厂用电负荷）约为700MW （L1 /L2） 、1 450MW（L3/L4） ; 1-1断开一相后该回线路功率约下降1/3，其它3回线路功率略微上升，总输送功率基本不变。
3.2.2厂内500kV母线电压

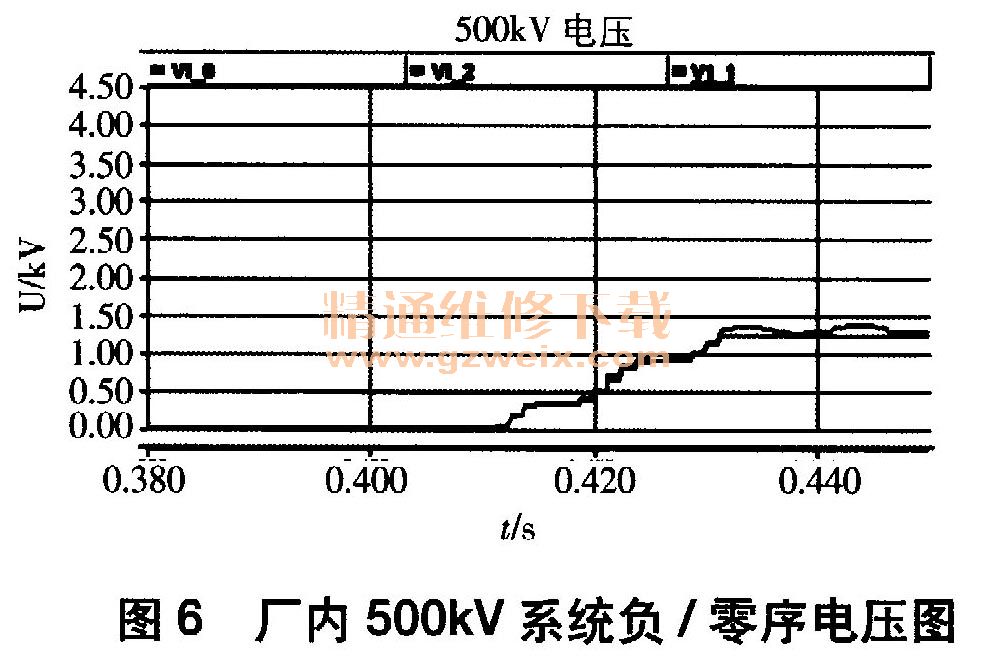

厂内500kV系统三相电压仿真结果如图5所示，负／零序电压如图6所示。故障发生后，电压有效值略微倾斜下降，三相电压波形略微失衡，但不明显，有少许负／零序电压产生，其值小于1%U。
3.2.3故障线路电流值

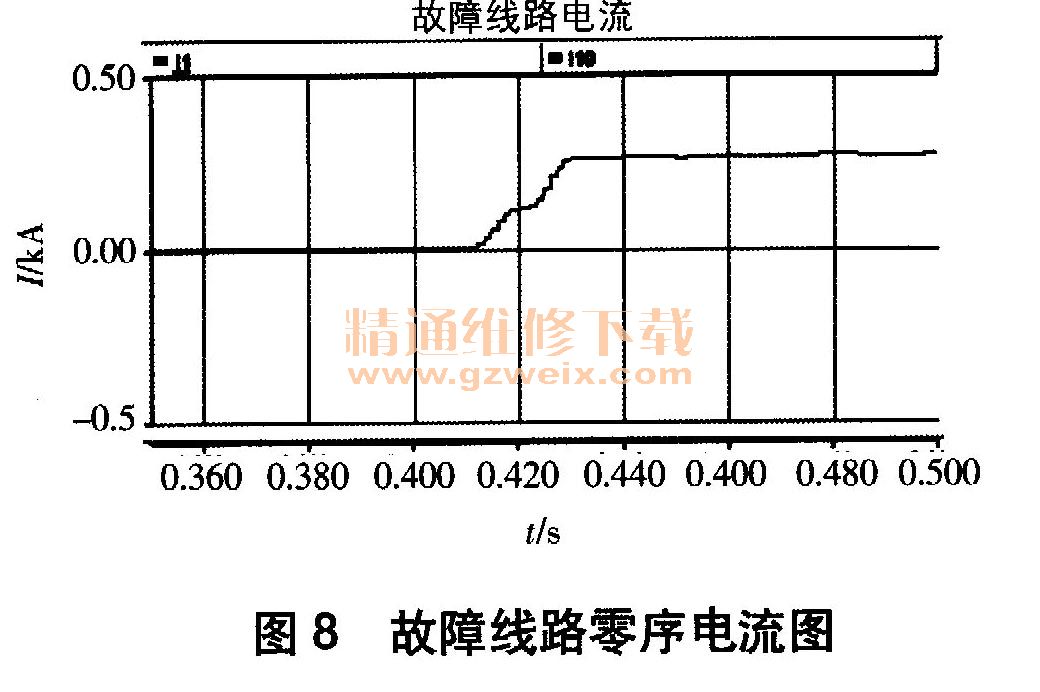

故障线路电流仿真结果如图7所示，故障线路零序电流如图8所示。断路器BRK开断后，故障相电流瞬间降为零（不考虑潜供电流），其余两相电流基本无变化，有零序电流产生，其值约为0. 25kA（与当前线路负荷电流成正比）。
3.2.4厂用电6. 6kV母线电压

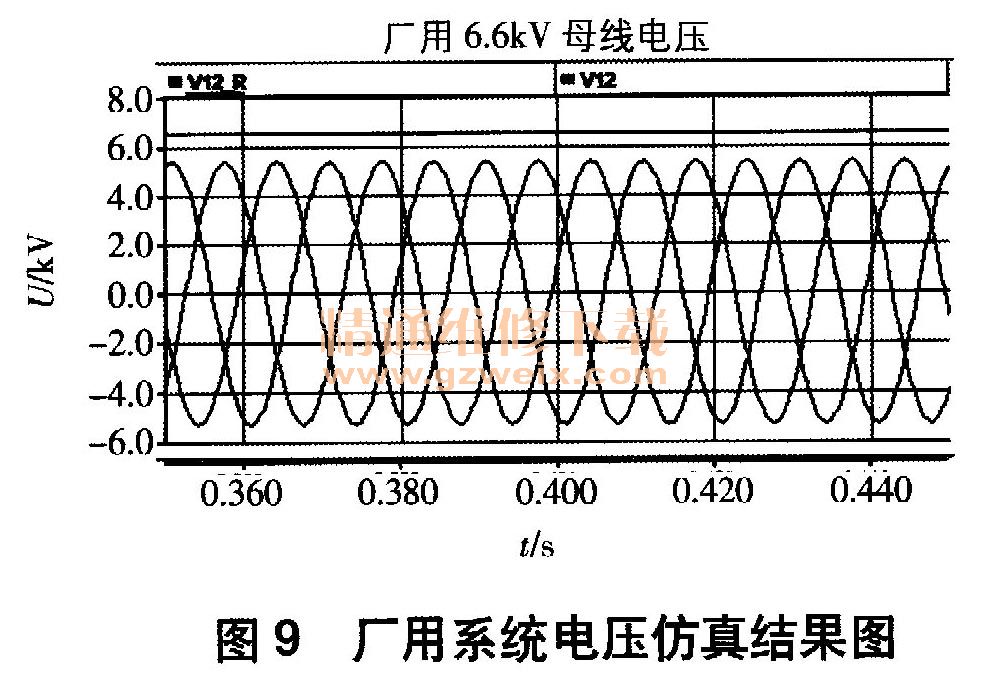

厂用电系统电压仿真结果如图9所示。故障前后厂用电6. 6kV母线电压基本保持不变，电压波形完好，经软件计算分解，略微有一些零／负序电压，基本可忽略不计，远达不到中压系统各项保护的定值。
