发电厂外线断相故障时厂内电气系统仿真分析

来源：电工技术作者：佚名 2017-02-13 08:28:04

    4 单电源系统模型建立和仿真
    4.1 PSCAD/ENITDC模型建立

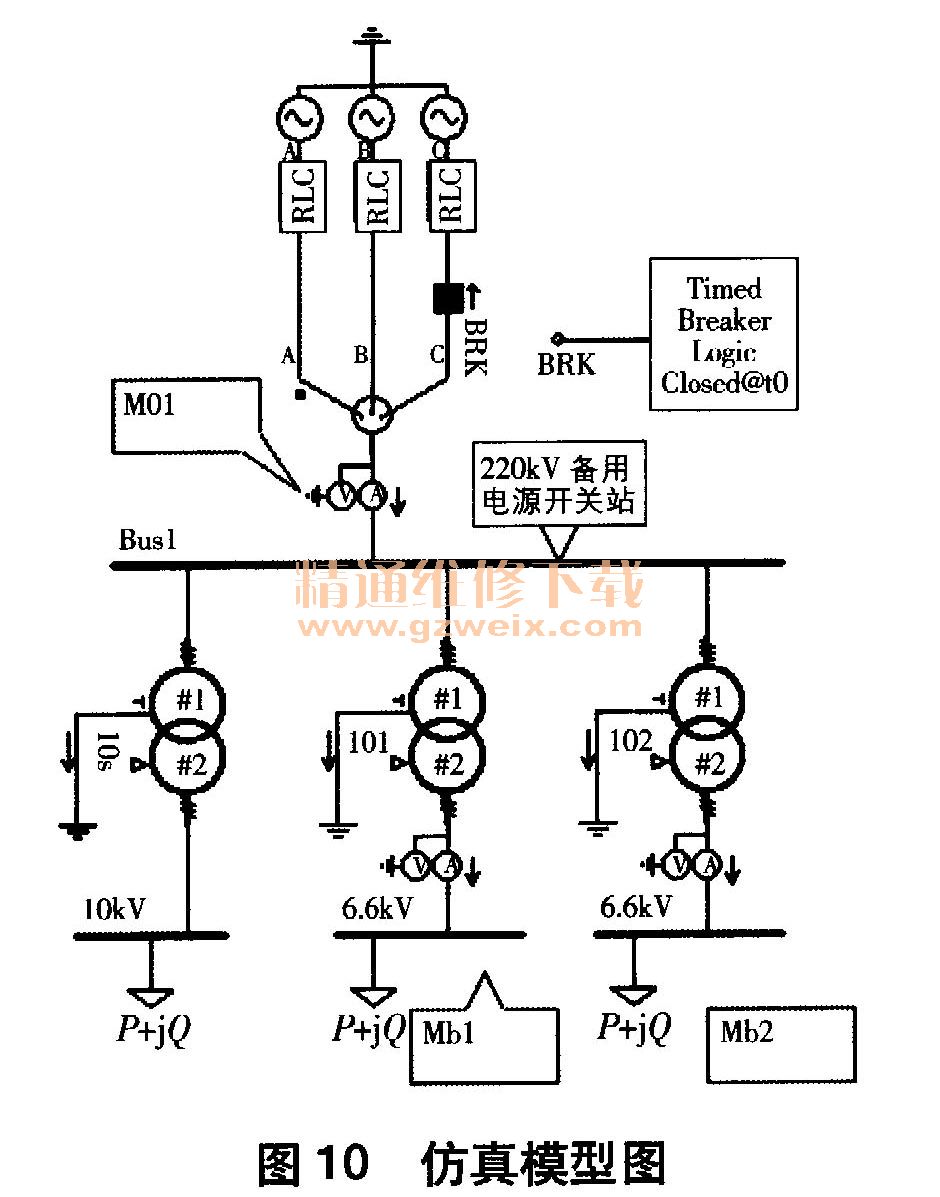

    图2接线及设备参数经转换后所建模型如图10所示。

    4.2仿真结果
    4.2.1厂内220kV母线电压

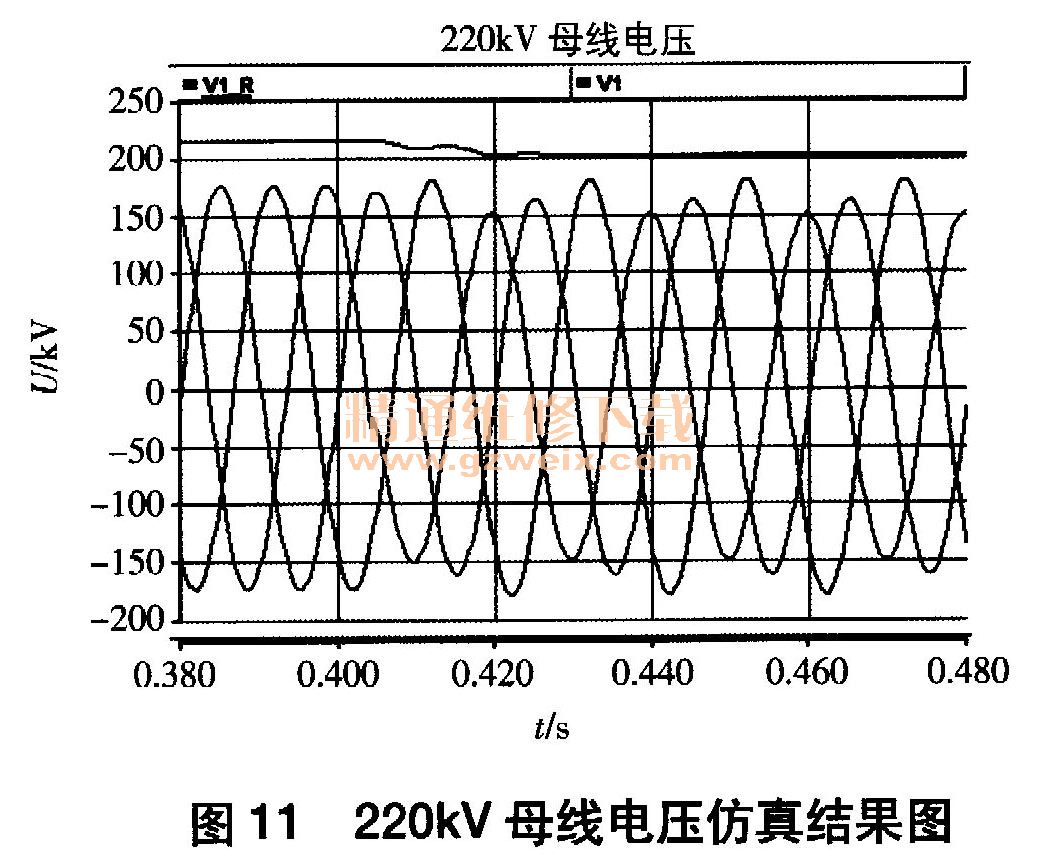

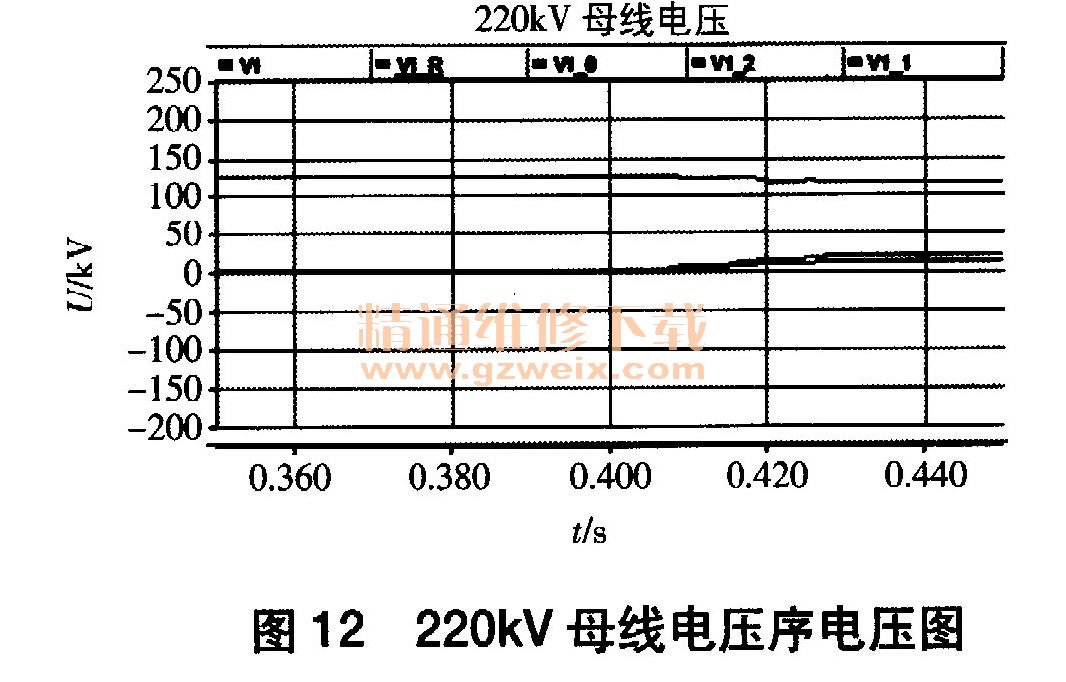

    220kV母线电压仿真结果如图11所示，电压序电压如图12所示。故障后，电压有效值略微下降，电压波形畸变失衡，有负序和零序电压产生。

    4.2.2故障线路电流

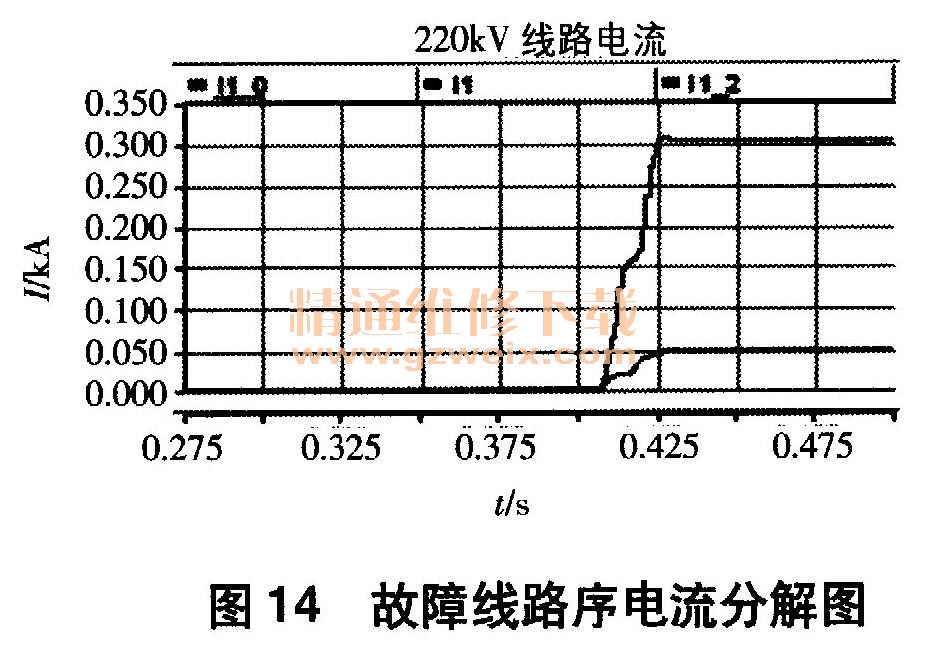

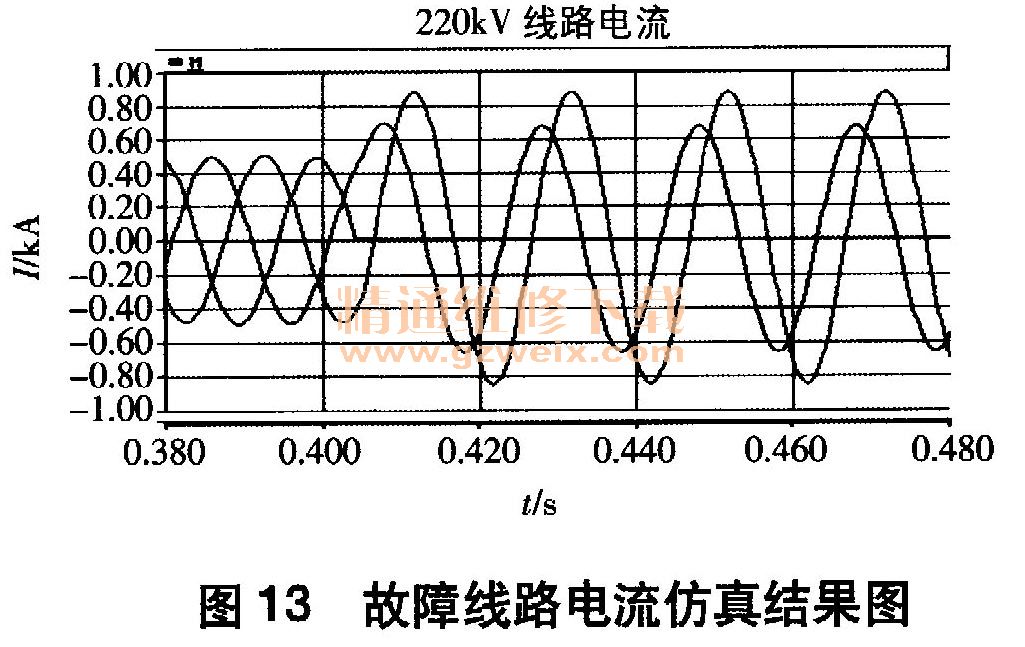

    故障线路电流仿真结果如图13所示，故障线路序电流分解图如图14所示。故障后，故障相电流瞬间降为零，其余两相电流增大，相位也有变化，有较大负／零序电流产生，零序电流值与额定电流相差不多。

     4.2.3厂用电6. 6kV母线电压

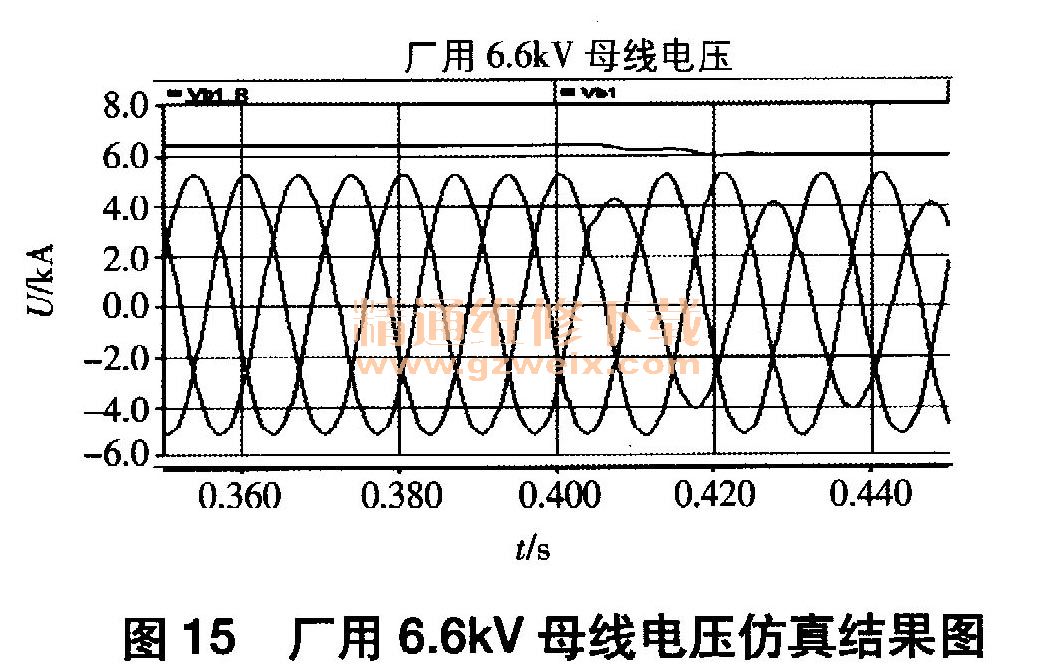

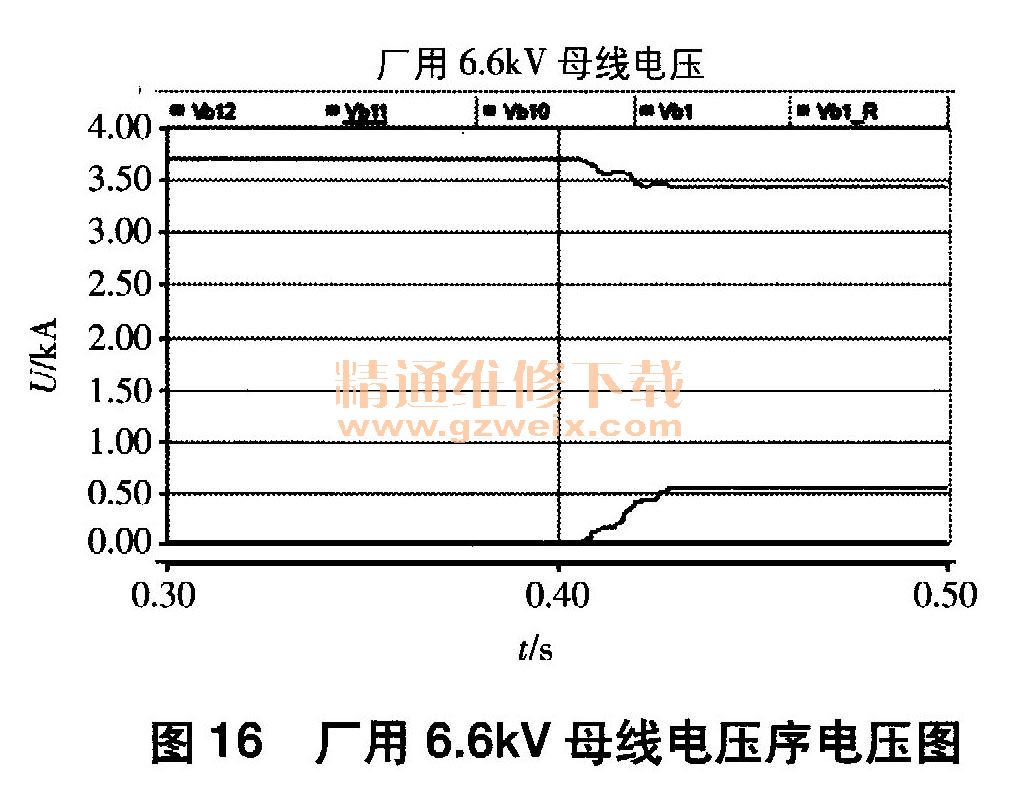

    厂用电6. 6kV母线电压仿真结果如图15所示，电压序电压如图16所示。故障后，厂用6. 6kV母线电压有效值略微下降，电压波形畸变失衡，正序电压下降，有一些零／负序电压产生。
