一实习生在做试验时,用一台单相自藕调压器做试验,电源侧为220 V输入,输出为0-250 V可调。他将调压器置于起始位置,输出电压表指示为0V,随后他在改接0V电路时,却意想不到发生了触电事故,非常恐惧。他不知所措,向我请教。
没有输出电压也会触电,真是不可思议,其原因何在呢?仔细查看电路,发现该实习生因粗心大意犯了一个低级错误,把相线和中性线接反了,如图1所示。由于公共端接在电源相线上,尽管二次侧无电压输出,但二次侧始终处于带电状态,对地电压220 V。此时人若触及二次侧,就会发生单相触电,这就是0V触电的原因。

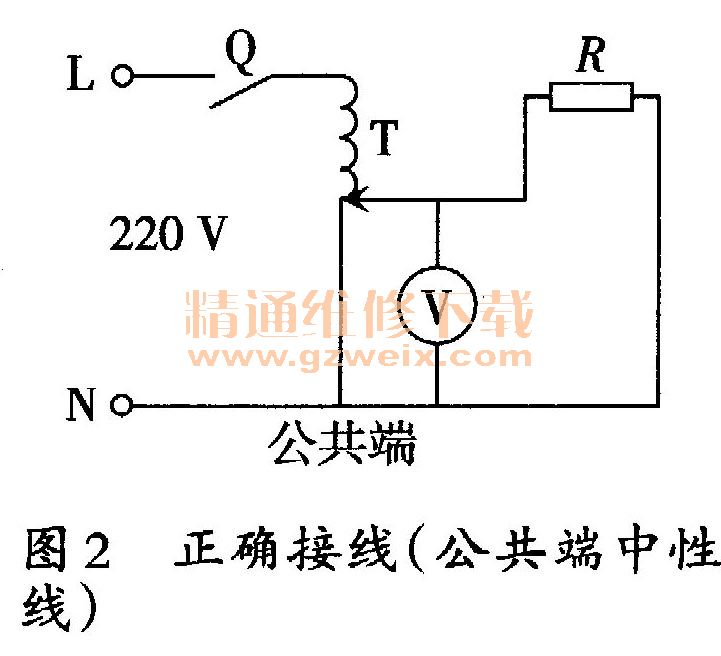

在这里笔者要提醒大家的是,在电工测量和试验中,要正确使用单相自藕调压器,其公共端一定要接在电源中性线上,正确接线如图2所示。其次,调压器二次绕组是一次绕组的一部分,二次侧和一次侧有电的直接联系,即使滑动触头置于零位,一次侧电压仍有可能窜入二次侧。为确保安全,在改接二次侧电路时,一次侧必须脱离电源。
