网格化查线法缩短10kv线路故障停电时间
来源:农村电工  作者:佚名  2017-10-16 09:11:01

      目前,各县供电公司受地形复杂、天气恶劣、巡视人员数量不足、线路故障不熟悉、查线走径长(查线走径是指巡线人员巡线时所走的路径,与线路走径是线路杆塔的地理位置走向概念有所不同)等因素的影响,10 kV线路故障停电后,查找故障时间较长,导致电网供电可靠性低,严重影响优质服务水平。为此,我们研究出了网格化查线法,可大大提升查找故障线路的效率,缩短10 kV线路故障停电时间,具体方法如下。
    假设某供电公司共有10个供电所,将10 kV线路根据各供电所供电区域划分为10个区域作为一级网格,各供电所再将自己辖区内的线路进行第二次网格化分工,成为二级网格,区域责任明确落实到人。原则如下。
    (1)如果线路走径只涉及1个供电所管辖范围的,该线路在事故巡线时就由这个供电所负责;供电所再依据故障指示仪发出的故障定位信息,根据自己的网格划分通知到人,派出相应小组的巡线人员,多组同时出发进行事故巡线。
      (2)如果线路走径涉及2个及以上供电所管辖范围的,在线路事故巡线时将按照网格化地域划分,各供电所对自己辖区内的线路进行巡视。
    (3)运检中心作为线路运行、维护的责任人,在事故巡线中全面负责、协调各网格内的巡线信息汇总、分析、研判,正确做出故障处理方案,及时隔离故障点并派人进行处理,缩短故障停电时间,力争在最短时间内恢复用户供电。

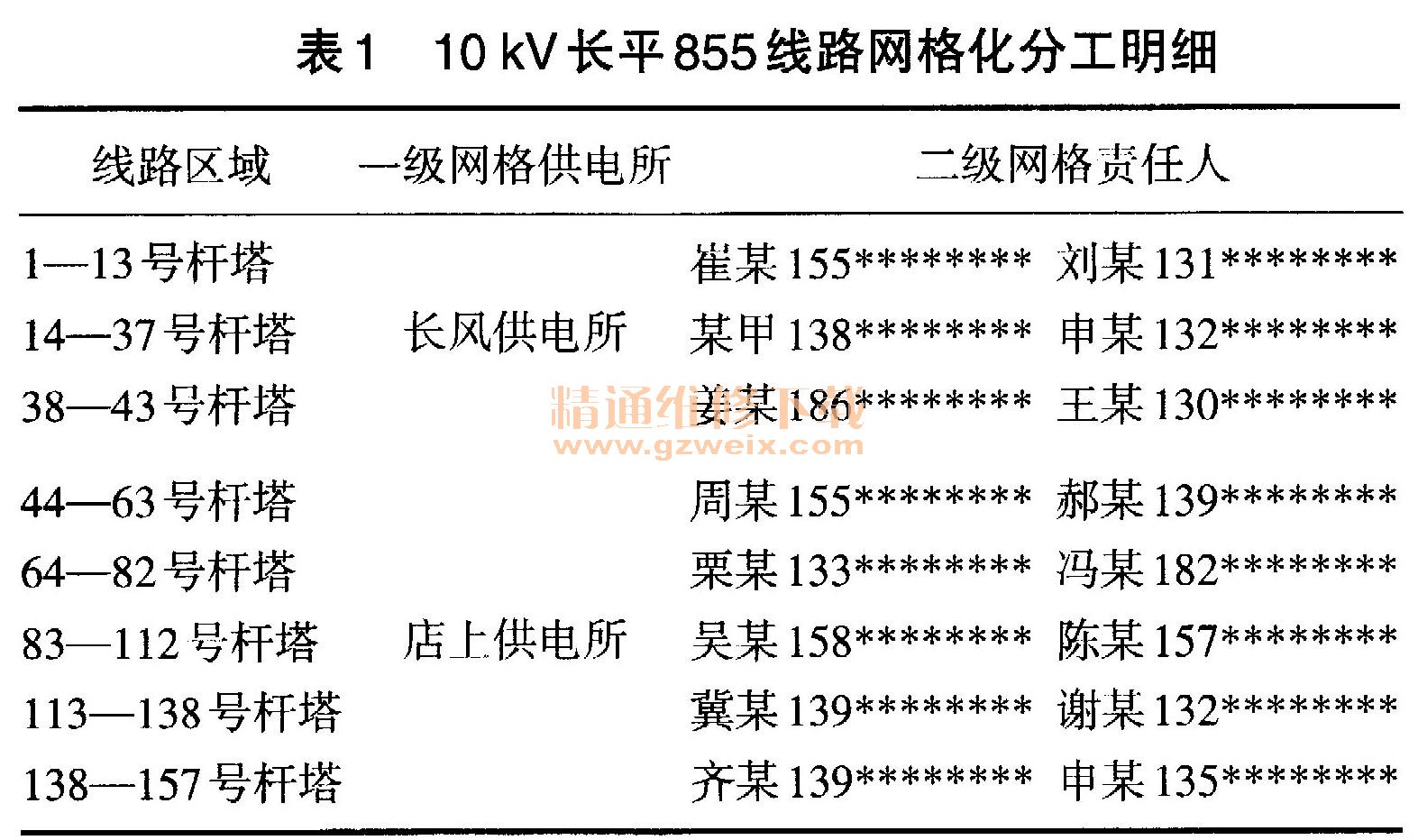

    如我公司10 kV长平855线路全线157基杆塔,途经长风、店上2个供电所管理辖区,具体分工如表1。

      当调控中心监测到10 kV长平855线路故障跳闸信号后,监控人员立即通知这2个一级网格责任辖区供电所。由供电所查看故障指示仪发出的故障位置信号,判断是分支故障还是主线故障,根据故障位置信号派出二级网格责任人对故障点进行事故巡线。发现故障后,通知运检中心派人进行故障抢修。
    为优化抢修资源,我们又在现有网格化基础上添加了重要客户所处位置及用电负荷,为及时恢复供电,对重要客户进行分类管理。每个网格中注明负载的重要客户,在抢修恢复送电中优先给予保证。
    使用网格化查线法巡视线路后,2016年8月对比2015年8月,线路故障查找时间由原来的131.64 min缩短为57.25 min,线路故障查找时间大幅度减少;停电总时间由213 min减少为138 min,减少了停电时间。既提高了供电公司的经济效益,又提升了供电公司的优质服务水平和在客户中的形象。
