自动调容调压组合式变压器的应用
来源:农村电工  作者:佚名  2018-04-05 08:07:59

      在很多农村地区,时段性、季节性用电负荷差异较大,配电变压器普遍存在容量偏大或偏小的情况。容量过大,就会出现“大马拉小车”问题,增大了配电变压器的损耗。容量过小,则可能造成配电变压器过载,甚至过热烧毁。为此,应根据不同地区电网结构、用电负荷的特点,合理选用配电变压器,提高电网安全稳定运行水平与经济效益,而自动调容调压组合式变压器就符合此要求。

    1 自动调容调压组合式变压器的功能优势
      自动调容调压组合式变压器由变压器本体、智能监控单元及配电箱单元组成,采用自然通风方式,结构设计紧凑合理,可双杆台架安装。
      自动调压功能:变压器本体油箱内配置调压开关,在电压波动时自动调节电压高低,使变压器低压侧输出电压稳定在合格范围内,提升电压质量。调压范围为额定电压的土5%。
      自动调容功能:变压器本体油箱内配置调容开关,在用电负荷高峰时段自动将变压器调整到大容量挡位运行,在用电负荷低谷时段自动将变压器调整到小容量挡位运行,有效降低变压器损耗。

    2 自动调容调压组合式变压器的使用效果

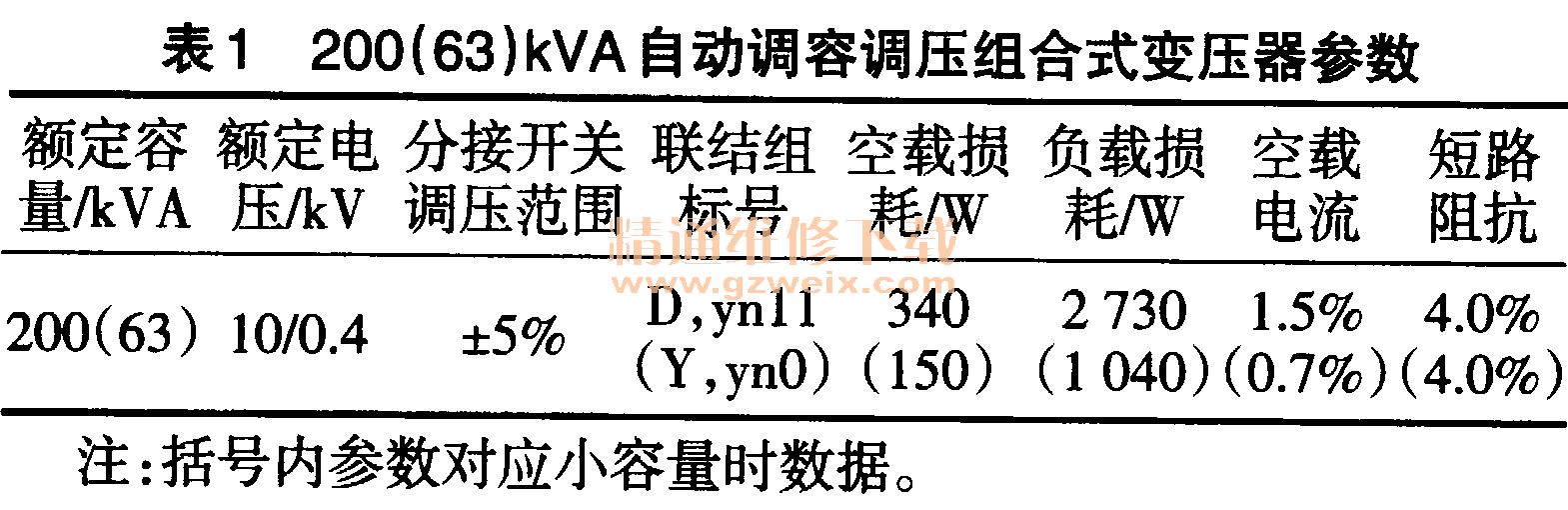

    国网蒙东奈曼旗供电分公司采用的200(63)kVA自动调容调压组合式变压器,每年约4个月使用大容量,8个月使用小容量。现以该型变压器为例(其参数如表1所示),计算其与200 kVA普通配电变压器的年运行成本,进行对比分析。根据以往的计算经验,普通配电变压器每运行一年其等效满载时间约为全年运行时间的1/5。所以,在计算调容调压组合式变压器年运行成本时,也按其在大、小容量运行时间的1/5分别折算两种运行状况的等效满载小时数,通过计算两种配电变压器的年耗电能量(不计各种运行维护成本)来比较两种变压器的运行经济性。

    经计算:200(63)kVA自动调容调压组合式变压器每年在大容量(200 kVA)运行时耗电能量2 988 kwh,在小容量(63 kVA)运行时耗电能量2 062 kwh,运行一年消耗电能5 050 kwh;200 kVA不能调容量的普通配电变压器运行一年的耗电能量7 270 kwh。两者对比,200(63)kVA自动调容调压组合式变压器比普通200 kVA配电变压器每年的运行成本降低30.5%。实践证明,对于季节性用电差异较大的地区采用自动调容调压组合式变压器经济效益十分明显,值得推广使用。
