10kV及以下配电线路运行维护运行维护及事故处理(续一)
来源:农村电工  作者:佚名  2018-04-10 08:22:27

    2 配电线路运行维护及故障处理
    2.1配电线路运行维护标准
    2.1.1配电线路运行标准
      (1)杆塔偏离线路中心线不应大于0.1 m。
      (2)电杆倾斜度(包括挠度):转角杆、直线杆不应大于15/1000,转角杆不应向内角侧倾斜,终端杆不应向导线侧倾斜,终端杆向拉线倾斜应小于200 mm.
      (3)铁塔倾斜度:50 m以下倾斜度应不大于10/1000, 50 m及以上倾斜度应不大于5/1000。
      (4)混凝土电杆不应有严重裂纹、流铁锈水等现象,保护层不应脱落、酥松、钢筋外露,不宜有纵向裂纹,横向裂纹不宜超过周长的1/3,且裂纹宽度不宜大于0.5 mm;铁塔不应有严重锈蚀现象,主材弯曲度不得超过5/1000,各部位螺栓应坚固,混凝土基础不应有裂纹、酥松、钢筋外露现象。
      (5)线路上的每基杆塔应统一标志牌,靠道路附近的电杆应统一挂在道路侧,一条线路的标志牌基本在一侧。
    (6)横担与金属应无严重锈蚀、变形、腐朽等不良现象。绝缘子、瓷横担应无裂纹。
    (7)导线过引线、引下线对电杆构件、拉线、电杆间的净空距离:1-10 kV不小于0.2 m, 1 kV以下不小于0.1 m。每相导线过引线、引下线对邻相导体、过引线、引下线的净空距离:1~10 kV不小于0.3 m, 1 kV以下不小于0.15 m。高压(1-10 kV)引下线与低压(1 kV以下)线间的距离不应小于0.2 m。
    (8)三相导线弧垂应力求一致,弧垂误差应在设计值的-5%~10%;一般档距导线弧垂相差不应超过50Mm。
    (9)拉线应无断股、松弛和严重锈蚀,拉线基础应牢固。
    (10)接户线的绝缘层应完整,无剥落、开裂等现象;导线不应松弛;每根导线接头不应多于1个,且应用同一型号导线相连接。接户线的支持构架应牢固。
    (11)1~10 kV配电线路通过林区应砍伐出通道,通道净宽度为导线边线向外侧水平延伸5m,当采取绝缘导线时不应小于1 m。
    (12)配电线路与其他物体的安全距离。配电线路与甲类厂房、库房,易燃材料堆场,甲、乙类液体储罐,液化石油气储罐,可燃、助燃气体储罐最近水平距离,不应小于杆塔高度的1.5倍,丙类液体储罐不应小于1.2倍(甲、乙、丙分类按GB 50016=2006(建筑设计防火规范》规定)。
    (13)跨越道路的拉线对地距离。跨越道路的水平拉线,对道路边缘的垂直距离不应小于6m。拉线柱的倾斜角宜采用10~20°

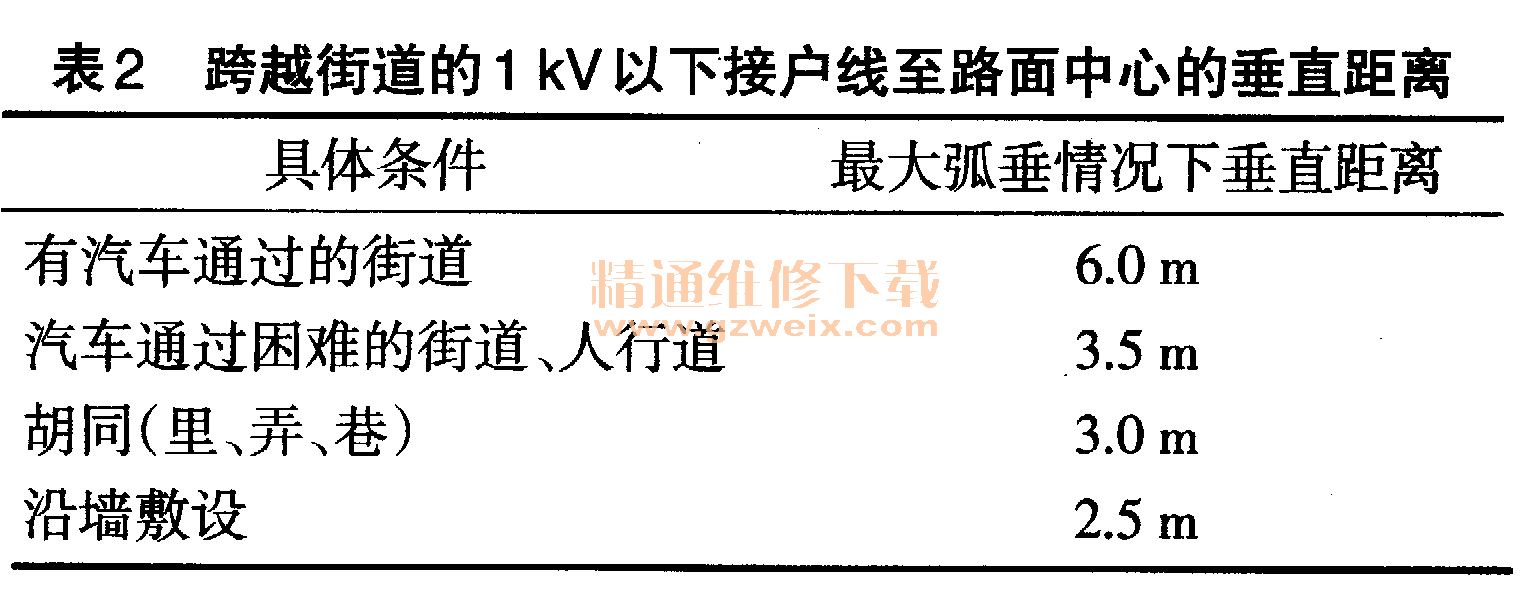

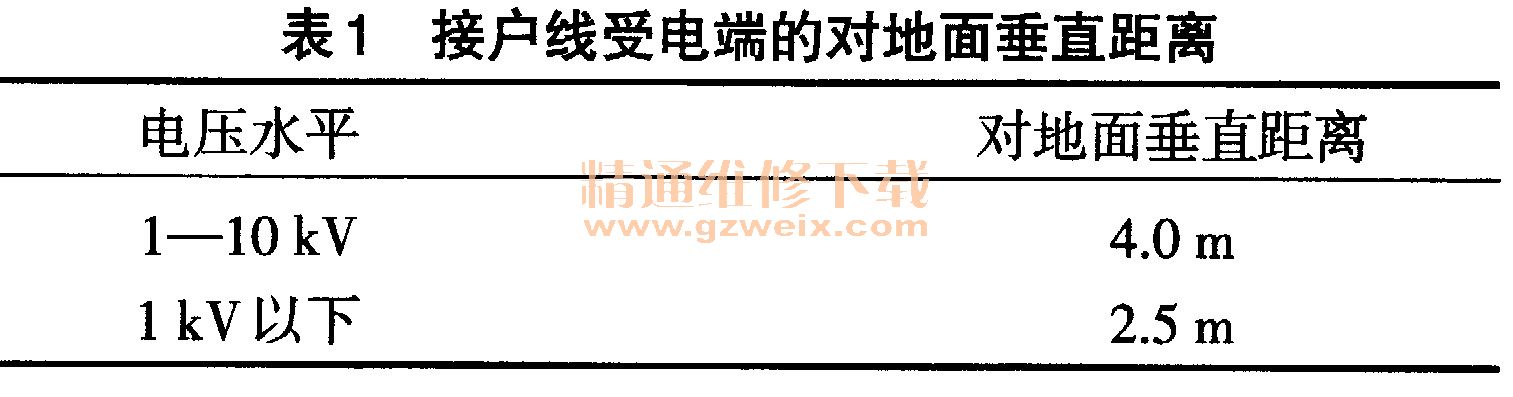

    (14)接户线的限距应符合表1和表2。


[1] [2] [3]  下一页
