1 四象限无功的定义

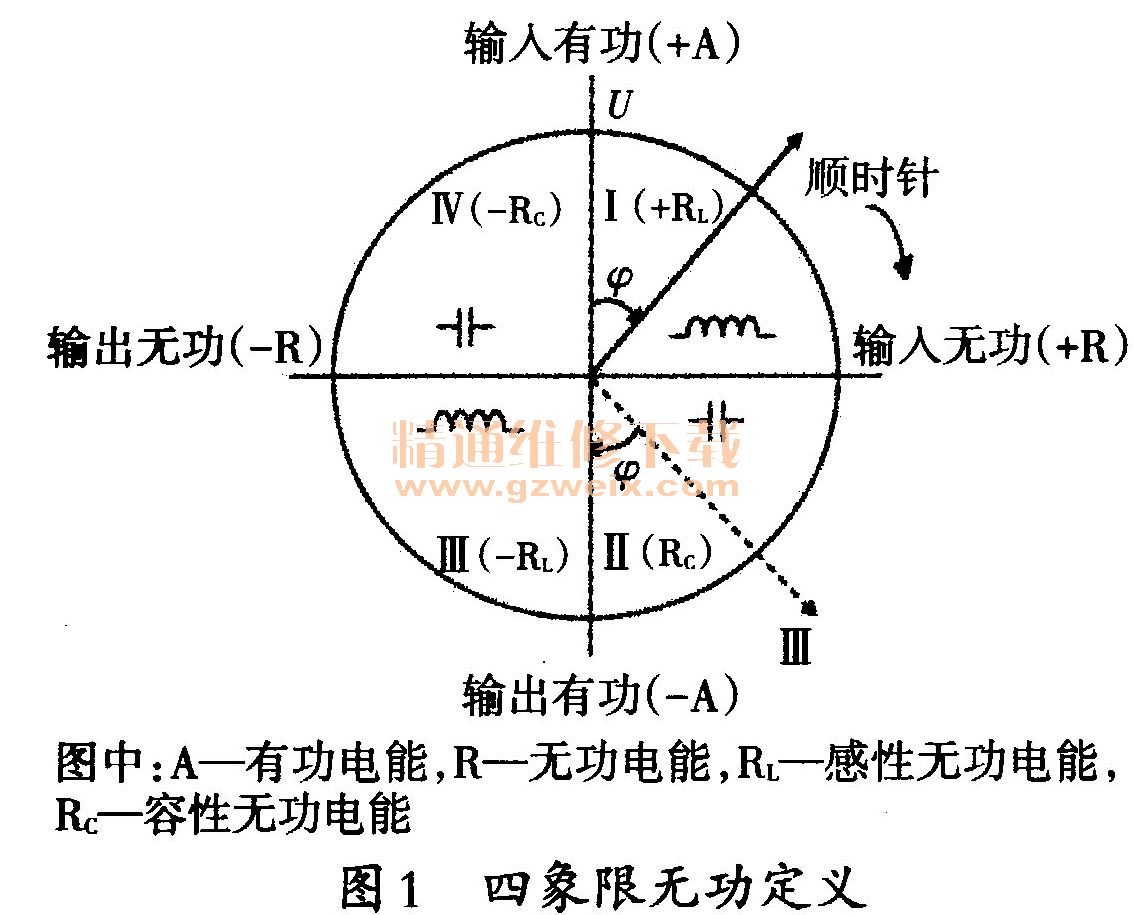

（1） DL/T 645-2007定义。根据DL/T 645-2007《多功能电能表通信协议》的规定，测量平面的竖轴表示电压相量U（固定在竖轴），瞬时的电流相量用来表示当前电能的输送，并相对于电压相量U具有相位角SP，顺时针方向沪角为正。即将一个平面坐标系的横轴定义为无功功率，纵轴定义为有功功率，I象限和II象限无功定义为正向无功，III象限和II象限无功定义为反向无功，如图1所示。
按下面的要求定义实际功率的方向。
正向有功功率：输人有功功率，是电网向用户送电，是用户用电功率；反向有功功率：输出有功功率，是用户向电网送电，是用户发电功率；正向无功功率：输人无功功率，是电网向用户送无功，是用户用无功功率；反向无功功率：输出无功功率，是用户向电网送无功，是用户发无功功率。
I象限无功：输入有功功率，输入无功功率，用户为阻感性负载；II象限无功：输出有功功率，输人无功功率，用户负荷相当于一台欠励磁发电机；III象限无功：输出有功功率，输出无功功率，用户负荷相当于一台过励磁发电机；IV象限无功：输人有功功率，输出无功功率，用户为阻容性负载。

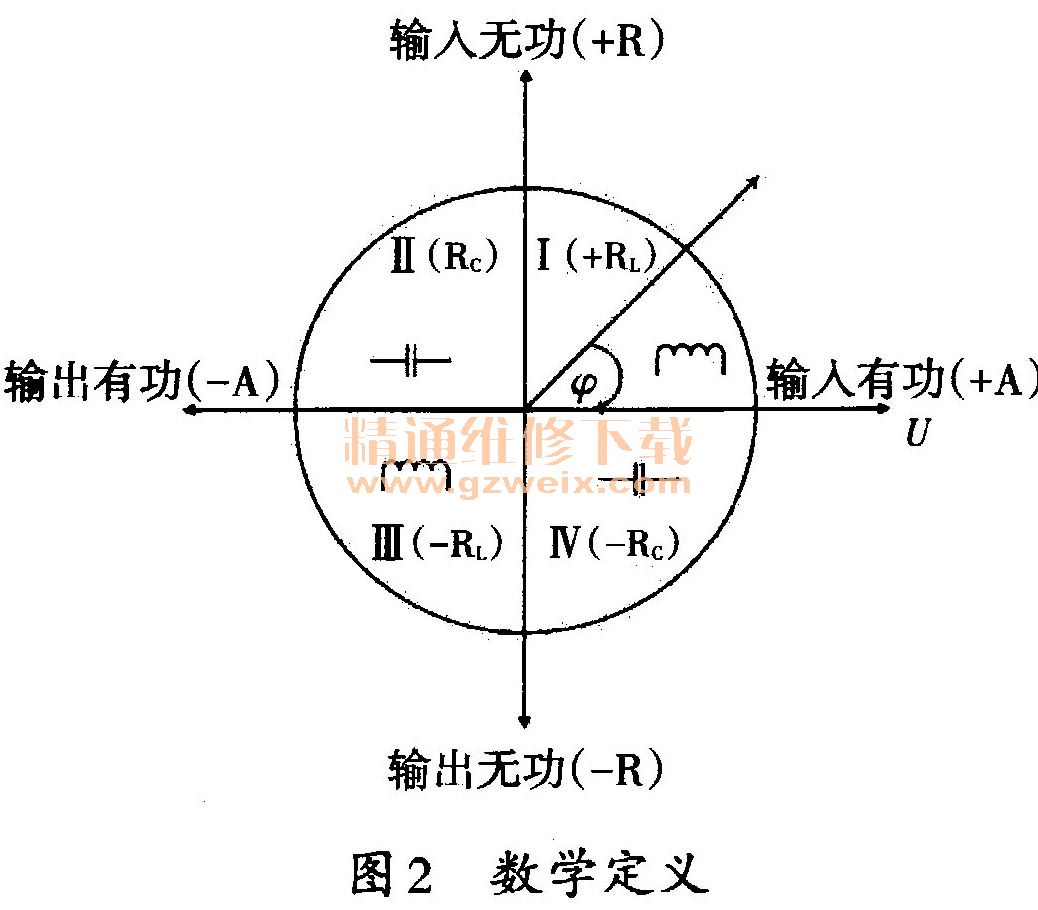

（2）数学定义。用横轴表示有功功率，纵轴表示无功功率，则四象限无功图如图2所示。
以上两种定义中有功、无功的输人、输出都是针对用户来说，实际运行中用户计费电能表安装在产权分界点，若电能表安装在用户侧，则有功、无功方向与图1、图2所示相同。若电能表安装在电网变电站侧，由于变电站内电流方向为流出母线为正，则四象限无功表示同图2。
