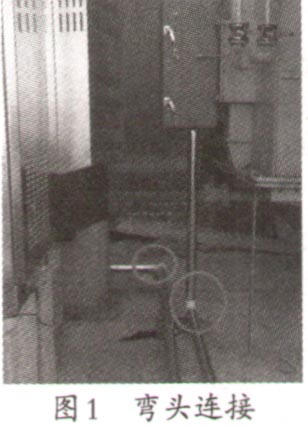

变电站室外敷设的控制电缆不能裸露于空气之中，应穿人不锈钢管（或PVC管）。为确保不锈钢管布局美观且无缝隙，其直角处一般用弯头连接，如图1所示。但遇到穿入电缆比较多时，往往就不便于使用这种弯头了，存在拐弯处不得不裸露在外的情况，如图2所示。



      目前的做法主要存在4个问题：一是穿人控制电缆少时，用弯头连接还算整齐，但当穿人控制电缆多时，直接将控制电缆裸露出来，长时间裸露在外，裸露处电缆外层就容易被破坏，可能导致保护误动作，影响供电可靠性；二是弯头本身弧度小，穿人控制电缆时比较费劲，同时控制电缆出入弯头其本身也要握弯才能通过，因此对控制电缆本身也是一种损害；三是存在短板效应，弯头处决定了穿入控制电缆的多少，因此还没有达到不锈钢管所能容纳的最多控制电缆根数时就已经达到弯头处的最大限度了；四是如果遇到需要增加一根或几根控制电缆时，不能利用已敷设好的不锈钢管，因为弯头处电缆不易通过，即使勉强穿人也会费时费力且会影响已敷设的电缆，不得不另外重新敷设不锈钢管，同样既费时费力又费材料。

    1 提出解决方案

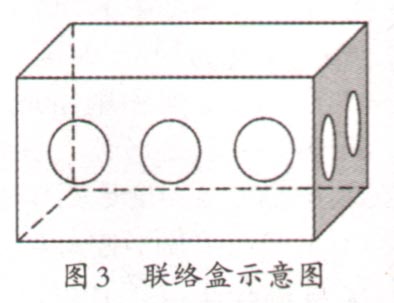

    经过研究试用，我们设计了四通八达联络盒（以下简称联络盒）以解决上述问题。图3所示是联络盒示意图（图中只显示两面的开孔，实际应用中，可以4个侧面都有开孔）。

    为保证联络盒的牢固性及耐腐蚀性，选用不锈钢作为联络盒材料，装置上盖设计成可拆卸式，利用燕尾丝将联络盒底面固定在地面上，这样既利用了管与装置孔的对人产生的牢固性，自身又有固定点，所以保证了联络盒安装后的牢固性。
    联络盒的大小根据控制电缆穿管数量和不锈钢管管径确定。假设穿控制电缆所用的不锈钢管的直径为8cm，则联络盒的高度至少应大于8 cm。使用钢管的数量应依据需敷设控制电缆数量进行确定，并由此确定联络盒开孔数量及其固定方式。此外，联络盒的长、宽应确保穿入穿出电缆省时省力。

    2 实施效果

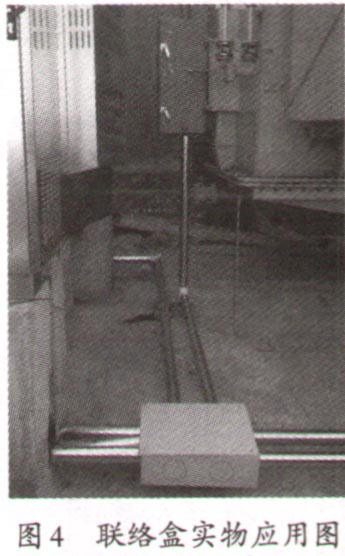

    联络盒在某新建110 kV变电站使用效果如图4所示。
