1 配电柜电缆孔封堵现状调查
      国网湖北恩施市供电公司屯堡供电所现有公用变压器263台，所有配电柜电缆孔进出口均采用防火泥封堵，不仅因防火泥脱落，配电柜防水、防小动物功能减弱，形成安全隐患，部分配电柜内藏有马蜂窝，外勤人员操作配电柜内设备时，存在危及人身安全隐患，每年还需安排专项资金购置防火泥备用。随着配电网改造的持续深人推进，大量配电台区建成投运，新建台区为确保设备安全稳定运行，对施工工艺要求更加严格。经分析，配电柜电缆进出孔封堵采用防火泥进行封堵的传统工艺，存在如下问题。
    （1）影响美观。新的典型设计对台区配电柜的安装工艺要求较高，配电柜进出线电缆孔采用防火泥封堵极大影响了整个变台的美观。
      （2）耐用性差。采用防火泥封堵电缆孔进出口，因日晒雨淋，半年时间即开始松动脱落，耐用性较差，且对配电柜具有腐蚀性。配电柜封堵泥脱落形成安全隐患的同时，散落在地上还造成了环境污染。
    （3）成本较高。每个配电柜共3个电缆孔，需要5kg防火泥进行封堵，每千克防火泥售价7元，封堵一台配电柜的电缆孔需35元，成本相对较高。

    2 使用PVC阻燃管补芯封堵新工艺实施步骤
    为克服上述不足，屯堡供电所外勤班经过长期在一线施工中对比试验，创新应用了利用PVC阻燃管补芯封堵配电柜电缆孔新工艺。不仅工艺更加整洁，而且节约成本，具体实施方法如下。

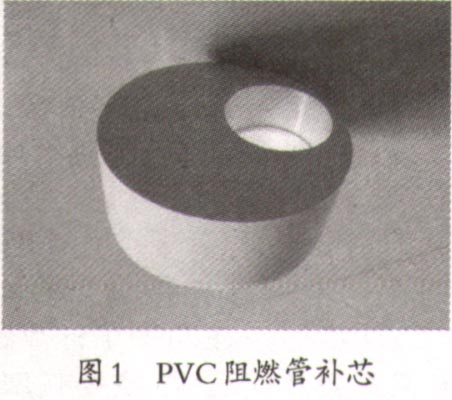

    （1）根据配电柜电缆孔直径大小选择相应大小的PVC阻燃管补芯，如图1所示。具体为：120、150规格低压电缆选择直径110 mm变50 mm PVC阻燃管补芯；185、240规格低压电缆选择直径110 mm变75 mm PVC阻燃管补芯；95、70规格低压电缆选择直径110 mm变35 mm PVC阻燃管补芯。

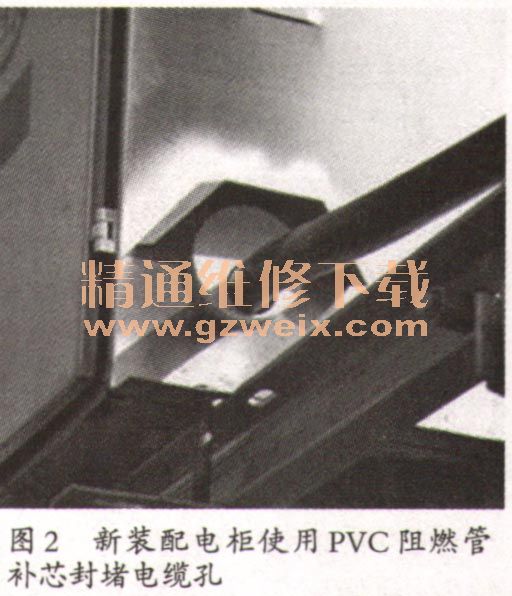

    （2）管件在配电柜电缆孔安装合适后，在阻燃管补芯与低压电缆接触面处、配电柜接触处涂上结构胶。实际效果如图2所示。

      （3）新装配电柜可直接将电缆穿过PVC阻燃管补芯后封堵固定。
    （4）原使用防火泥封堵的配电柜电缆孔更换为PVC阻燃管补芯封堵方法。将PVC阻燃管补芯锯开，将电缆放入后，在PVC阻燃管补芯两半剖口打上结构胶，外部用不锈钢箍固定。
    （5）价格比较。PVC阻燃管补芯，售价3元每个，1台低压配电柜4个，需费用约12元，结构胶2元，1台配电柜电缆孔封堵费用14元，更换原防火泥封堵的，另加管胶1元，不锈钢箍3元，共计18元，成本相对较低。
    3 成效检查
      （1）成本比较。屯堡供电所共263台公用变压器，新增28台公用变压器配电柜全部使用PVC阻燃管补芯封堵，开支费用为392（28×14）元。235台防火泥封堵更换为PVC阻燃管补芯，开支费用为4 230（235×18）元，两项开支费用共计为4 622元。
    如果全部使用防火泥封堵，需支出费用为9205（263×35）元，因防火泥耐用性差，每年还需购置防火泥备用，费用估算5 000元，共计14 205元。
    二者相比较，使用PVC阻燃管补芯封堵工艺每年可节约资金9 583元。
      （2）耐用性比较。理论上讲，PVC阻燃管补芯在0-70℃条件下正常使用寿命50年，其耐用性是防火泥无法相比较的，且无环境污染。
    （3）安全性比较。PVC阻燃管补芯防火性、密封性好，安装简便，较大提升了配电柜安全性。
    PVC阻燃管补芯封堵配电柜电缆孔新工艺具有安装简单、密封性好、防火性好、外观美观、无环境污染、耐用性强、成本低的特点，具有很好的推广使用价值。供电公司可以联系PVC阻燃管补芯生产厂家，定制二合一的补芯及不锈钢管箍，对原使用防火泥封堵电缆孔的低压配电柜进行批量更换。同时，要求新投运公用台区配电柜电缆孔封堵全部采用PVC阻燃管补芯封堵。
